无绳电动工具逆变器

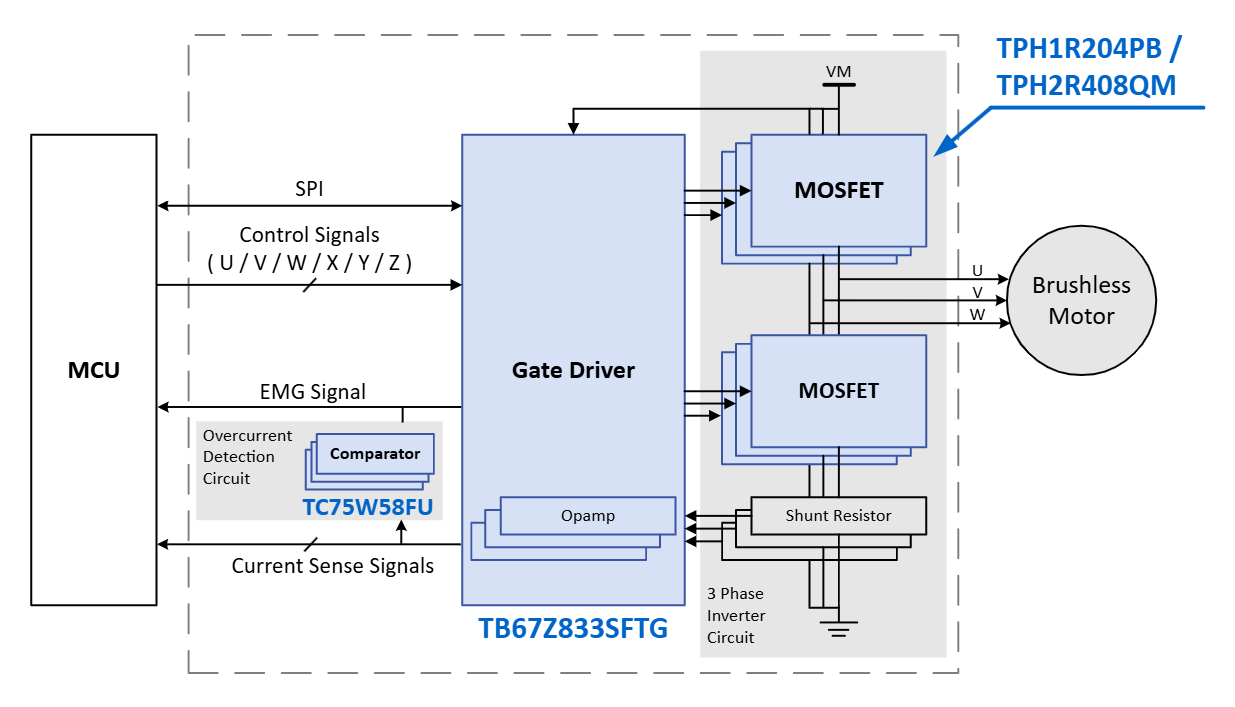

三相无刷直流电机驱动电路结合了六个MOSFET（TPH1R204PB、TPH2R408QM）和一个栅极驱动器（TB67Z833SFTG），实现了紧凑而高效的电机控制。它支持各种输入模式。该参考设计提供设计指南、数据和其他内容。

电路板外观
电路板外观
TPH1R204PB TPH1R204PB TPH1R204PB TPH2R408QM TC75W58FU TB67Z833SFTG

Click on components for more details

特点

  • 支持多种输入模式
  • 支持3电阻采样和单电阻采样配置
  • 过流检测功能
  • 使用小型封装MOSFET
  • 电路板尺寸：55 mm×55 mm

说明

输入电源电压 （类型1）DC 12 V至24V，（类型2）DC 24 V至48 V
输入控制信号电压 DC 5 V
额定输出电流 20 A
电路拓扑 3相逆变器电路

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
无刷电机驱动IC 3相逆变器电路・1 3相无刷电机栅极驱动电路
功率MOSFET（N沟道单通道30 V<VDSS≤60 V） 3相逆变器电路・6 N沟道MOSFET，40 V，0.0012 Ω@10 V，SOP Advance，U-MOSⅨ-H
功率MOSFET（N沟道单通道 60 V<VDSS≤150 V） 3相逆变器电路t・6 N沟道MOSFET，80 V，0.00243 Ω@10 V，SOP Advance，U-MOSⅩ-H
比较器（CMOS） 双路比较器（CMOS）， 7 V，+/-3.5 V，SOT-505(SM8)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

无绳电动工具
在设计无绳电动工具时，低功耗和小型化等非常重要。东芝提供适用于电机驱动单元、控制单元、电源和充电管理单元等的各种半导体产品的信息以及电路配置示例。
详细信息
