使用TC78B011FTG的无感正弦波无刷电机驱动电路

该参考设计提供了使用无感正弦PWM预驱IC的3相无刷电机驱动电路的设计指南、数据和其他内容。该设计允许使用GUI轻松配置电机预驱动器。

使用TC78B011FTG的无感正弦波无刷电机驱动电路

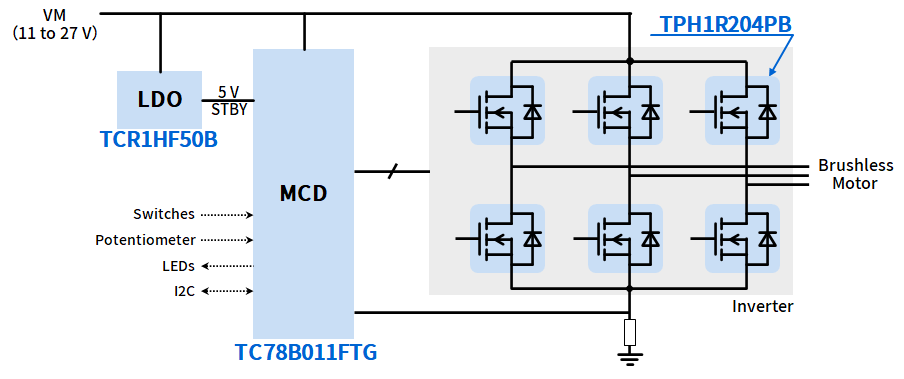

TCR1HF50B TCR1HF50B TC78B011FTG TC78B011FTG TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB TPH1R204PB

Click on components for more details

特点

  • 通过使用TC78B011实现紧凑的系统,内置速度闭环控制
  • 外形尺寸:90 mm×50 mm
  • 支持多种控制方式:GUI,IIC,VSP

说明

输入电源电压 DC 11 V至27 V
输入控制信号电压 DC 5 V
额定输出电流 20 A(最大值)
电机控制类型 无感正弦驱动

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡,将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
无刷电机驱动IC 主板・1 高电压、低静态电流、快速负载瞬态CMOS线性稳压器
功率MOSFET(N沟道单型30V<VDSS&≤60V) 主板・6 N沟道MOSFET,40 V,0.0012 Ω@10 V,SOP Advance,U-MOSⅨ-H
低压差(LDO)线性稳压器 主板・1 N沟道MOSFET,40 V,0.0012 Ω@10 V,SOP Advance,U-MOSⅨ-H

相关文档

我们提供有助于设计和研究相似电路的参考资料,例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

扫地机器人
Such as high efficiency, low power consumption and miniaturization are important in designing robot cleaner. Toshiba provides information on a wide range of semiconductor products suitable for power supply unit, motor driving units, sensor signal input unit, etc., along with circuit configuration examples.
无绳吸尘器
Such as high efficiency, low power consumption and miniaturization are important in designing cordless cleaner. Toshiba provides information on a wide range of semiconductor products suitable for power supply units, control unit, motor driving units, etc., along with circuit configuration examples.
Cordless Power Tool
Such as low power consumption and miniaturization are important in designing cordless power tools. Toshiba provides information on a wide range of semiconductor products suitable for motor drive units, control units, power supply and charge management units, etc., along with circuit configuration examples.
