矩阵式LED前照灯

本参考设计提供了LED矩阵前照灯的设计指南、数据和其他内容。它根据情况独立控制多个LED的照明。

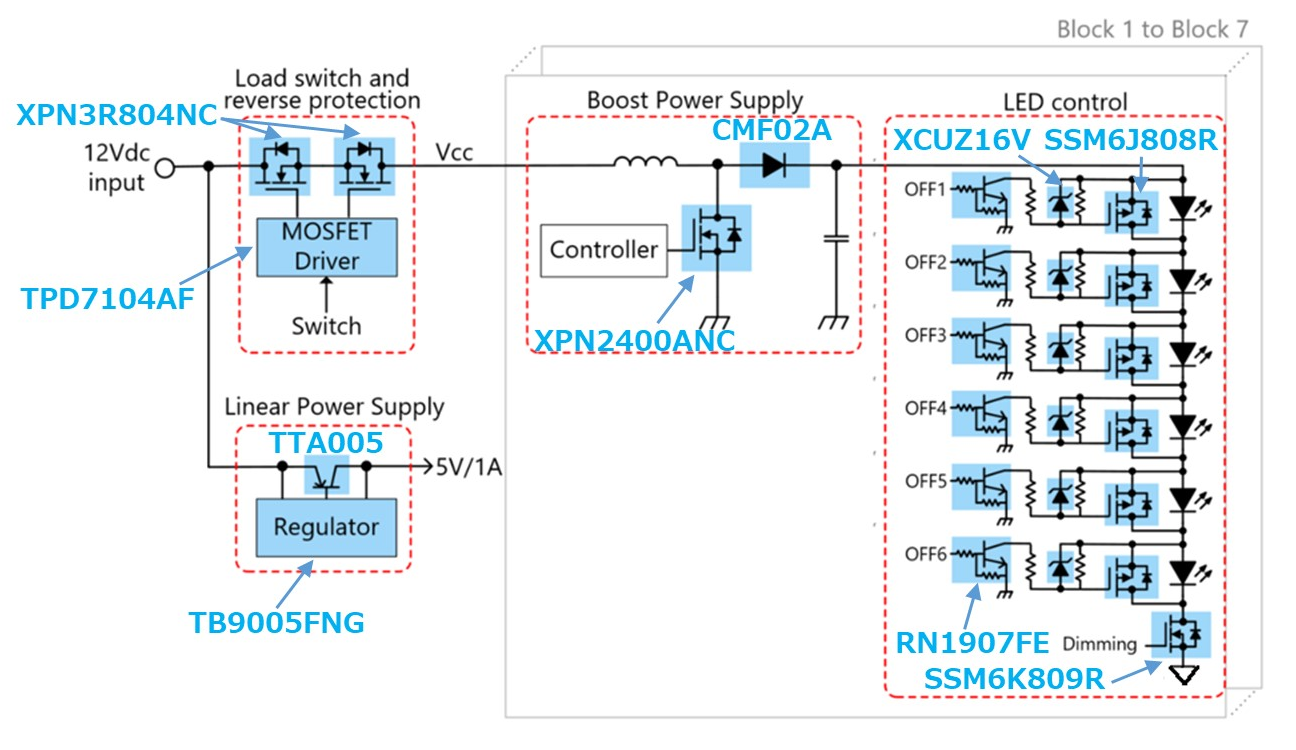

矩阵式LED头灯的电路板图片
XPN3R804NC XPN3R804NC TPD7104AF TTA005 TB9005FNG CMF02A RN1907FE SSM6J808R SSM6K809R

Click on components for more details

特点

  • 带独立光控的矩阵式LED前照灯
  • 所需安装面积小
  • 栅极驱动器、整流二极管和齐纳二极管的整体解决方案

说明

输入电压 DC 12V
LED数量 42个（6 个LED×7块，6个白色和1个琥珀色）
LED电源输出 恒流500mA×7块，可对每块进行调光控制
MCU电源输出 DC 5V（1A最大值）

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道单30V＜VDSS≤60V) 负载开关电路、反接保护电路・2 N沟道MOSFET，40V，40A，0.0038Ω@10V，TSON Advance(WF)
智能功率IC 高边功率MOSFET驱动器・1 用于高边开关的车载栅极驱动IC，PS-8
整流二极管 升压电源电路・7 600V/1.0A整流二极管，M-FLAT
齐纳二极管 升压电源电路・7 6.8V齐纳二极管，SOD-323(USC)
小型低导通电阻MOSFET LED调光控制电路・7 N沟道MOSFET，60V，6.0A，0.036Ω@10V，TSOP6F
车载CPU稳压器 CPU供电电路・1
双极晶体管 CPU供电电路・1 PNP双极晶体管，-50V，-5A，新型PW-Mold
小信号MOSFET LED照明控制电路・42 P沟道MOSFET，-40V，-7A，0.035Ω@10V，TSOP6F
偏置电阻内置晶体管 LED照明控制电路・21 NPN×2偏置电阻内置晶体管（BRT），10kΩ／47kΩ，SOT-563(ES6)
