使用TPD4164F的DC 300V输入BLDC电机无感控制电路

该参考设计提供了使用智能功率IC的DC 300V输入BLDC 电机无感控制电路的设计指南、数据和其他内容。它采用专为电机控制设计的MCU实现矢量控制。

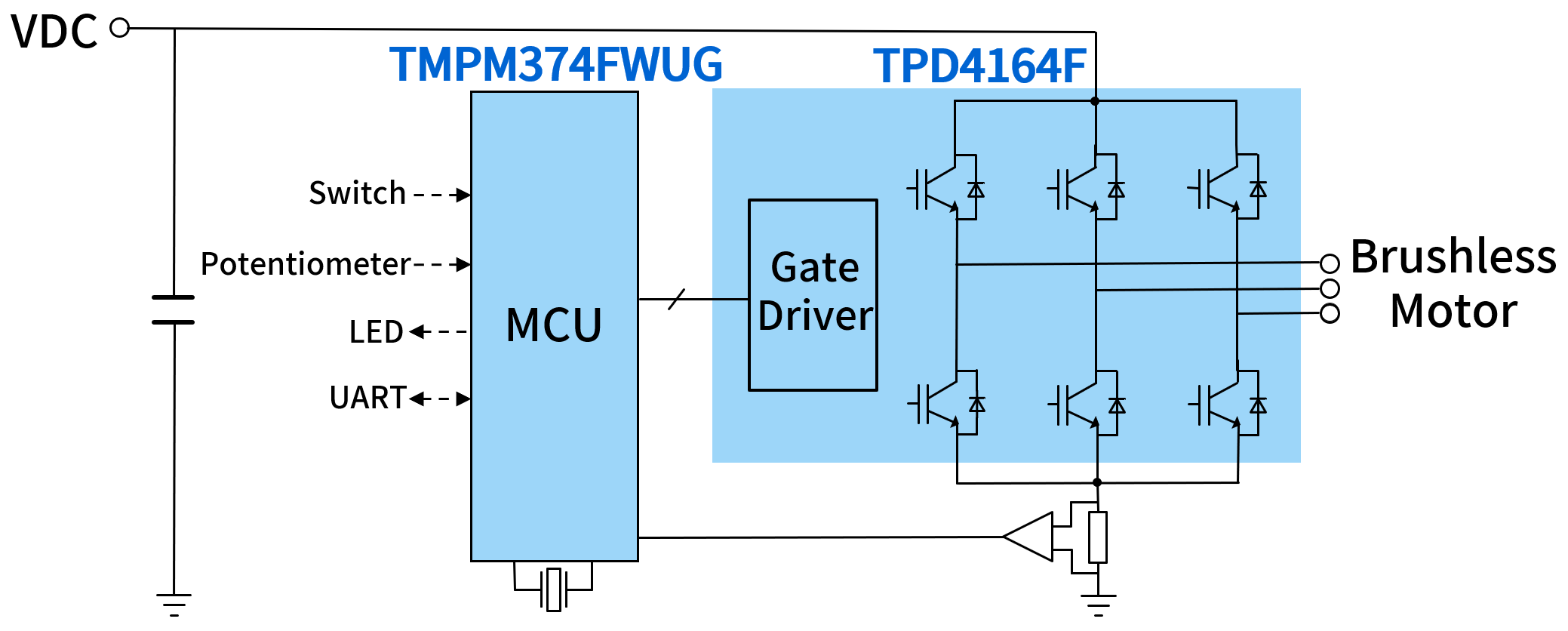

使用TPD4164F的DC 300V输入BLDC电机无感控制电路
TMPM374FWUG TMPM374FWUG TPD4164F TPD4164F

Click on components for more details

特点

  • 无感矢量控制,支持3分流或1分流配置
  • 外形尺寸:130mm×85mm×53.4mm
  • 使用紧凑型智能功率IC和MCU进行简单配置,用于支持矢量控制的电机控制

说明

电机输入电压 DC 120V至340V
最大电机驱动电流 2A(采用TPD4164F)
控制输入电压 DC 15V,DC 5V
控制方法 无感矢量控制

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
智能功率器件600V(高压PWM直流无刷电机驱动IC) 电机驱动・1 600V/2A 3相直流无刷电机驱动IC内置功率器件,HSSOP31
TX03 电机控制・1
