1.6kW T型三电平PFC电源

本参考设计提供使用T型三电平功率因数校正（PFC） 电路的1.6kW AC-DC转换器电源的设计指南、数据等内容。

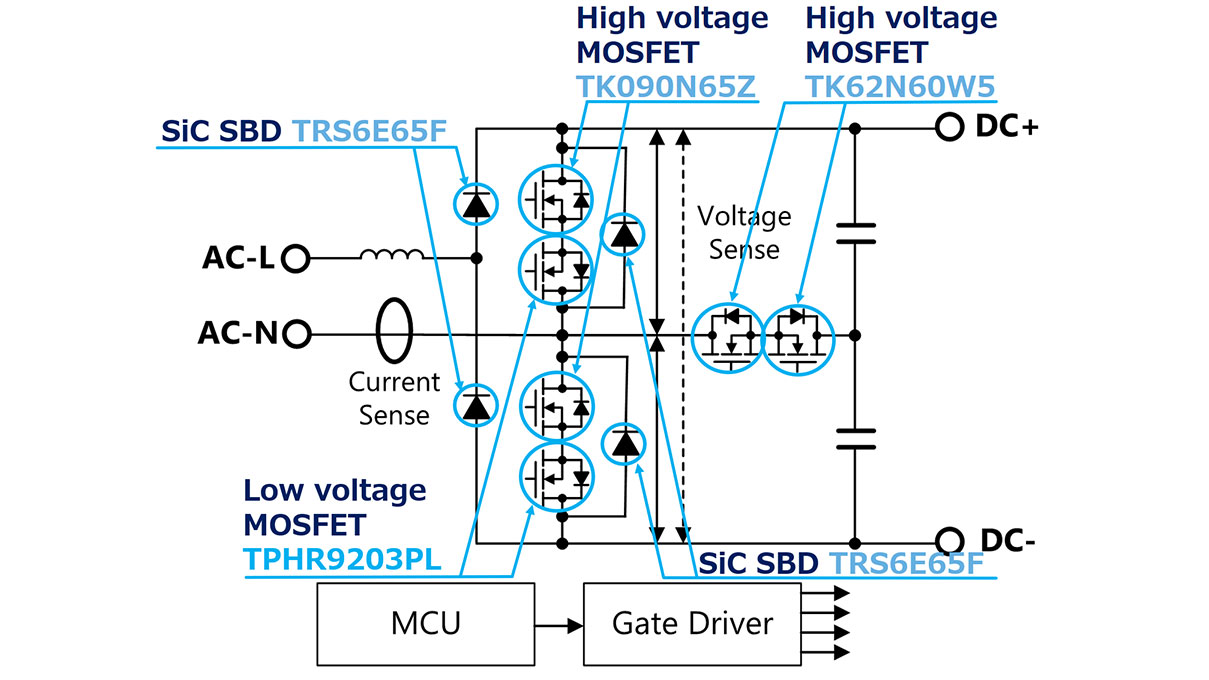

1.6kW T型三电平PFC电源
TRS6E65F TRS6E65F TK090N65Z TK090N65Z TPHR9203PL TPHR9203PL TRS6E65F TRS6E65F TK62N60W5 TK62N60W5

Click on components for more details

特点

  • 总效率：97.3%（Vin＝230V，100%负载条件下）
  • 外形尺寸：335mm×165mm
  • 采用理想的功率MOSFET和二极管

说明

输入电压 AC 90V至264V
输出电压 DC 380V
输出功率 1.6kW（@AC 180V至264V），800W（@AC 90V至115V）
电路拓扑 T型3电平PFC电路

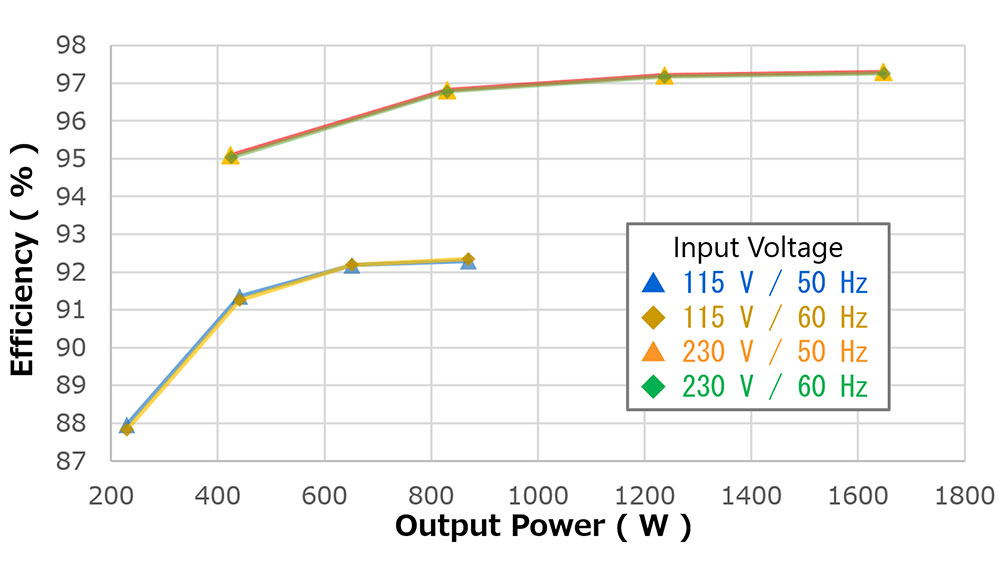

1.6kW T型三电平PFC电源的效率曲线
效率曲线

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道500V＜VDSS≤700V） 主开关·2 N沟道MOSFET，650V，0.09Ω@10V，TO-247，DTMOSⅥ
功率MOSFET（N沟道500V＜VDSS≤700V） 中点开关·2 N沟道MOSFET，600V，0.045Ω@10V，TO-247，DTMOSⅣ
功率MOSFET（N沟道单VDSS≤30V） 主开关反向电流阻断·2 N沟道MOSFET，30V，0.00092Ω@10V，SOP Advance，U-MOSⅨ-H
SiC肖特基势垒二极管 续流·4 650V/6A SiC肖特基势垒二极管，TO-220-2L
