TPD4151F方波控制型直流无刷电机驱动IC的应用电路

该参考设计提供了使用霍尔器件／IC 的示例电路和设计指南。TPD4151F额定电压为250V，内置PWM，可通过方波控制驱动BLDC电机。

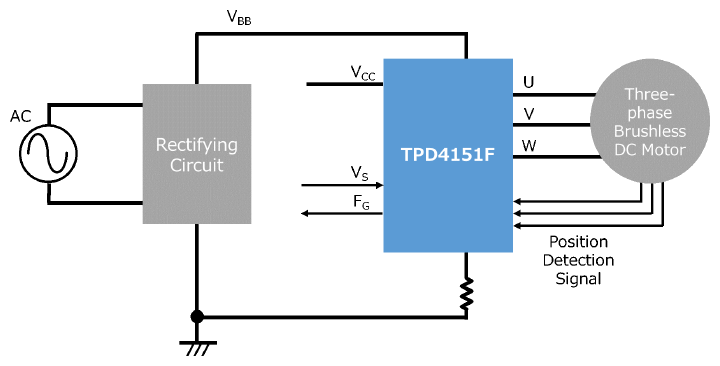

TPD4151F方波控制型直流无刷电机驱动IC的应用电路的应用方框图

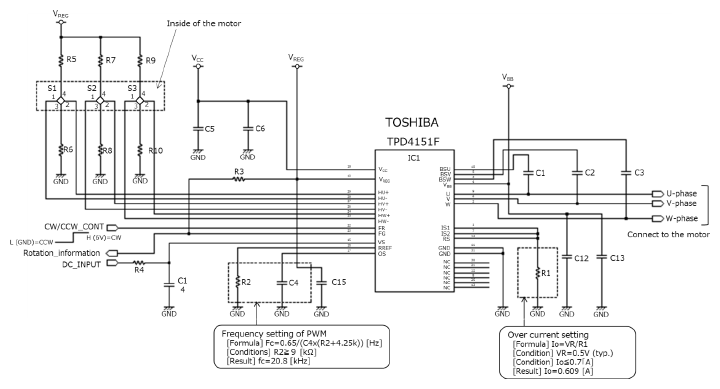

TPD4151F方波控制型直流无刷电机驱动IC的应用电路的应用电路图

特点

  • TPD4151F因为有内置PWM电路、3相分配电路、高边／低边栅极驱动IC，和输出IGBT／FRD，所以可无需PWN控制IC直接驱动直流无刷电机。
  • 因为集成了250V IGBT和FRD，适用于AC 100V电源应用。
  • 内置过热保护电路和欠压保护电路，有助于简化板的设计。

说明

  • 直流无刷电机驱动IC控制方法说明（方波控制型和正弦波控制型）
  • 使用TPD4151F的直流无刷电机驱动IC应用电路示例
  • 同时使用霍尔传感器和霍尔IC的设计指南

下载解决方案概览材料

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
