负载开关IC TCK321G，TCK322G，TCK323G应用&电路

该参考设计提供具有输入选择特性的文档。该负载开关具有小封装和低导通电阻，适合电池充电应用。

负载开关IC TCK321G，TCK322G，TCK323G应用&电路的电池充电器检测

特点

  • 小型封装：0.5mm间距WCSP16C（1.9mm×1.9mm，厚度：0.5mm（典型值）），PD＝1.65W
  • 高输入电压：VIN（最大值）＝36V
  • 高输出电流：IOUT（DC）＝2.0A，每个沟道
  • 低导通电阻：RON＝98mΩ（典型值）@VIN＝4.5V，IOUT＝-1.0A
  • 过电压锁定功能：12.0V@321G，15.0V@322G，323G（典型值）
  • 欠电压锁定功能：2.9V（典型值）
  • 自动选择模式：在判断VINA或VINB的常规电压后，IC自动输出常规输入电压的功能。
  • 手动选择模式：由VSEL选择输出电压的功能。
  • FLAG输出
  • 自动选择模式下的FLAG功能：FLAG信号输出选择低电平VINA或VINB。（VINA@321G／322G，VINB@323G）
  • 手动选择模式下的FLAG功能：当VINA或VINB超出常规电压时，FLAG信号输出低电平。
  • 每个通道的反向电流阻断（关闭状态)
  • 浪涌电流降低电路
  • 热关断电路

说明

  • 设计用于安全输入选择的先断后合开关的操作与应用
  • 电池充电和智能手机、平板电脑、可穿戴设备及其它具有多种充电选项的移动设备应用的主开关

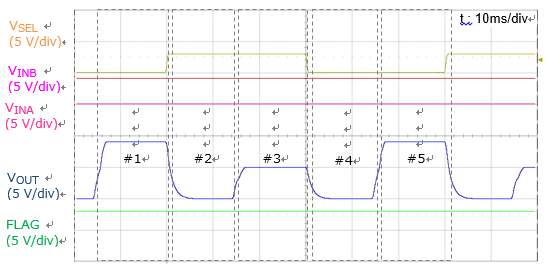

负载开关IC TCK321G，TCK322G，TCK323G应用&电路的手动选择模式下的波形
手动选择模式下的波形

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
TVS二极管 1 单向TVS二极管（ESD保护二极管），21V，SOD-963(CST2C)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
