负载开关IC TCK301G，TCK302G，TCK303G应用&电路

该参考设计提供了具有低导通电阻和内置浪涌电流控制功能的负载开关的示例电路。适合电池使用的应用。

负载开关IC TCK301G，TCK302G，TCK303G应用&电路 的快速充电电路的主开关

特点

  • 小型封装：0.5mm间距WCSP9（1.5mm x 1.5mm，t：0.5mm（典型值）），PD＝1.65W
  • 高输入电压：VIN（最大值）＝28V
  • 高输出电流：IOUT（DC）＝3.0A
  • 低导通电阻：RON＝73mΩ（典型值）@VIN＝4.5V，IOUT＝- 1.0A
  • 浪涌电流降低电路（转换率控制）
  • 过电压锁定电路：6.6V@301G，10.5V@302G，和15.5V@303G（典型值）
  • 欠电压锁定电路：2.9V（典型值）

说明

  • 设计用于浪涌电流限制的转换率控制电路的操作和应用
  • 用于带有USB Type-C™端口的电子设备、支持USB PD快速充电电路的主开关
  • 支持各种模式快速充电和无线充电、5V至12V电源输入电路的主开关
  • 用于需要省电模式的系统电源管理的开关

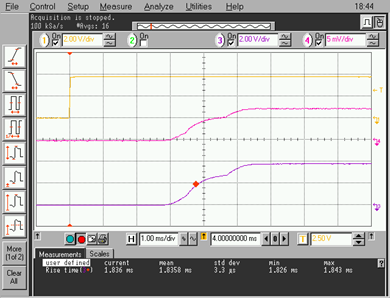

负载开关IC TCK301G，TCK302G，TCK303G应用&电路 的Vout和Iout波形
Vout和Iout波形

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
TVS二极管 1 单向TVS二极管（ESD保护二极管），21V，SOD-963(CST2C)
