In developing your designs, please ensure the datasheet.
Toshiba Package Code | 2-16L1A | |
---|---|---|
Mounting | Through Hole | |
Pins | 3 | |
Width×Length×Height (mm) |
15.94×20.95×5.02 | |
3D Model | STEP | |

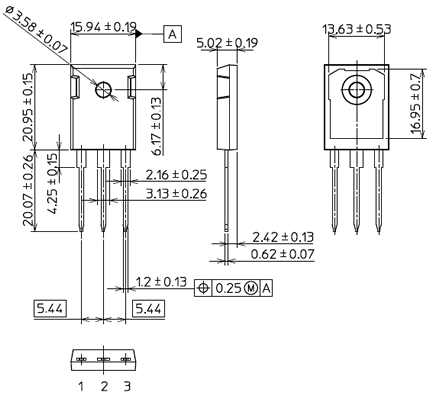

Package Dimensions (mm) | ||
Packing Method | Tube Packaging | |
Minimum Quantity | 30 pcs/Tube | |

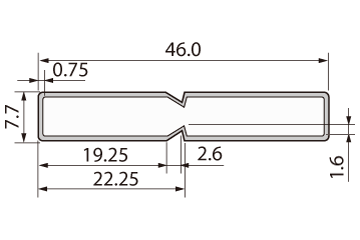

Tube Dimensions (mm) |
Download package data for CAD tool, such as 3D model data in STEP format and reference land pattern data designed following JEITA ET-7501 Level3.
