在设计温控器时，低功耗和小型化等非常重要。东芝提供适用于电源单元、隔离单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 USB Connector USB Connector Battery Battery PMIC PMIC LDO LDO DC-DC DC-DC Temperature Sensor Temperature Sensor Ambient Light Sensor Ambient Light Sensor Humidity Sensor Humidity Sensor Proximity Sensor Proximity Sensor SDRAM SDRAM Flash Memory Flash Memory Wi-Fi® SoC Wi-Fi® SoC Display Driver Display Driver Touch Screen Controller Touch Screen Controller I/O Expander I/O Expander LCD Panel LCD Panel Isolation/ Switch Isolation/Switch MCU, Touch Screen Controller MCU, Touch Screen Controller SDRAM, Flash, Wi-Fi®, Bluetooth®, Display Driver, LED SDRAM, Flash, Wi-Fi®, Bluetooth®, Display Driver, LED I/O Expander, Isolation/Switch I/O Expander, Isolation/Switch Main board Main board I/O board I/O board HVAC System: Heating, Cooling, Heat Pump, Fan, Humidifier, De... HVAC System:Heating, Cooling, Heat Pump, Fan,Humidifier, Dehumidifier, etc LED Driver LED Driver MCU MCU Bluetooth® SoC Bluetooth® SoC Power supply circuit Panel display circuit Isolation circuit Temperature sensor circuit Ambient light sensor circuit Humidity sensor circuit
电源电路

使用MCU的电源电路示例

交流输入主电源电路示例

使用USB的P沟道MOSFET的充电电路示例

使用USB的N沟道MOSFET的充电电路示例

隔离电路

使用光继电器的隔离电路示例（替代机械式继电器）

面板显示电路

使用MCU的LCD面板显示驱动电路示例

温度传感器电路

使用运算放大器放大温度传感器信号的电路示例

环境光传感器电路

使用运算放大器放大环境光传感器信号的电路示例

湿度传感器电路

使用运算放大器放大湿度传感器信号的电路示例

子方框图

电源电路
电源电路（1）

使用MCU的电源电路示例

使用MCU的电源电路示例
Small surface mount LDO regulator(1)
器件型号
TCR15AG Series
TCR13AG Series
TCR8BM Series
TCR5BM Series
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
搜索产品线
Small surface mount LDO regulator(2)
器件型号
TCR5RG Series
TCR3RM Series
TCR3U Series
TCR2L Series
TAR5 Series
Toshiba Package Name WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
搜索产品线
Low current consumption op-amp / Low noise op-amp
器件型号
TC75S102F
TC75S67TU
Toshiba Package Name SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
搜索产品线
MCU TX00 Series
Series TX00 Series
Group M030 Group
搜索产品线
MCU TXZ+TM 3A Series
Series TXZ+TM 3ASeries
Group M3H Group
搜索产品线
电源电路（2）

交流输入主电源电路示例

交流输入主电源电路示例
High voltage MOSFET
器件型号
TK18A50D
TK12P50W
Toshiba Package Name TO-220SIS DPAK
VDSS (Max) [V] 500 500
ID (Max) [A] 18 11.5
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.27 0.34
Polarity N-ch N-ch
搜索产品线
SiC Schottky barrier diode
器件型号
TRS12A65F
TRS24N65FB
TRS2E65H
TRS12E65H
TRS4V65H
TRS12V65H
Toshiba Package Name TO-220F-2L TO-247 TO-220-2L TO-220-2L DFN 8×8 DFN 8×8
IF(DC) (Max) [A] 12 24 2 12 4 12
VRRM (Max) [V] 650 650 650 650 650 650
VF (Max) [V] 1.6 1.6 1.35 1.35 1.35 1.35
IR (Max) [µA] @ VRRM (Max) 60 60 40 120 55 120
搜索产品线
Bipolar transistor
器件型号
HN4B101J
HN4B102J
Toshiba Package Name SOT-25 (SMV) SOT-25 (SMV)
VCEO (Q1) (Max) [V] -30 30
VCEO (Q2) (Max) [V] 30 -30
IC (Q1) (Max) [A] -1 2
IC (Q2) (Max) [A] 1.2 -1.8
Polarity (Q1) PNP NPN
Polarity (Q2) NPN PNP
搜索产品线
Transistor output photocoupler
器件型号
TLP383
TLP293
TLP385
Toshiba Package Name 4pin SO6L SO4 4pin SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750 5000
VCEO (Max) [V] 80 80 80
Topr [°C] -55 to 125 -55 to 125 -55 to 110
搜索产品线
Small signal MOSFET
器件型号
SSM6J501NU
SSM6J507NU
SSM6K518NU
SSM6K513NU
SSM6K514NU
Toshiba Package Name SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B)
VDSS (Max) [V] -20 -30 20 30 40
ID (Max) [A] -10 -10 6 15 12
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.0153 0.028 0.033 0.012 0.0173
Polarity P-ch P-ch N-ch N-ch N-ch
搜索产品线
使用P沟道MOSFET的电源电路

使用USB的P沟道MOSFET的充电电路示例

使用USB的P沟道MOSFET的充电电路示例
Small signal MOSFET
器件型号
SSM6J501NU
SSM6J507NU
SSM6K518NU
SSM6K513NU
SSM6K514NU
Toshiba Package Name SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B)
VDSS (Max) [V] -20 -30 20 30 40
ID (Max) [A] -10 -10 6 15 12
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.0153 0.028 0.033 0.012 0.0173
Polarity P-ch P-ch N-ch N-ch N-ch
搜索产品线
使用N沟道MOSFET的电源电路

使用USB的N沟道MOSFET的充电电路示例

使用USB的N沟道MOSFET的充电电路示例
Small signal MOSFET
器件型号
SSM6J501NU
SSM6J507NU
SSM6K518NU
SSM6K513NU
SSM6K514NU
Toshiba Package Name SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B) SOT-1220 (UDFN6B)
VDSS (Max) [V] -20 -30 20 30 40
ID (Max) [A] -10 -10 6 15 12
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.0153 0.028 0.033 0.012 0.0173
Polarity P-ch P-ch N-ch N-ch N-ch
搜索产品线
隔离电路
隔离电路

使用光继电器的隔离电路示例（替代机械式继电器）

使用光继电器的隔离电路示例（替代机械式继电器）
Photorelay
器件型号
TLP3107A
TLP3109A
TLP3555A
TLP241B
TLP3823
TLP3825
Toshiba Package Name 2.54SOP6 2.54SOP6 DIP4 DIP4 DIP8 DIP8
BVS (Min) [Vrms] @ t = 60 [s] 1500 1500 2500 5000 2500 2500
ION (Max) [A] 4 3 3 2 3 1.5
RON (Max) [Ω] 0.04 0.065 0.1 0.2 0.15 0.5
IFT (Max) [mA] 3 3 3 3 5 5
IFC (Max) [mA]
搜索产品线
MCU TX00 Series
Series TX00 Series
Group M030 Group
搜索产品线
MCU TXZ+TM 3A Series
Series TXZ+TM 3ASeries
Group M3H Group
搜索产品线
面板显示电路
面板显示电路

使用MCU的LCD面板显示驱动电路示例

使用MCU的LCD面板显示驱动电路示例
MCU TX00 Series
Series TX00 Series
Group M030 Group
搜索产品线
MCU TXZ+TM 3A Series
Series TXZ+TM 3ASeries
Group M3H Group
搜索产品线
温度传感器电路
温度传感器电路

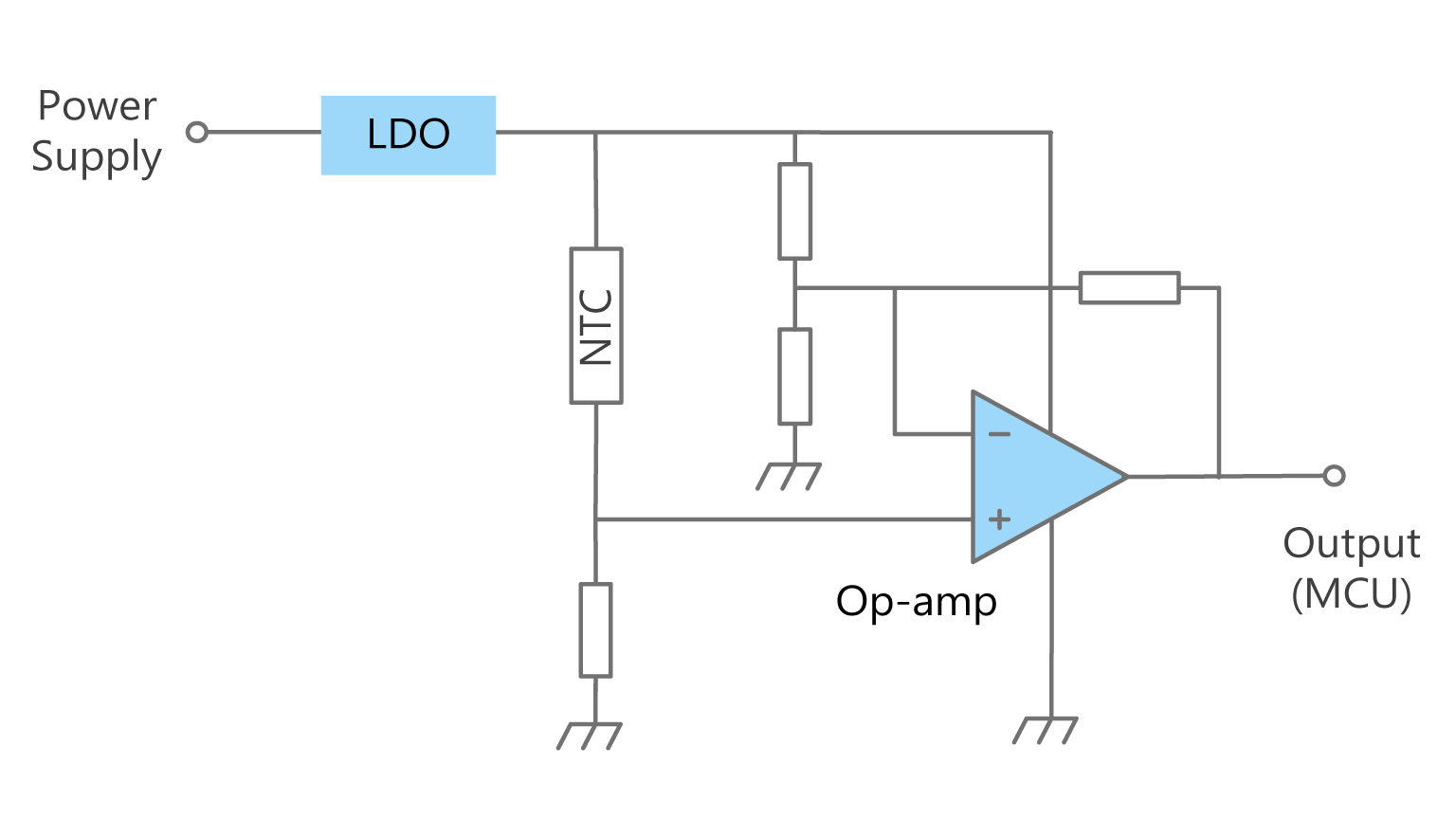

使用运算放大器放大温度传感器信号的电路示例

使用运算放大器放大温度传感器信号的电路示例
Small surface mount LDO regulator(1)
器件型号
TCR15AG Series
TCR13AG Series
TCR8BM Series
TCR5BM Series
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
搜索产品线
Small surface mount LDO regulator(2)
器件型号
TCR5RG Series
TCR3RM Series
TCR3U Series
TCR2L Series
TAR5 Series
Toshiba Package Name WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
搜索产品线
Low current consumption op-amp / Low noise op-amp
器件型号
TC75S102F
TC75S67TU
Toshiba Package Name SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
搜索产品线
环境光传感器电路
环境光传感器电路

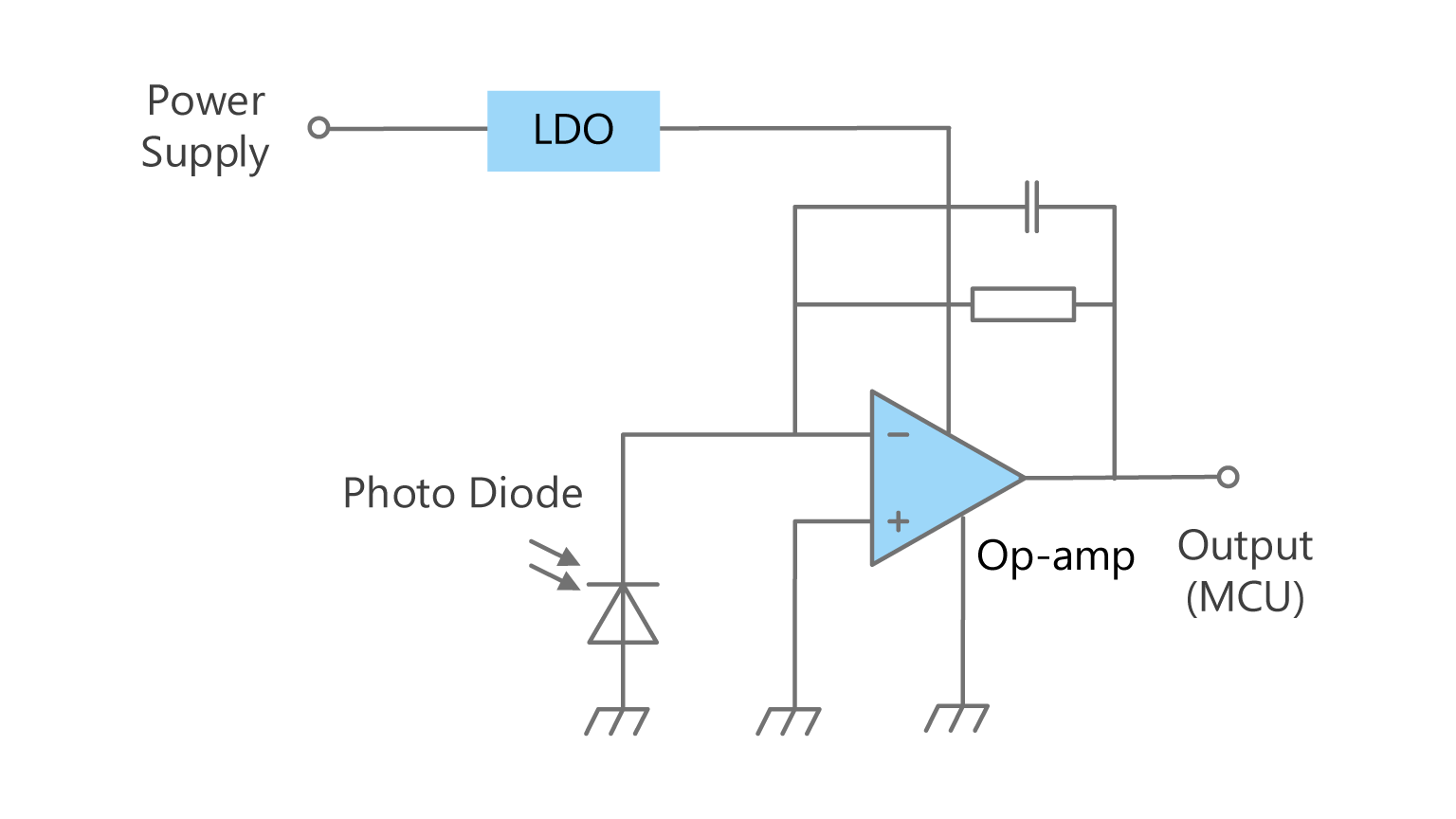

使用运算放大器放大环境光传感器信号的电路示例

使用运算放大器放大环境光传感器信号的电路示例
Small surface mount LDO regulator(1)
器件型号
TCR15AG Series
TCR13AG Series
TCR8BM Series
TCR5BM Series
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
搜索产品线
Small surface mount LDO regulator(2)
器件型号
TCR5RG Series
TCR3RM Series
TCR3U Series
TCR2L Series
TAR5 Series
Toshiba Package Name WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
搜索产品线
Low current consumption op-amp / Low noise op-amp
器件型号
TC75S102F
TC75S67TU
Toshiba Package Name SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
搜索产品线
湿度传感器电路
湿度传感器电路

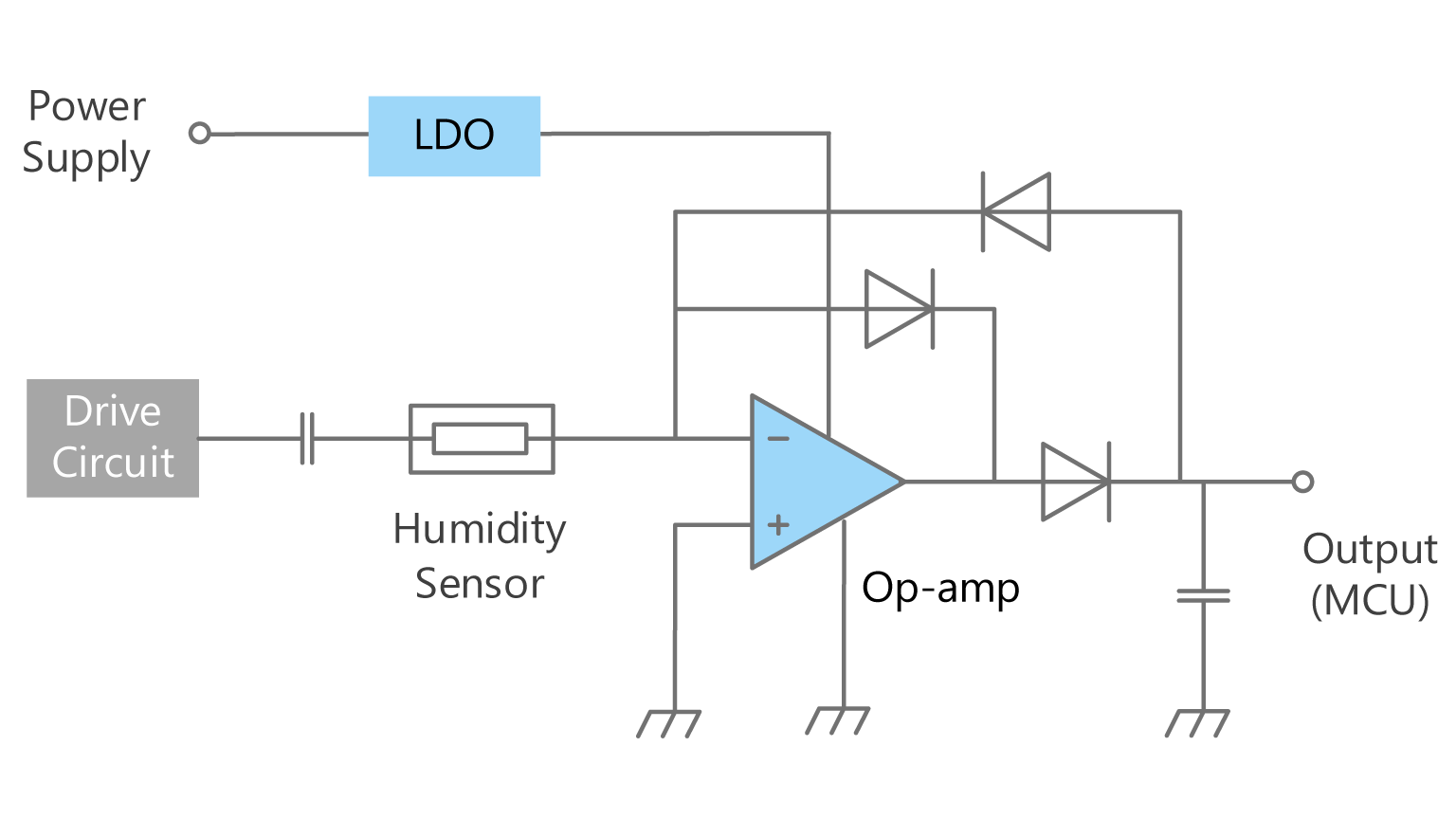

使用运算放大器放大湿度传感器信号的电路示例

使用运算放大器放大湿度传感器信号的电路示例
Small surface mount LDO regulator(1)
器件型号
TCR15AG Series
TCR13AG Series
TCR8BM Series
TCR5BM Series
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
搜索产品线
Small surface mount LDO regulator(2)
器件型号
TCR5RG Series
TCR3RM Series
TCR3U Series
TCR2L Series
TAR5 Series
Toshiba Package Name WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
搜索产品线
Low current consumption op-amp / Low noise op-amp
器件型号
TC75S102F
TC75S67TU
Toshiba Package Name SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
搜索产品线

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案
SolutionProposal_Thermostat / English (PDF:1.2MB)
SolutionProposal_Thermostat / Japanese (PDF:1.6MB)

参考设计

LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。
LDO稳压器 / TCR3UG
详细信息
LDO稳压器TCR15AG（固定输出电压类型）应用&电路的电源电路示例
LDO稳压器TCR15AG（固定输出电压类型）应用&电路
介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
LDO稳压器 / TCR15AG
详细信息
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。
设计／支持 / 参考设计中心
详细信息

文档

其他文件请参阅以下页面。

视频

设计与开发

开关电源选型工具库（SMPS Lib.）

您可以根据实际需求选择和下载电源单元的各种基本拓扑，以便在仿真环境中验证MOSFET的性能。

开关电源选型工具库（SMPS Lib.）
电机控制和驱动电路库

您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構，例如3相逆變器電路，以驗證MOSFET和其他元件在您的模擬環境中的性能。

电机控制和驱动电路库
在线电路仿真器

您可使用该仿真器进行电路仿真，无需配置评估环境，即可进行预验证。注册成为会员即可免费使用。

在线电路仿真器
EDA／CAD模型库

我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型（2D模型）。

EDA／CAD模型库
MCU Motor Studio

MCU Motor Studio具有专用于东芝 TXZ+TM族高级系列微控制器的PC工具和电机控制固件。

MCU Motor Studio
