逆变器电路

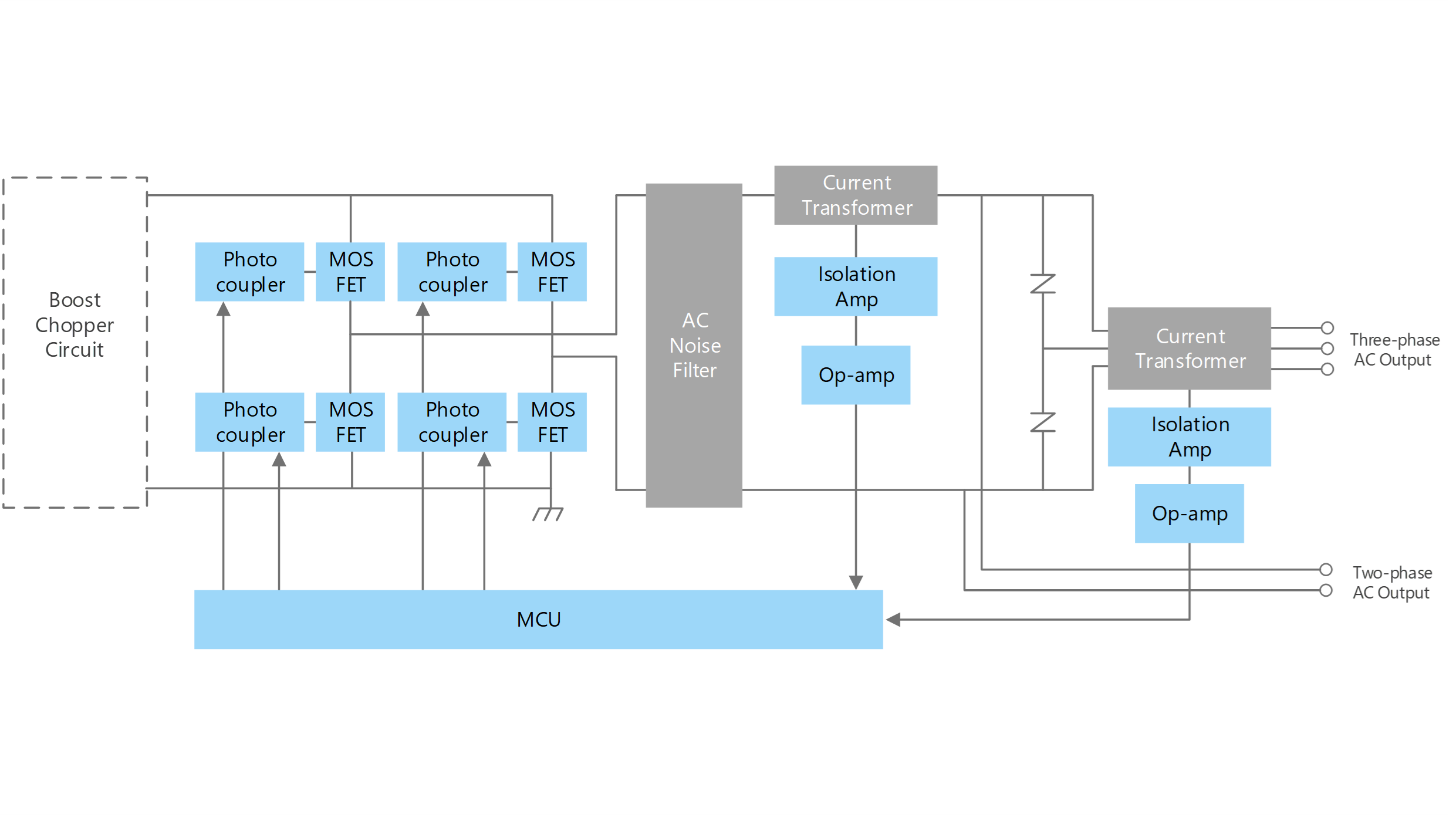

全桥DC-AC转换器示例

逆变器电路

产品线

IC输出光耦

器件型号

TLP2719(LF4)

封装

SO6L(LF4)

BVS[Vrms]

5000

数据传输速率(典型值)[Mbps]

1

CMH,CML(最小值)[kV/μs]

±10

IC输出光耦(智能栅极驱动光耦)

器件型号

TLP5231

TLP5214 TLP5214A

封装

SO16L

SO16L SO16L
IOP(最大值)[A] ±2.5 ±4.0 ±4.0

tpHL/tpLH(最大值)[ns]

300

150 150

BVS [Vrms]

5000

5000 5000

Topr [°C]

-40至110

-40至110 -40至110
VCC2-VEE [V] 21.5至30 15至30 15至30
IFHL(IFLH)(最大值)[mA] 3.5 6 6
DESAT过滤器 -

DTMOS系列MOSFET

器件型号

TK090E65Z TK090U65Z TK090A65Z TK090N65Z TK090Z65Z
封装 TO-220 TOLL TO-220SIS TO-247 TO-247-4L
VDSS[V] 650 650 650 650 650
ID[A] 30 30 30 30 30

RDS(ON)[Ω]

@VGS=10V

典型值 0.075 0.07 0.075 0.075 0.075
最大值 0.09 0.09 0.09 0.09 0.09
极性 N沟道 N沟道 N沟道 N沟道
N沟道
产品代 DTMOSⅥ DTMOSⅥ

DTMOSⅥ

DTMOSⅥ

DTMOSⅥ

隔离放大器

器件型号

TLP7820

封装

SO8L(LF4)

增益精度[%]

±0.5/±1.0/±3.0(等级可选)

|dG/dTa|(典型值)[V/V/℃]

0.00012

NL200(典型值)[%]

0.02

VOS(典型值)[mV]

0.9

IDD1(典型值)[mA]

8.6

IDD2(典型值)[mA]

6.2

低噪声运算放大器

器件型号

TC75S67TU

封装

UFV

VDD,SS(最大值)[V]

±2.75

VDD,SS(最小值) [V]

±1.1

IDD(典型值)[μA]

430

VNI(典型值)[nV/√Hz]@f=1kHz

6

MCU

器件型号

TMPM381FWFG

TMPM383FSUG

最大工作频率

40MHz

40MHz

指令ROM

128KB

64KB

RAM

10KB

8KB

定时器

16bit×8通道

16位×8通道

UART/SIO

3通道

2通道

Full UART

1通道

1通道

AD转换器

18通道(12位)

10通道(12位)
IO端口 83端口 47端口
