微波炉

微波炉

Such as low noise, low power consumption and miniaturization are important in designing microwave oven. Toshiba provides information on a wide range of semiconductor products suitable for power supply unit, magnetron driving circuit units, sensor signal input units, etc., along with circuit configuration examples.

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 DC-DC DC-DC Control Button Control Button Magnetron Magnetron Steam Heater Steam Heater Grill Heater GrillHeater Cooling Fan Cooling Fan MCU, Photocoupler, Display Controller, LEDs MCU, Photocoupler, Display Controller, LEDs 12 V / 2 A 12 V / 2 A 100 to 240 VAC 100 to 240 VAC Door Switch Door Switch Thermostat Thermostat M M Antenna Motor AntennaMotor M M Boost Circuit BoostCircuit Relay Relay Relay Relay Relay Relay Relay Relay Temperature Sensor Temperature Sensor Key Input Key Input Display Display LED LED Weight Sensor Weight Sensor Main Control MCU Main Control MCU Display Control MCU DisplayControl MCU Photocoupler Photocoupler Magnetron drive circuit LED drive circuit Weight sensor circuit Temperature sensor circuit Relay drive circuit Flyback type AC-DC converter
磁控管驱动电路

使用双极晶体管的磁控管驱动电路示例

使用栅极驱动器耦合器的磁控管驱动电路示例

反激式AC-DC转换器

反激式AC-DC转换器示例

继电器驱动电路

使用双极晶体管的机械式继电器驱动电路示例

LED驱动电路

使用双极晶体管的LED驱动电路示例

温度传感器

使用运算放大器放大温度传感器信号的电路示例

重量传感器电路

使用运算放大器放大重量传感器信号的电路示例

子方框图

磁控管驱动电路
磁控管驱动电路(使用双极晶体管)

使用双极晶体管的磁控管驱动电路示例

使用双极晶体管的磁控管驱动电路示例
Bipolar transistor
器件型号
Toshiba Package Name SOT23 SOT23 USM
VCEO (Max) [V] -50 50 50
IC (Max) [A] -0.2 0.2 0.15
Polarity PNP NPN NPN

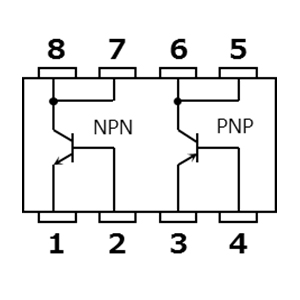

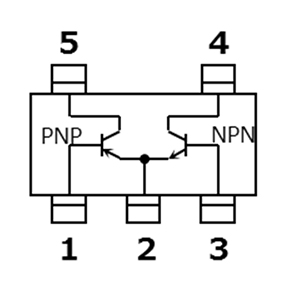

Bipolar transistor for IGBT gate drive
器件型号
Toshiba Package Name SMV SMV PS-8 PS-8
VCEO (Q1) (Max) [V] -30 30 -50 -30
VCEO (Q2) (Max) [V] 30 -30 50 30
IC (Q1) (Max) [A] -1 2 -0.8 -2
IC (Q2) (Max) [A] 1.2 -1.8 1 2
Polarity (Q1) PNP NPN PNP PNP
Polarity (Q2) NPN PNP NPN NPN
Discrete IGBT
器件型号
Toshiba Package Name TO-3P(N) TO-3P(N) TO-247
VCES (Max) [V] 1200 1100 1350
IC (Max) [A] 40 60 30
磁控管驱动电路(使用栅极驱动耦合器)

使用栅极驱动器耦合器的磁控管驱动电路示例

使用栅极驱动器耦合器的磁控管驱动电路示例
IGBT gate driver coupler(1)
器件型号
Toshiba Package Name SO6L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000
VCC / VDD (Min) [V] 10 10 10
VCC / VDD (Max) [V] 30 30 30
ICC / IDD (Max) [mA] 3 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
IGBT gate driver coupler(2)
器件型号
Toshiba Package Name SO6L SO6L SO6L SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15 15
VCC / VDD (Max) [V] 30 30 30 23.5
ICC / IDD (Max) [mA] 3 3 3 10.2
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
Discrete IGBT
器件型号
Toshiba Package Name TO-3P(N) TO-3P(N) TO-247
VCES (Max) [V] 1200 1100 1350
IC (Max) [A] 40 60 30
反激式AC-DC转换器
反激式AC-DC转换器

反激式AC-DC转换器示例

反激式AC-DC转换器示例
Rectifier diode
器件型号
Toshiba Package Name M-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 1
Switching Diodes
器件型号
Toshiba Package Name USC
VR (Max) [V] 80
CT (Typ.) [pF] 0.5
Transistor output photocoupler
器件型号
Toshiba Package Name 4pin SO6L SO4 4pin SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750 5000
VCEO (Max) [V] 80 80 80
Topr [°C] -55 to 125 -55 to 125 -55 to 110
继电器驱动电路
继电器驱动电路

使用双极晶体管的机械式继电器驱动电路示例

使用双极晶体管的机械式继电器驱动电路示例
Rectifier diode
器件型号
Toshiba Package Name M-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 1
Switching Diodes
器件型号
Toshiba Package Name USC
VR (Max) [V] 80
CT (Typ.) [pF] 0.5
Bipolar transistor
器件型号
Toshiba Package Name SOT23 SOT23 USM
VCEO (Max) [V] -50 50 50
IC (Max) [A] -0.2 0.2 0.15
Polarity PNP NPN NPN
LED驱动电路
LED驱动电路

使用双极晶体管的LED驱动电路示例

使用双极晶体管的LED驱动电路示例
Bipolar transistor
器件型号
Toshiba Package Name SOT23 SOT23 USM
VCEO (Max) [V] -50 50 50
IC (Max) [A] -0.2 0.2 0.15
Polarity PNP NPN NPN
温度传感器
温度传感器

使用运算放大器放大温度传感器信号的电路示例

使用运算放大器放大温度传感器信号的电路示例
Small surface mount LDO regulator(1)
器件型号
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
Small surface mount LDO regulator(2)
器件型号
Toshiba Package Name WCSP4F DFN4C WCSP4F ESV SMV
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
Low current consumption op-amp / Low noise op-amp
器件型号
Toshiba Package Name SMV UFV
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
重量传感器电路
重量传感器电路

使用运算放大器放大重量传感器信号的电路示例

使用运算放大器放大重量传感器信号的电路示例
Small surface mount LDO regulator(1)
器件型号
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
Small surface mount LDO regulator(2)
器件型号
Toshiba Package Name WCSP4F DFN4C WCSP4F ESV SMV
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
Low current consumption op-amp / Low noise op-amp
器件型号
Toshiba Package Name SMV UFV
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
