电子血压计

电子血压计

低功耗和小型化对于电子血压计的设计非常重要的。东芝提供了适用于电源装置、浪涌电压保护装置、电机驱动装置、传感器信号输入装置等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 - - + + Switch Switch Input Switch InputSwitch Battery Battery Adapter Adapter LDO LDO LDO LDO Pressure Sensor PressureSensor EEPROM EEPROM MCU MCU LCD Panel LCD Panel Power ON/OFF Power ON/OFF Battery Monitor Battery Monitor M M Pump Motor PumpMotor Air Release Valve AirReleaseValve 45 MOSFET MOSFET MOSFET MOSFET Op-amp Op-amp Constant voltage supply circuit Surge voltage protection Control MCU power supply Pressure sensor LCD driver / controller Motor protection/Motor control
浪涌电压保护

电源线路浪涌电压保护电路示例

控制MCU电源

MCU和存储器电源电路示例

恒压电源电路

使用肖特基二极管的防回流电路示例

电机保护／电机控制

电机线圈的再生电流保护电路示例

电机和气阀的驱动电路示例

压力传感器

传感器信号放大电路实示例

LCD驱动IC／控制IC

内置LCD驱动IC／控制IC的东芝原装CPU8位MCU

子方框图

浪涌电压保护
浪涌电压保护

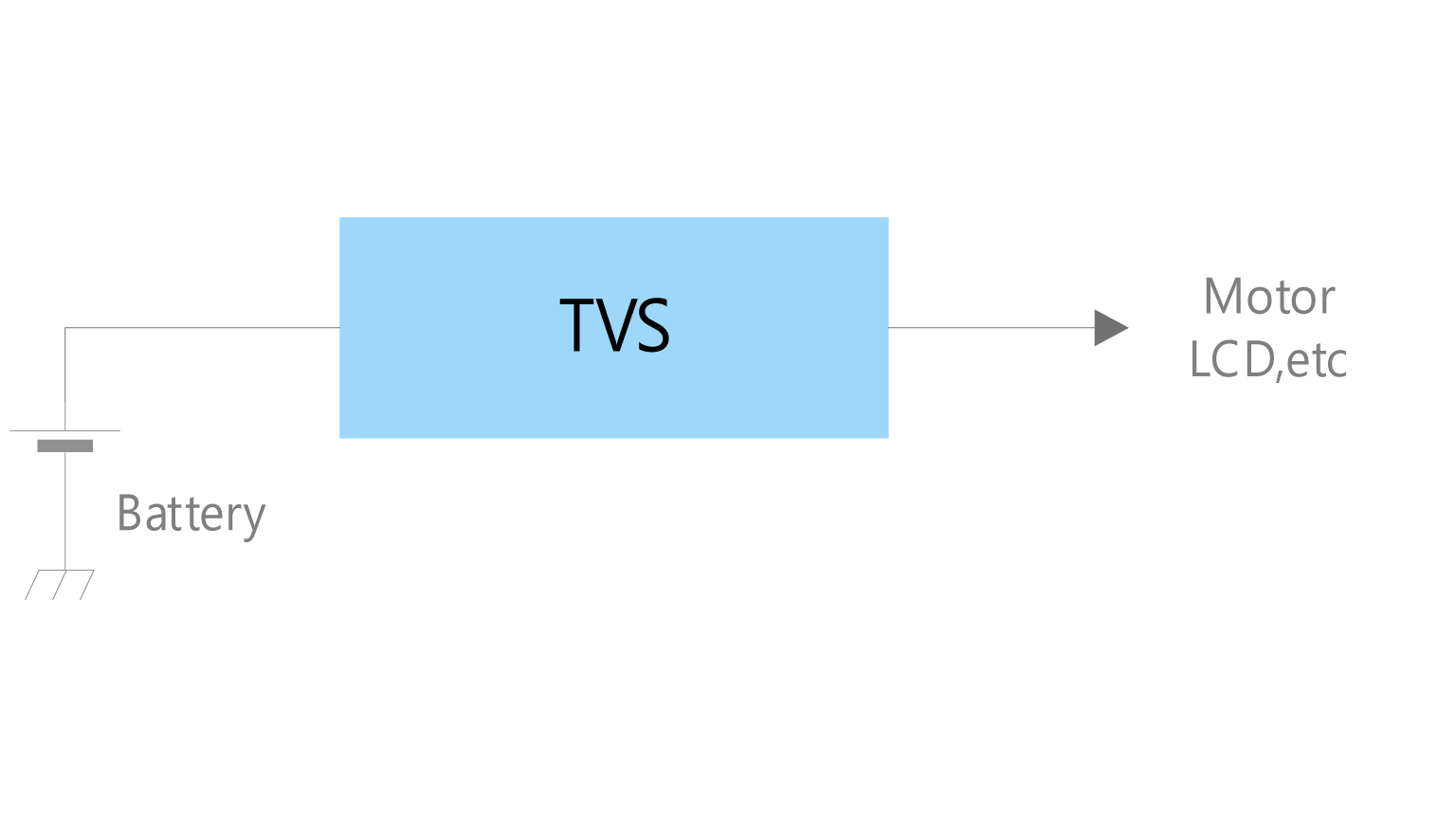

电源线路浪涌电压保护电路示例

电源线路浪涌电压保护电路示例
TVS diode
器件型号
DF2B7ASL
DF2B20M4SL
DF2B5PCT
DF2B7PCT
DF2B7AFU
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-882 (CST2) SOD-882 (CST2) SOD-323 (USC)
VESD (Max) [kV] +/-30 +/-15 +/-30 +/-30 +/-30
IR (Max) [µA] 0.1 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.2 0.1 0.1 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 41 45 8.5
搜索产品线
控制MCU电源
控制MCU电源

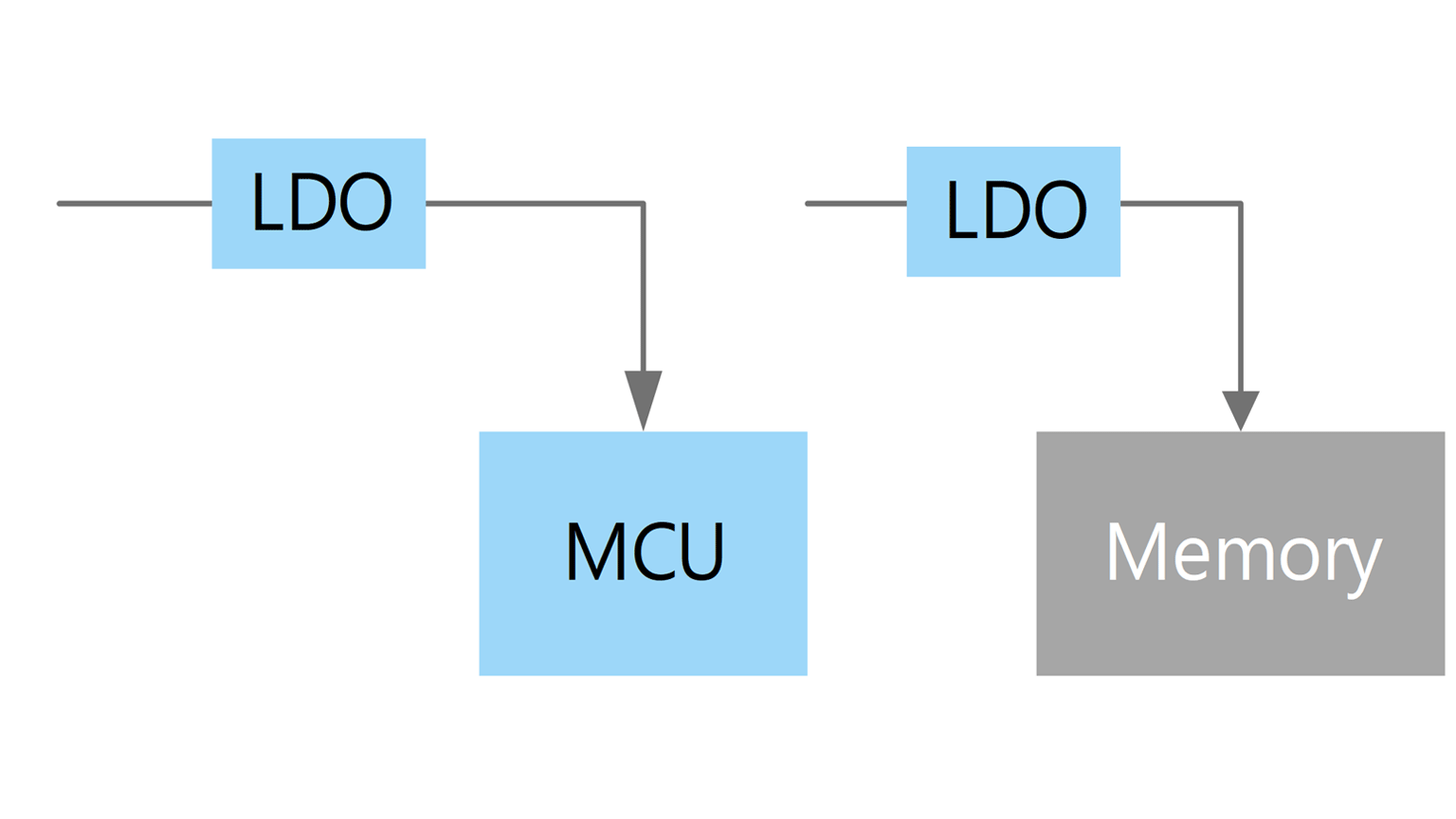

MCU和存储器电源电路示例

MCU和存储器电源电路示例
Small surface mount LDO regulator(1)
器件型号
TCR15AG Series
TCR13AG Series
TCR8BM Series
TCR5BM Series
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
搜索产品线
Small surface mount LDO regulator(2)
器件型号
TCR5RG Series
TCR3RM Series
TCR3U Series
TCR2L Series
TAR5 Series
Toshiba Package Name WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
搜索产品线
MCU
Series TLCSTM-870/C1 Series
Group
搜索产品线
恒压电源电路
恒压电源电路

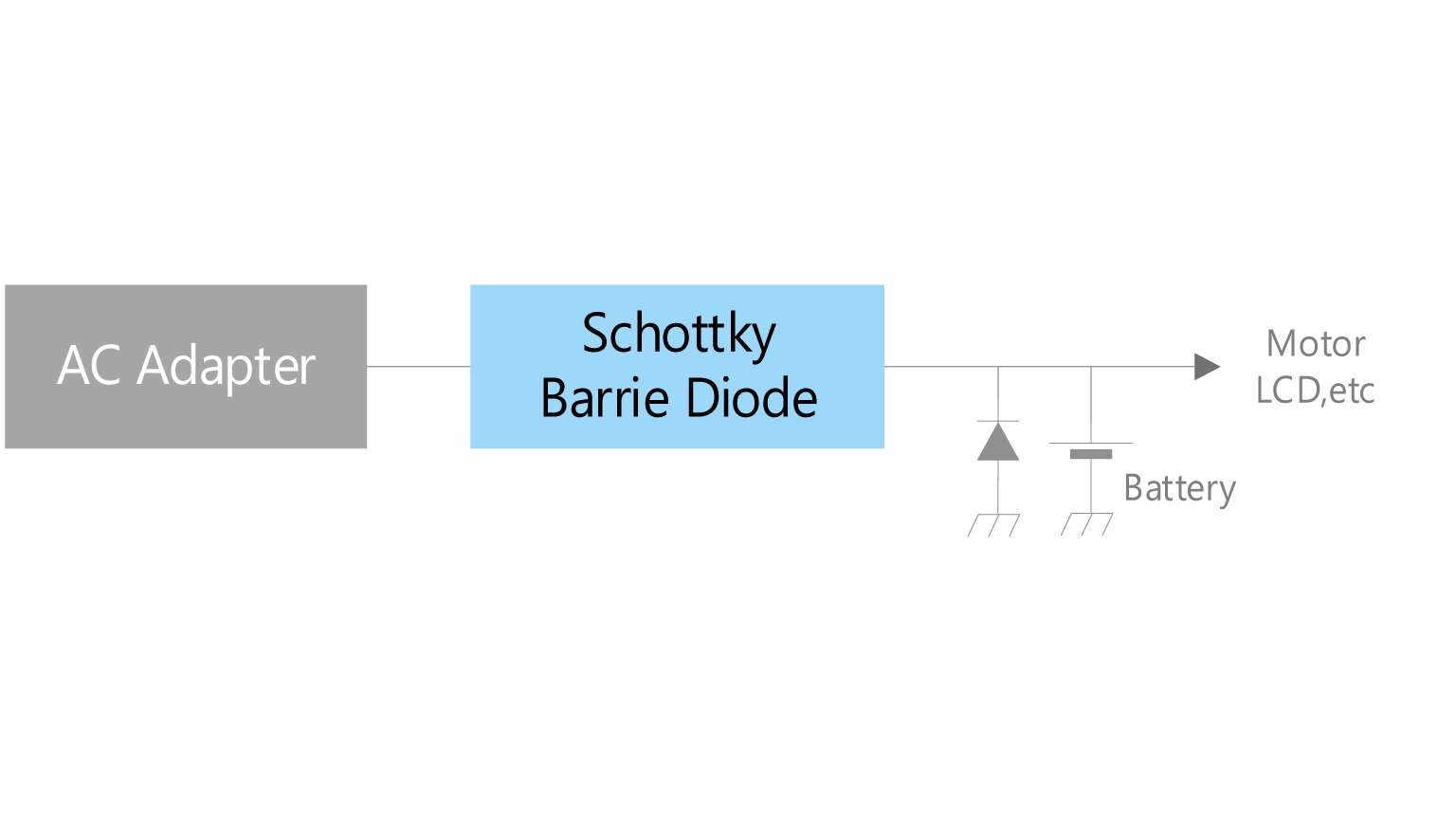

使用肖特基二极管的防回流电路示例

使用肖特基二极管的防回流电路示例
Schottky barrier diode
器件型号
CUS10S40
CUHS15F40
CUS10F30
1SS424
Toshiba Package Name SOD-323 (USC) SOD-323HE (US2H) SOD-323 (USC) SOD-523 (ESC)
VRRM (Max) [V]
VR (Max) [V] 30 40 30 20
CT (Typ.) [pF] 120 130 170 20
搜索产品线
电机保护／电机控制
电机保护

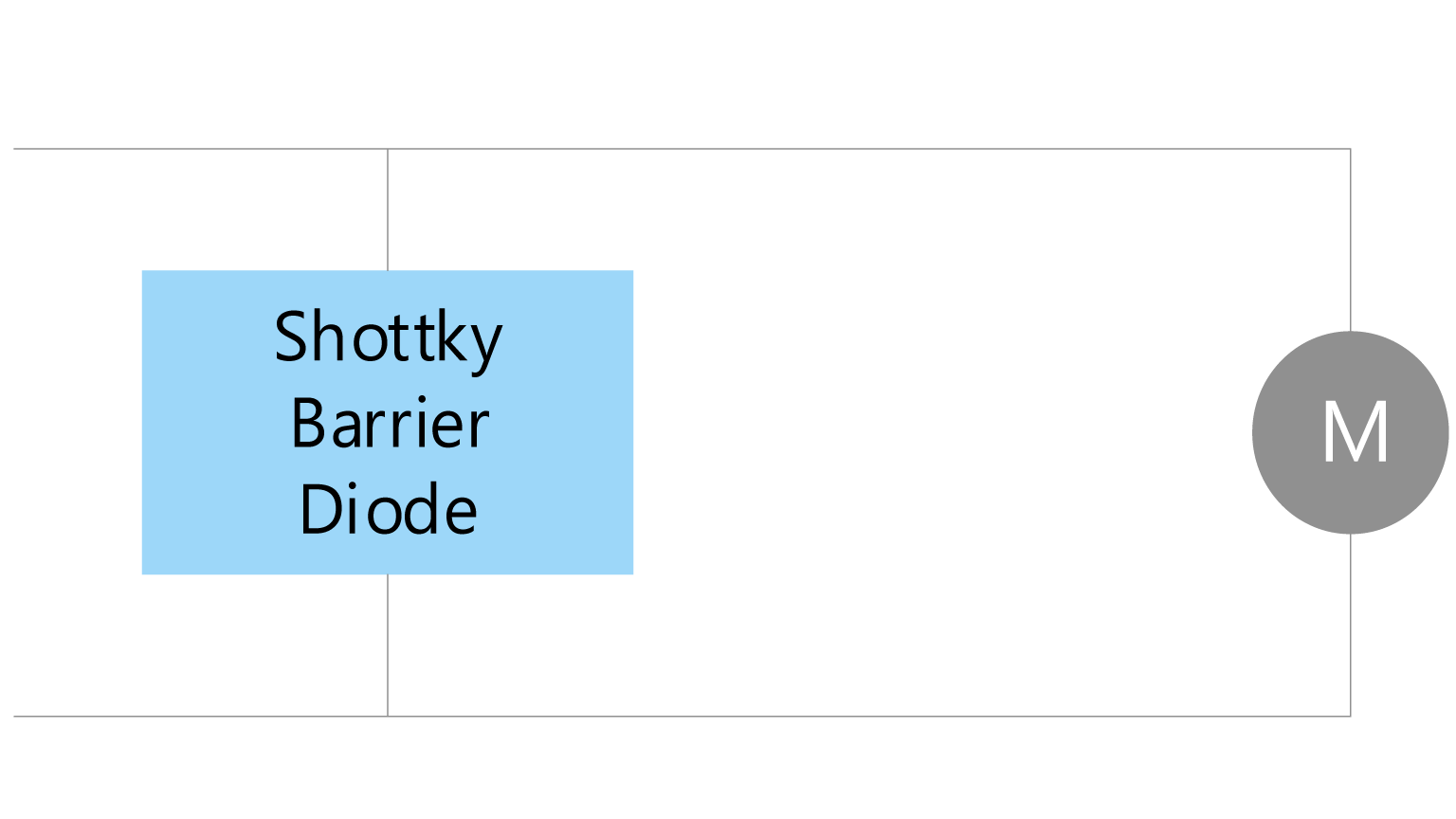

电机线圈的再生电流保护电路示例

电机线圈的再生电流保护电路示例
Schottky barrier diode
器件型号
CUS10S40
CUHS15F40
CUS10F30
1SS424
Toshiba Package Name SOD-323 (USC) SOD-323HE (US2H) SOD-323 (USC) SOD-523 (ESC)
VRRM (Max) [V]
VR (Max) [V] 30 40 30 20
CT (Typ.) [pF] 120 130 170 20
搜索产品线
电机控制

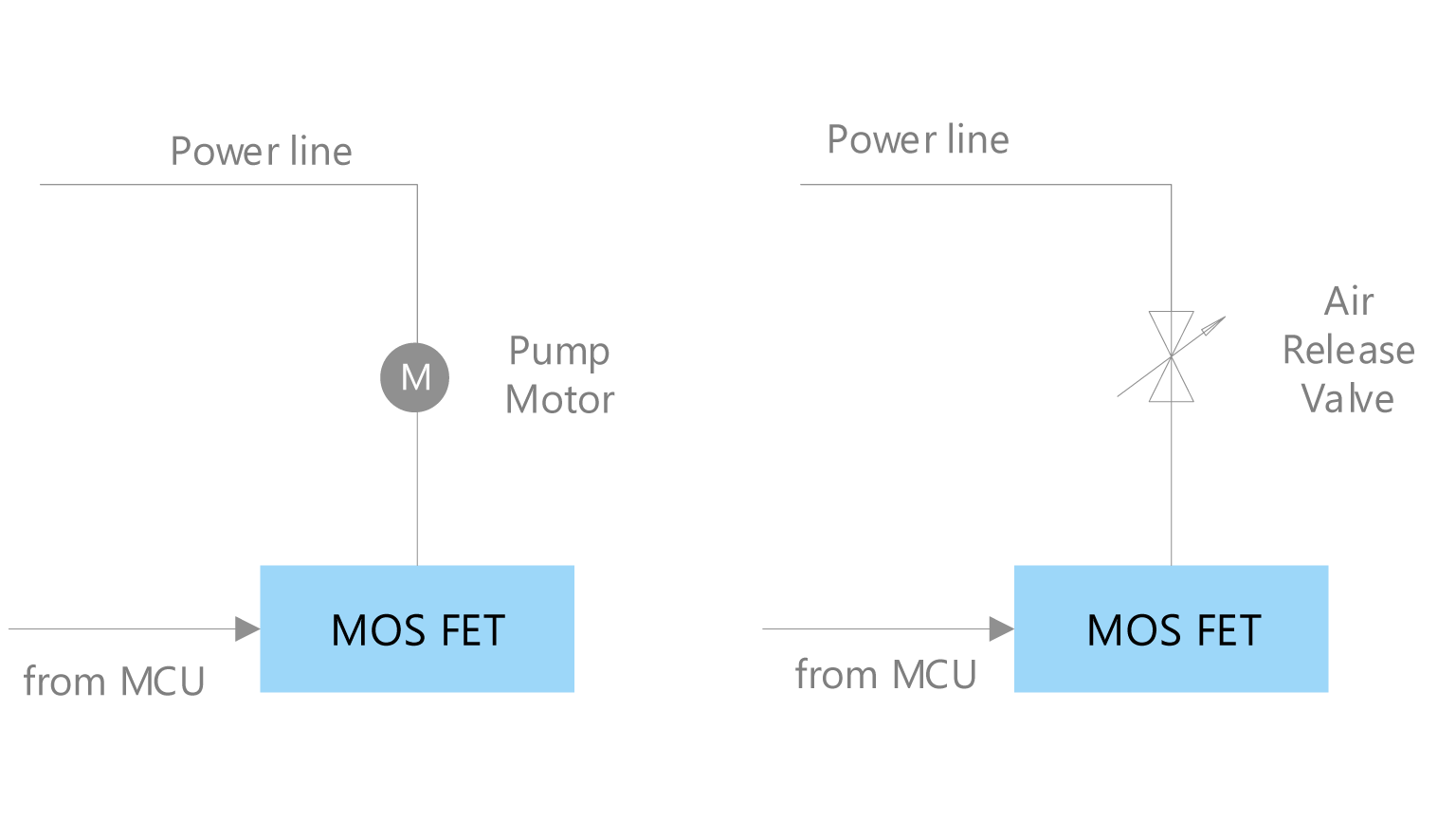

电机和气阀的驱动电路示例

电机和气阀的驱动电路示例
Small-signal MOSFET
器件型号
SSM3K324R
SSM3K35AMFV
Toshiba Package Name SOT-23F SOT-723 (VESM)
VDSS (Max) [V] 30 20
ID (Max) [A] 4.0 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 0.072 1.6
Polarity N-ch N-ch
搜索产品线
压力传感器
压力传感器

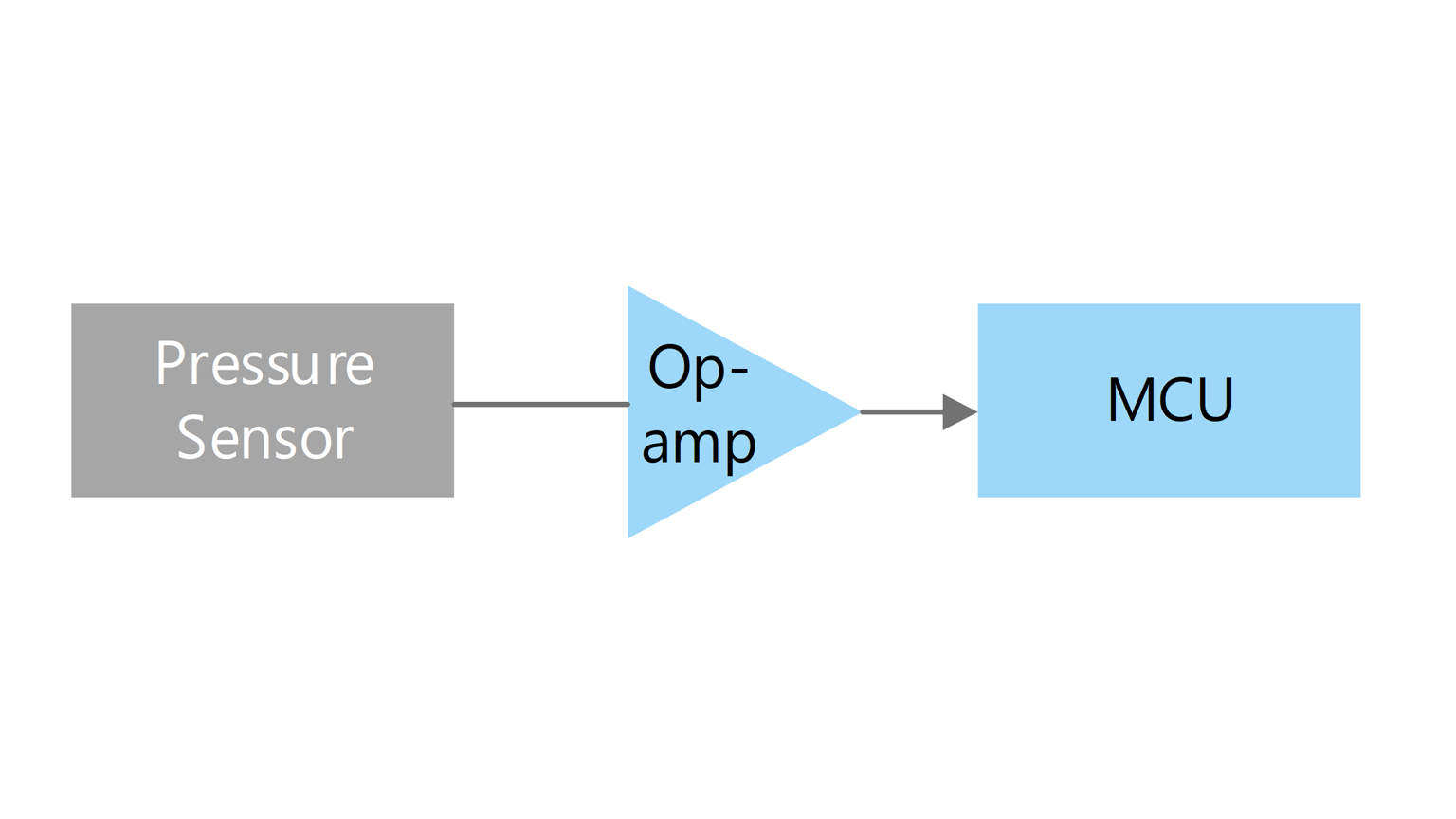

传感器信号放大电路实示例

传感器信号放大电路实示例
Low noise operational amplifier
器件型号
TC75S67TU
Toshiba Package Name SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
搜索产品线
MCU
Series TLCSTM-870/C1 Series
Group
搜索产品线
LCD驱动IC／控制IC
LCD驱动IC／控制IC

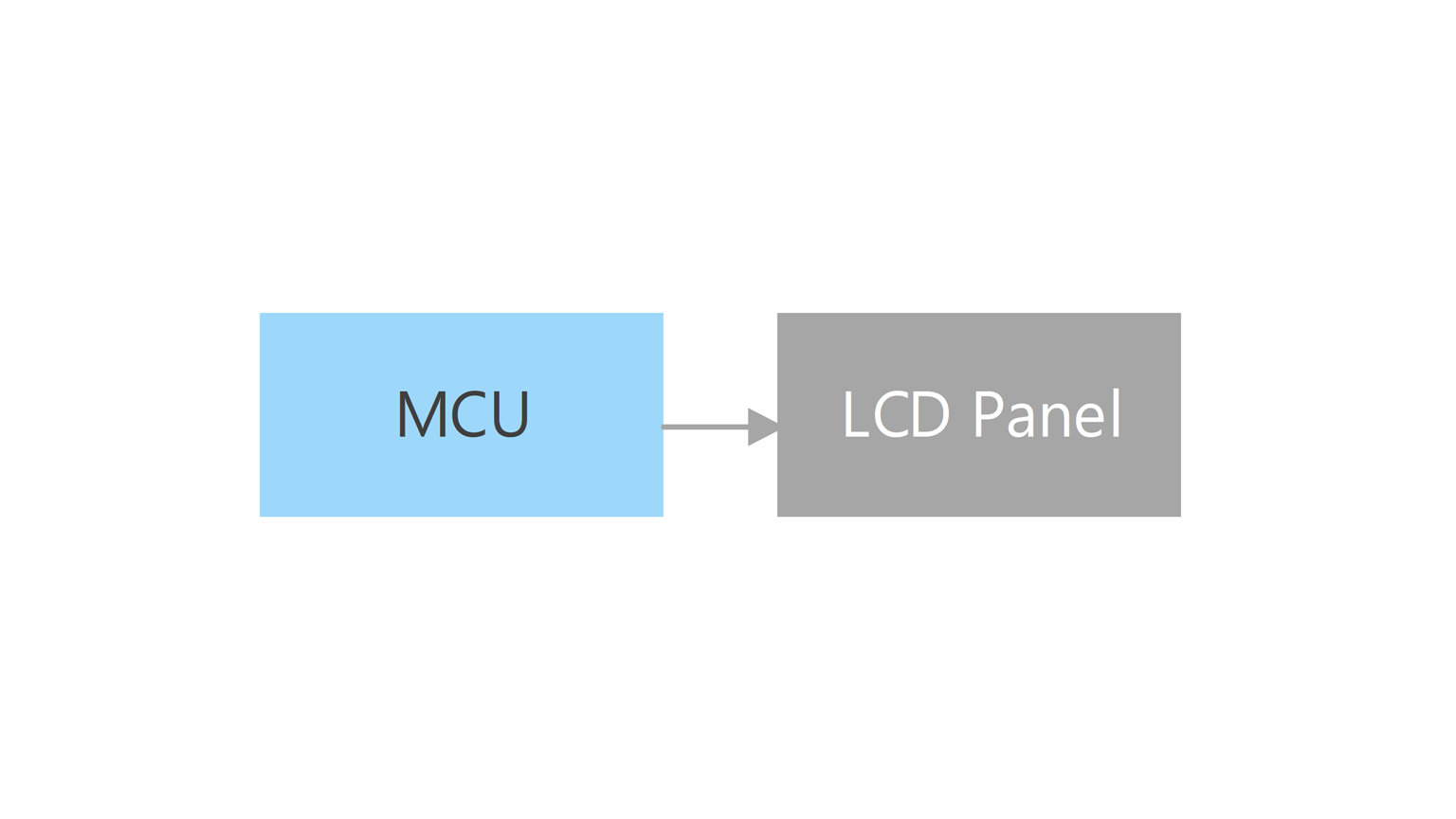

内置LCD驱动IC／控制IC的东芝原装CPU8位MCU

内置LCD驱动IC／控制IC的东芝原装CPU8位MCU
MCU
Series TLCSTM-870/C1 Series
Group
搜索产品线
