电动牙刷

电动牙刷

Such as low power consumption and miniaturization are important in designing electric toothbrush. Toshiba provides information on a wide range of semiconductor products suitable for power supply/power supply management units, motor control units, sensor signal input unit, etc., along with circuit configuration examples.

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Current sensor circuit SBD SBD MOSFET MOSFET 100 V AC 100 V AC 3.0 V / 200 mA 3.0 V /200 mA Wireless Charger Feed-side WirelessChargerFeed-side Charging IC Charging IC Battery Battery LDO LDO MCU MCU Power Switch Power Switch Mode Selection Switch Mode Selection Switch Bluetooth® SoC Bluetooth® SoC Status LEDs Status LEDs Wireless Charger Feed-side WirelessChargerFeed-side M M MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET Current Sensor Current Sensor Wireless power supply receiving unit rectifying circuit Battery management Power supply circuit LED driver Motor control unit
电机控制单元

头部振动电机控制电路示例(1)

头部振动电机控制电路示例(2)

LED驱动电路

用于显示运行状态的LED驱动电路示例

无线电源接收单元整流电路

无线电源的整流电路示例

电源电路

电池供电系统中的电源电路示例

电流传感器电路

确保安全操作的电流传感器电路示例

电池管理

电池充放电系统电源监控电路示例

子方框图

电机控制单元
电机控制单元(1)

头部振动电机控制电路示例(1)

头部振动电机控制电路示例(1)
Small-signal MOSFET
器件型号
Toshiba Package Name TCSP6A-172101 SOT-23F SOT-23F VESM
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6 4 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
Polarity N-ch×2 P-ch N-ch N-ch
Schottky barrier diode
器件型号
Toshiba Package Name US2H US2H
VRRM (Max) [V]
VR (Max) [V] 30 40
CT (Typ.) [pF] 380 300
电机控制单元(2)

头部振动电机控制电路示例(2)

头部振动电机控制电路示例(2)
Small-signal MOSFET
器件型号
Toshiba Package Name TCSP6A-172101 SOT-23F SOT-23F VESM
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6 4 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
Polarity N-ch×2 P-ch N-ch N-ch
LED驱动电路
LED驱动电路

用于显示运行状态的LED驱动电路示例

用于显示运行状态的LED驱动电路示例
Bipolar transistor(1)
器件型号
Toshiba Package Name S-Mini SOT23 S-Mini SOT23
VCEO (Max) [V] 50 50 -50 -50
IC (Max) [A] 0.15 0.15 -0.15 -0.15
Polarity NPN NPN PNP PNP
Bipolar transistor(2)
器件型号
Toshiba Package Name US6
VCEO (Q1) (Max) [V] -50
VCEO (Q2) (Max) [V] 50
IC (Q1) (Max) [A] -0.15
IC (Q2) (Max) [A] 0.15
Polarity (Q1) PNP
Polarity (Q2) NPN
无线电源接收单元整流电路
无线电源接收单元整流电路

无线电源的整流电路示例

无线电源的整流电路示例
Schottky barrier diode
器件型号
Toshiba Package Name US2H US2H
VRRM (Max) [V]
VR (Max) [V] 30 40
CT (Typ.) [pF] 380 300
电源电路
电源电路

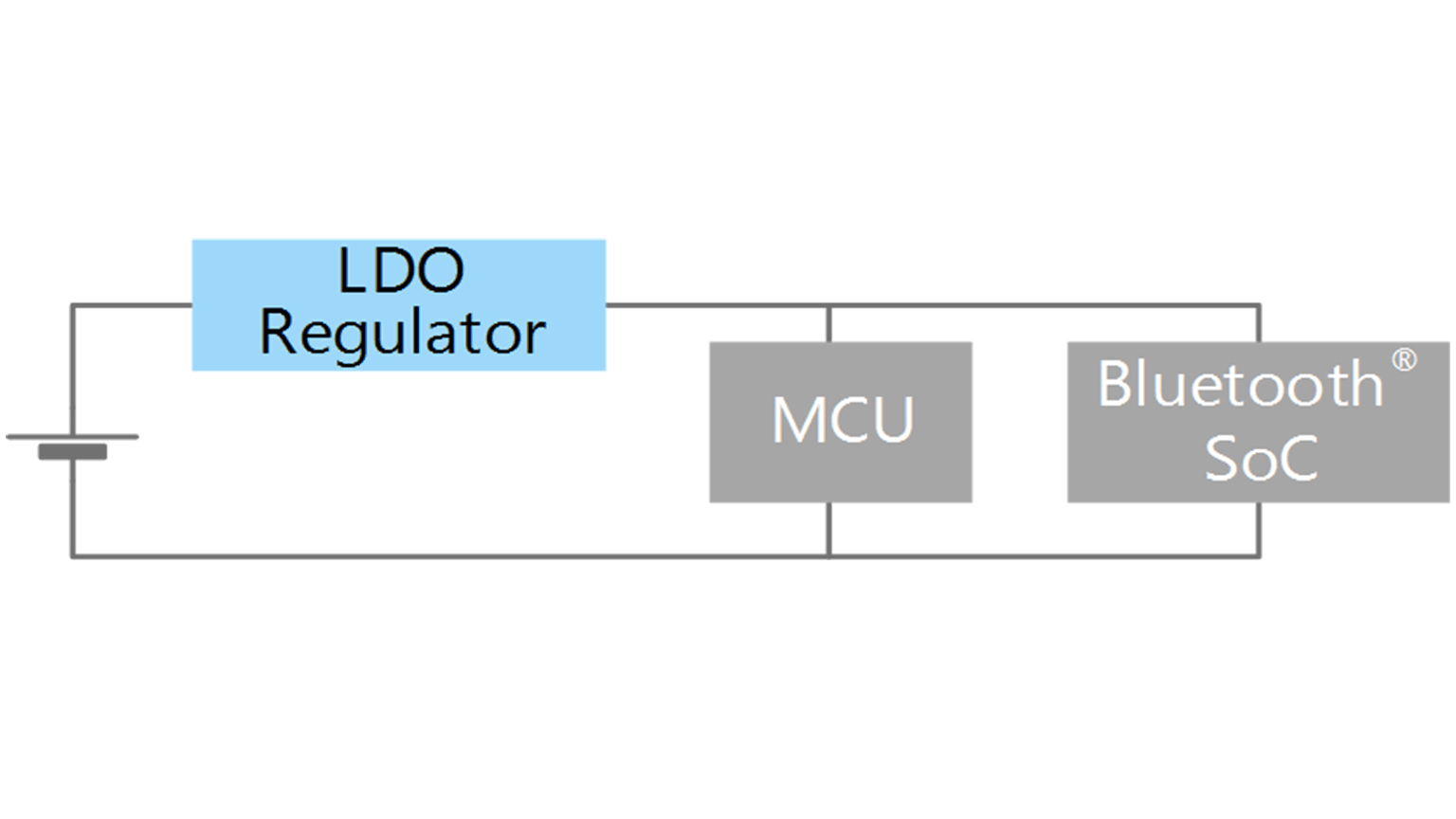

电池供电系统中的电源电路示例

电池供电系统中的电源电路示例
Small surface mount LDO regulator(1)
器件型号
Toshiba Package Name WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
Small surface mount LDO regulator(2)
器件型号
Toshiba Package Name WCSP4F DFN4C WCSP4F ESV SMV
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
电流传感器电路
电流传感器电路

确保安全操作的电流传感器电路示例

确保安全操作的电流传感器电路示例
Low current consumption op-amp / Low noise op-amp
器件型号
Toshiba Package Name SMV SMV UFV
VCC (Max) [V] 5.5 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75 +/-2.75
电池管理
电池管理

电池充放电系统电源监控电路示例

电池充放电系统电源监控电路示例
Small-signal MOSFET
器件型号
Toshiba Package Name TCSP6A-172101 SOT-23F SOT-23F VESM
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6 4 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
Polarity N-ch×2 P-ch N-ch N-ch

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

参考设计

LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流,PSRR和动态响应的文档。LDO具有小封装,低功耗和快速的负载瞬态响应。
LDO稳压器 / TCR3UG
LDO稳压器TCR15AG(固定输出电压类型)应用&电路的电源电路示例
LDO稳压器TCR15AG(固定输出电压类型)应用&电路
介绍了TCR15AG(固定输出电压类型)的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
LDO稳压器 / TCR15AG
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出,适合消费类应用。
