电动剃须刀

总方框图

电动剃须刀

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

浪涌电压保护

电源线路浪涌电压保护电路示例

控制MCU电源

使用MCU的电源电路示例

恒压电源电路

LED指示器电源电路示例

电机控制

电机驱动电路示例

电机保护

电机线圈的再生电流保护电路示例

子方框图

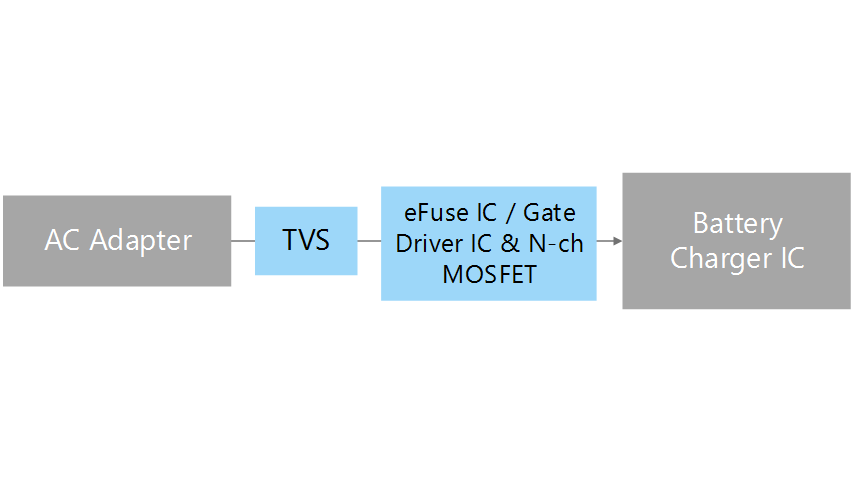

浪涌电压保护

电源线路浪涌电压保护电路示例

TVS diode
Electronic fuse (eFuse IC)(1)
Electronic fuse (eFuse IC)(2)
N-ch MOSFET gate driver IC(1)
N-ch MOSFET gate driver IC(2)

TVS diode

器件型号	DF2B7BSL	DF2B20M4SL	DF2B5PCT	DF2B7PCT	DF2B7AFU
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-882 (CST2)	SOD-882 (CST2)	SOD-323 (USC)
V_ESD (Max) [kV]	+/-30	+/-15	+/-30	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.2	0.1	0.1	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12	0.2	41	45	8.5

搜索产品线

Electronic fuse (eFuse IC)(1)

器件型号	TCKE800NA	TCKE805NA	TCKE812NA
Toshiba Package Name	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Auto-retry	Auto-retry	Auto-retry

搜索产品线

Electronic fuse (eFuse IC)(2)

器件型号	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
Toshiba Package Name	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Latch	Latch	Latch	Latch

搜索产品线

N-ch MOSFET gate driver IC(1)

器件型号	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

搜索产品线

N-ch MOSFET gate driver IC(2)

器件型号	TCK423G	TCK424G	TCK425G
Toshiba Package Name	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

搜索产品线

控制MCU电源

使用MCU的电源电路示例

Small surface mount LDO regulator(1)
Small surface mount LDO regulator(2)

Small surface mount LDO regulator(1)

器件型号	TCR15AG Series	TCR13AG Series	TCR8BM Series	TCR5BM Series
Toshiba Package Name	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

搜索产品线

Small surface mount LDO regulator(2)

器件型号	TCR5RG Series	TCR3RM Series	TCR3U Series	TCR2L Series	TAR5 Series
Toshiba Package Name	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

搜索产品线

恒压电源电路

LED指示器电源电路示例

Small surface mount LDO regulator(1)
Small surface mount LDO regulator(2)

Small surface mount LDO regulator(1)

器件型号	TCR15AG Series	TCR13AG Series	TCR8BM Series	TCR5BM Series
Toshiba Package Name	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

搜索产品线

Small surface mount LDO regulator(2)

器件型号	TCR5RG Series	TCR3RM Series	TCR3U Series	TCR2L Series	TAR5 Series
Toshiba Package Name	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

搜索产品线

电机控制

电机驱动电路示例

Small-signal MOSFET

Small-signal MOSFET

器件型号	SSM6K403TU	SSM3K35AMFV
Toshiba Package Name	SOT-363F (UF6)	SOT-723 (VESM)
V_DSS (Max) [V]	20	20
I_D (Max) [A]	4.2	0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	0.032	1.6
Polarity	N-ch	N-ch

搜索产品线

电机保护

电机线圈的再生电流保护电路示例

Schottky barrier diode

Schottky barrier diode

器件型号	CUS357
Toshiba Package Name	SOD-323 (USC)
V_RRM (Max) [V]
V_R (Max) [V]	40
C_T (Typ.) [pF]	11

搜索产品线
