汽车电池管理系统

汽车电池管理系统

在设计电池管理系统时,降低功耗和小型化等非常重要。东芝提供适用于充电电路、电池平衡电路、电池监控电路等的多种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 DC-DC Converter DC-DC Converter ADC ADC MCU MCU CAN Line CAN Line IC output photocoupler IC output photocoupler High Side () High Side () Low Side (ー) Low Side () Sticking detection Sticking detection Pre charge switch Pre charge switch High side switch High side switch Low side switch Low side switch Sticking detection Sticking detection Sticking detection Sticking detection Isolation Isolation Isolation Isolation DC-DC Converter DC-DC Converter GND fault sensing GND fault sensing GND fault sensing GND fault sensing Wire (H) W Battery Management IC BatteryManagementIC Battery Management IC BatteryManagementIC Charging circuit (Prevention of sticking/Detection of mechanical relay sticking) Battery monitoring circuit Charging circuit (Ground fault sensing circuit) Charging circuit (Ground fault sensing circuit) Passive cell voltage regulation Adding redundancy to communications Battery shutdown circuit
充电电路(防止粘连/检测机械式继电器粘连)

使用光伏耦合器来配置半导体开关的充电电路示例

使用光电继电器构成机械固定检测电路的充电电路示例

充电电路(接地故障检测)

使用光继电器配置接地故障检测电路的充电电路示例

无源电池电压调节

使用PMIC的无源电池电压调节电路示例

未使用PMIC的无源电池电压调节电路示例

电池监测电路

使用光继电器和IC输出光耦的电池总电压监测电路示例

增加通信冗余

使用光耦的通信冗余示例

电池关闭电路

使用机械式继电器的电池关闭电路示例

子方框图

充电电路(防止粘连/检测机械式继电器粘连)
充电电路(防止粘连)

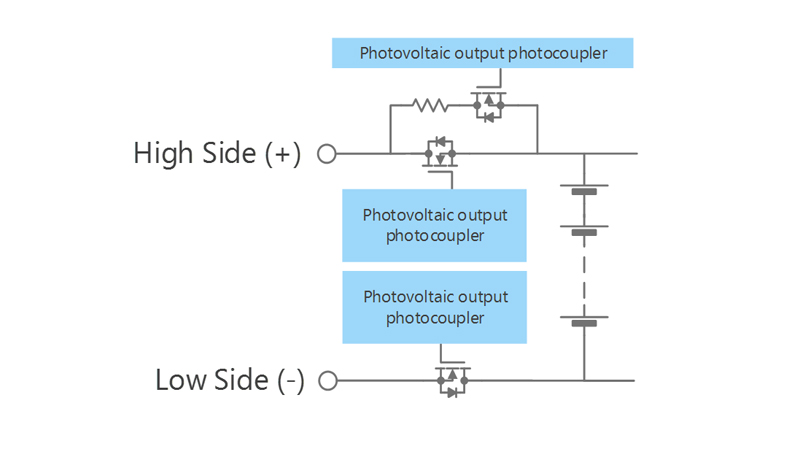

使用光伏耦合器来配置半导体开关的充电电路示例

使用光伏耦合器来配置半导体开关的充电电路示例
Photovoltaic output photocoupler
器件型号
Toshiba Package Name 4pin SO6 4pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750
ISC (Min) [µA] @ IF = 10 [mA] 12 12
VOC (Min) [V] @ IF = 10 [mA] 7 7
充电电路(机械式继电器黏连检测)

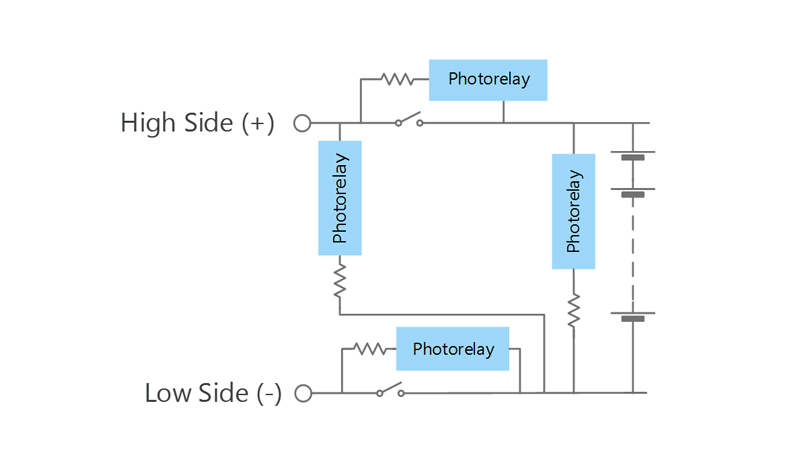

使用光电继电器构成机械固定检测电路的充电电路示例

使用光电继电器构成机械固定检测电路的充电电路示例
Photorelay
器件型号
Toshiba Package Name 4pin SO6 SO16L-T
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
ION (Max) [A]   0.05
RON (Max) [Ω]   250
IFT (Max) [mA] 3 3
IFC (Max) [mA]
充电电路(接地故障检测)
充电电路(接地故障检测)

使用光继电器配置接地故障检测电路的充电电路示例

使用光继电器配置接地故障检测电路的充电电路示例
Photorelay
器件型号
Toshiba Package Name 4pin SO6 SO16L-T
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
ION (Max) [A]   0.05
RON (Max) [Ω]   250
IFT (Max) [mA] 3 3
IFC (Max) [mA]
无源电池电压调节
无源电池电压调节(使用PMIC)

使用PMIC的无源电池电压调节电路示例

使用PMIC的无源电池电压调节电路示例
General purpose small signal MOSFET
器件型号
Toshiba Package Name SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
Polarity N-ch P-ch P-ch
无源电池电压调节(未使用PMIC)

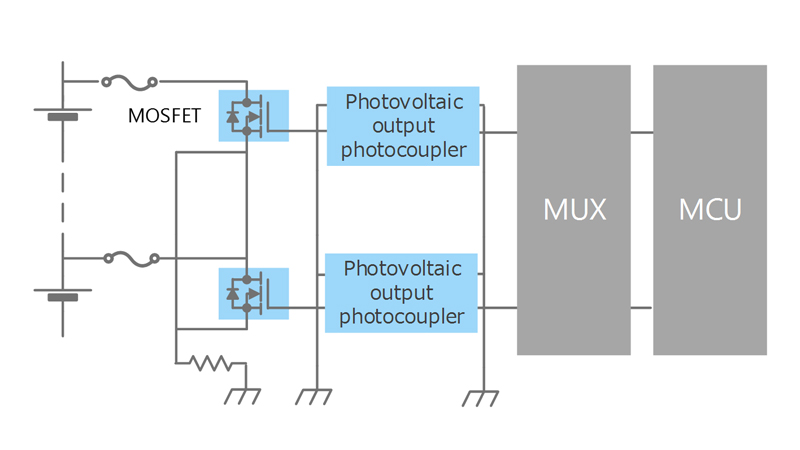

未使用PMIC的无源电池电压调节电路示例

未使用PMIC的无源电池电压调节电路示例
Photovoltaic output photocoupler
器件型号
Toshiba Package Name 4pin SO6 4pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750
ISC (Min) [µA] @ IF = 10 [mA] 12 12
VOC (Min) [V] @ IF = 10 [mA] 7 7
General purpose small signal MOSFET
器件型号
Toshiba Package Name SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
Polarity N-ch P-ch P-ch
电池监测电路
电池监测电路

使用光继电器和IC输出光耦的电池总电压监测电路示例

使用光继电器和IC输出光耦的电池总电压监测电路示例
Photorelay
器件型号
Toshiba Package Name 4pin SO6 SO16L-T
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
ION (Max) [A]   0.05
RON (Max) [Ω]   250
IFT (Max) [mA] 3 3
IFC (Max) [mA]
IC output photocoupler
器件型号
Toshiba Package Name 5pin SO6 5pin SO6 5pin SO6 5pin SO6 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750 3750 3750 3750
VCC / VDD (Min) [V] 4.5     4.5 4.5
VCC / VDD (Max) [V] 20 30   5.5 5.5
ICC / IDD (Max) [mA]
Output Interface
增加通信冗余
增加通信冗余

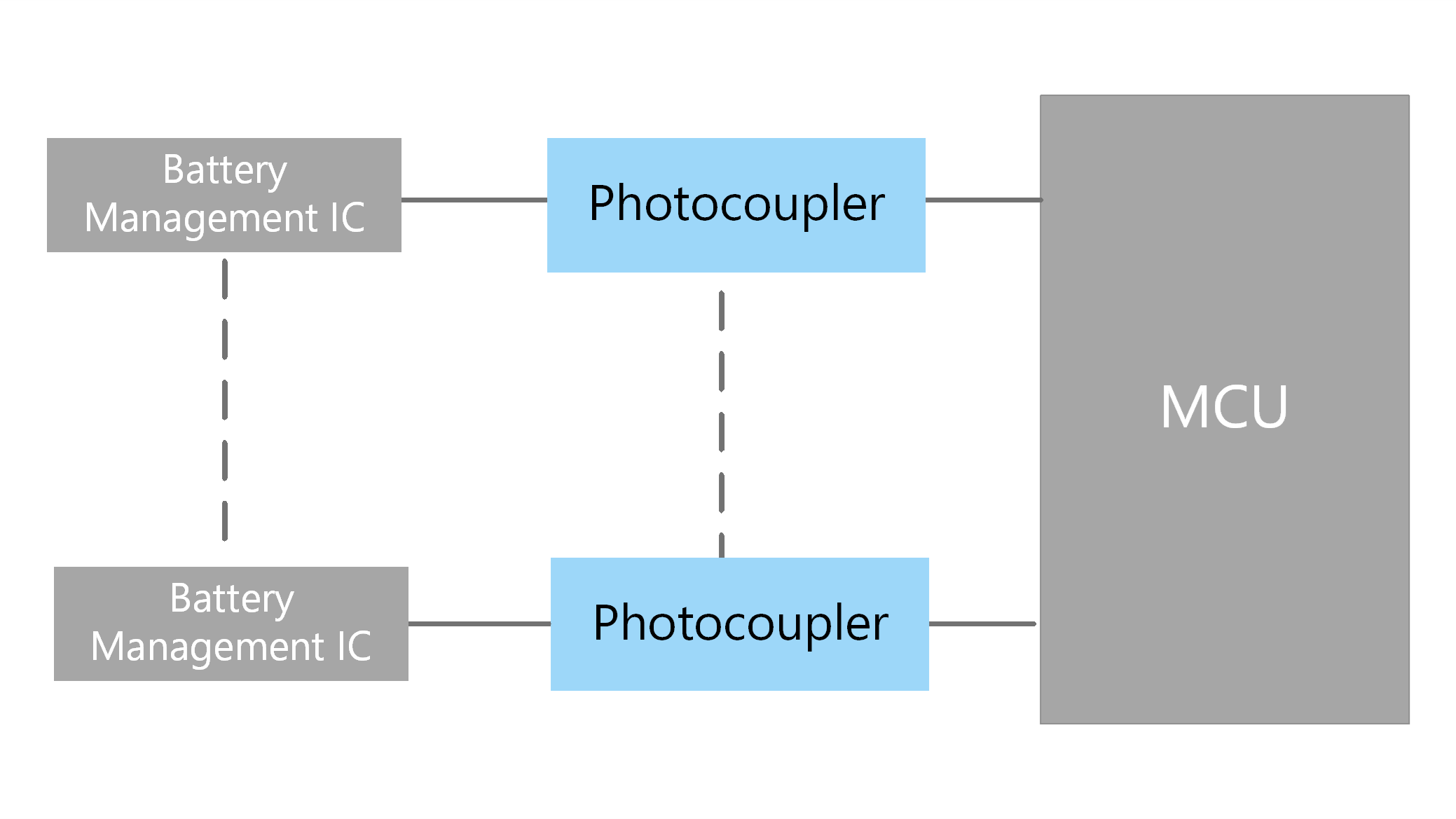

使用光耦的通信冗余示例

使用光耦的通信冗余示例
Transistor output photocoupler
器件型号
Toshiba Package Name SO4 4pin SO6 SO4 4pin SO6 4pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750 3750 3750 3750
VCEO (Max) [V] 80 80 40 40 200
Topr [°C] -40 to 125 -40 to 125 -40 to 125 -40 to 125 -40 to 125
电池关闭电路
电池关闭电路

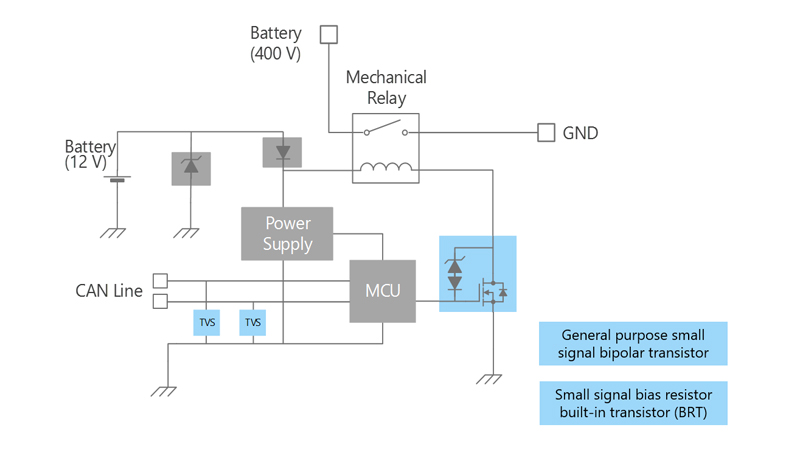

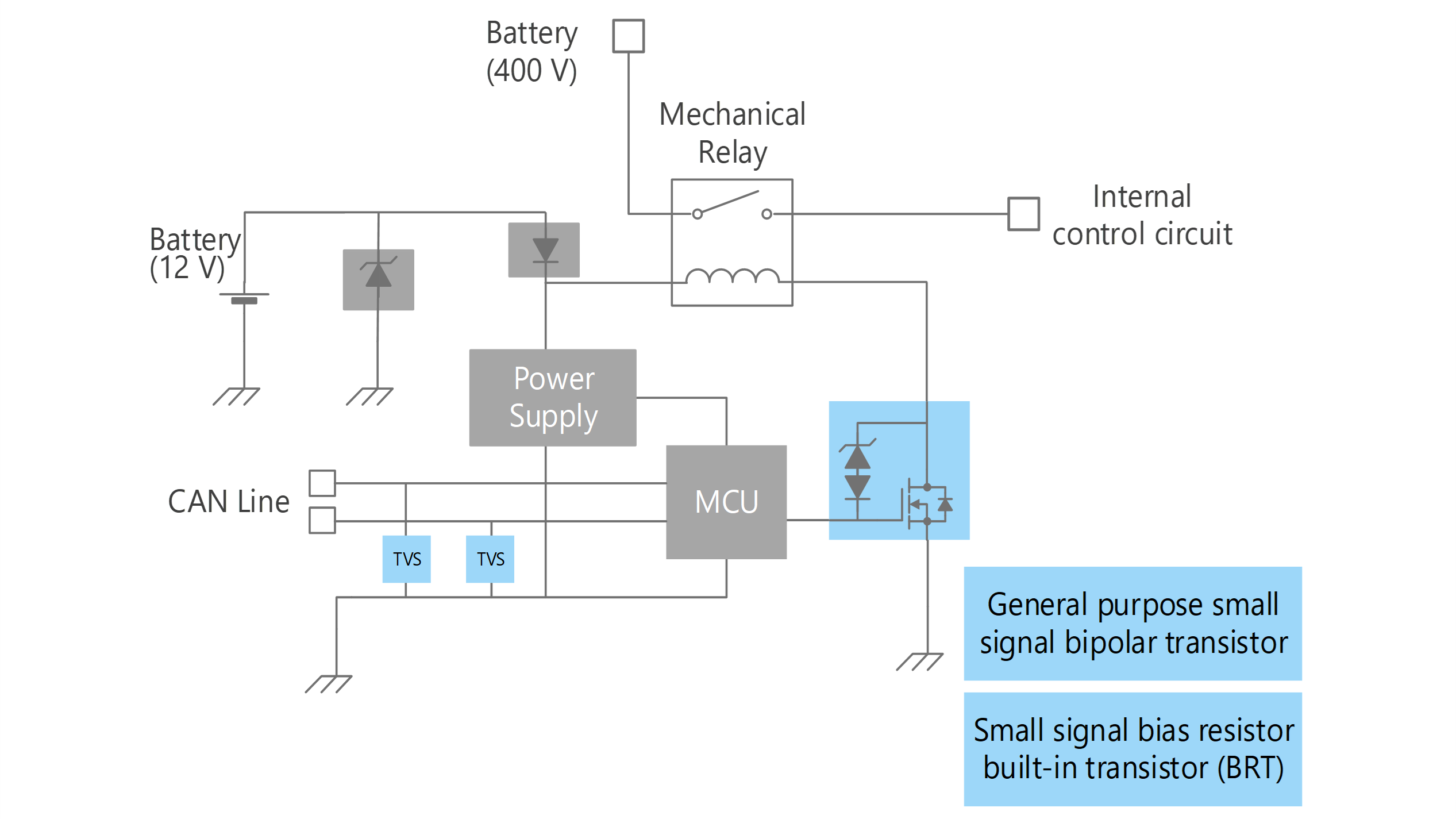

使用机械式继电器的电池关闭电路示例

使用机械式继电器的电池关闭电路示例
MOSFET with a built-in active clamp circuit
器件型号
Toshiba Package Name SOT-23F SOT-23F
VDSS (Max) [V] 38 38
ID (Max) [A] 2 2
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.41 0.176
Polarity N-ch + Active Clamp Zener N-ch + Active Clamp Zener
Low side switch / High side switch (up to 1 A)
器件型号
Toshiba Package name PS-8 PS-8 PS-8
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A]   1 0.8
Low side switch / High side switch (1 to 5 A)
器件型号
Toshiba Package name WSON10 WSON10
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] 6 3
General purpose small signal bipolar transistor
器件型号
Toshiba Package Name SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
Polarity PNP NPN NPN PNP NPN PNP
Small signal bias resistor built-in transistor (BRT)
器件型号
Toshiba Package Name SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
Polarity (Q1) NPN PNP NPN PNP
Polarity (Q2) NPN PNP NPN PNP
TVS diode (for CAN communication)
器件型号
Toshiba Package Name SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
