Such as ensuring tolerance to motor lock current and reduction of power consumption are important in power sliding door. Toshiba provides information on a wide range of semiconductor products suitable for motor drive unit, power supply unit, etc., along with circuit configuration examples.
单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。
用于汽车电动平移门的直流有刷电机驱动电路示例
用于汽车电动平移门的直流有刷电机驱动电路示例
用于汽车电动平移门的3相直流无刷电机驱动电路示例
12V电源线P沟道MOSFET开关控制和反接保护电路示例
12V电源线N沟道MOSFET开关控制和反接保护电路示例

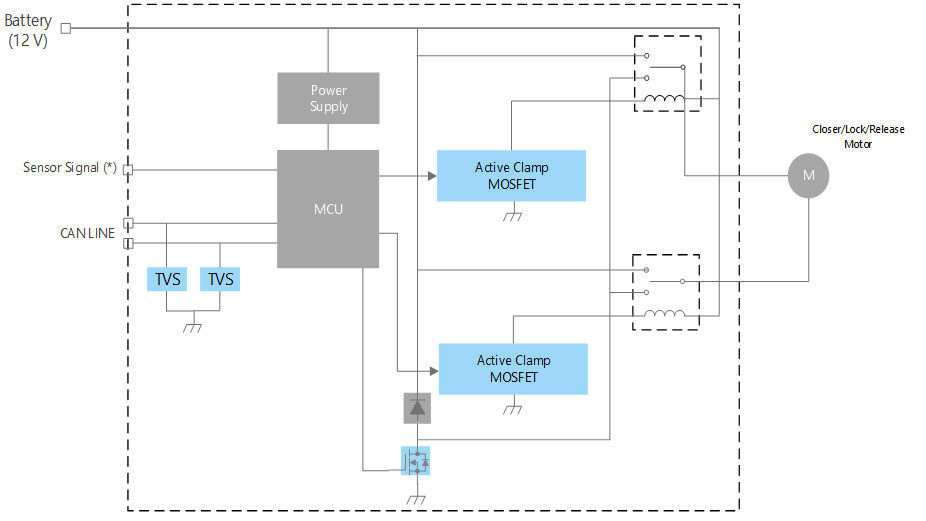

用于汽车电动平移门的直流有刷电机驱动电路示例
器件型号 | ||||||
---|---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | DPAK_plus | SOP Advance(WF) | DSOP Advance(WF)L | S-TOGL | L-TOGL |
VDSS (Max) [V] | 40 | 40 | 40 | 40 | 40 | 40 |
ID (Max) [A] | 40 | 120 | 150 | 150 | 200 | 400 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.0038 | 0.00135 | 0.00079 | 0.00079 | 0.00066 | 0.0003 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch | N-ch |
器件型号 | |||||
---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | TSON Advance(WF) | SOP Advance(WF) | SOP Advance(WF) | DPAK_plus |
VDSS (Max) [V] | 60 | 60 | 60 | 60 | 60 |
ID (Max) [A] | 20 | 40 | 70 | 110 | 90 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.012 | 0.0067 | 0.0032 | 0.0021 | 0.0033 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch |
器件型号 | |
---|---|
Toshiba Package Name | LQFP48-P-0707-0.50 |
Product Category | H-bridge driver for automobile |

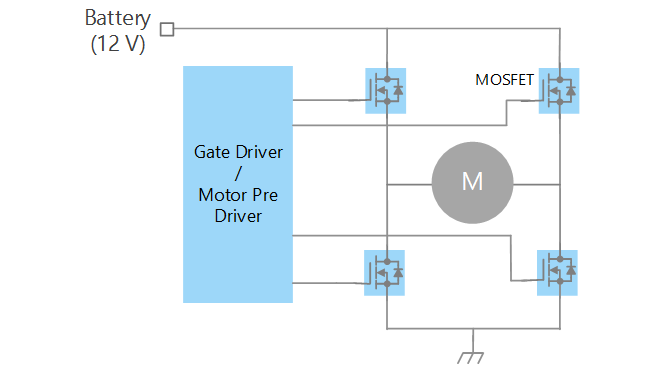

用于汽车电动平移门的直流有刷电机驱动电路示例
器件型号 | ||||||
---|---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | DPAK_plus | SOP Advance(WF) | DSOP Advance(WF)L | S-TOGL | L-TOGL |
VDSS (Max) [V] | 40 | 40 | 40 | 40 | 40 | 40 |
ID (Max) [A] | 40 | 120 | 150 | 150 | 200 | 400 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.0038 | 0.00135 | 0.00079 | 0.00079 | 0.00066 | 0.0003 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch | N-ch |
用于汽车电动平移门的3相直流无刷电机驱动电路示例
器件型号 | ||||||
---|---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | DPAK_plus | SOP Advance(WF) | DSOP Advance(WF)L | S-TOGL | L-TOGL |
VDSS (Max) [V] | 40 | 40 | 40 | 40 | 40 | 40 |
ID (Max) [A] | 40 | 120 | 150 | 150 | 200 | 400 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.0038 | 0.00135 | 0.00079 | 0.00079 | 0.00066 | 0.0003 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch | N-ch |
器件型号 | |||||
---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | TSON Advance(WF) | SOP Advance(WF) | SOP Advance(WF) | DPAK_plus |
VDSS (Max) [V] | 60 | 60 | 60 | 60 | 60 |
ID (Max) [A] | 20 | 40 | 70 | 110 | 90 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.012 | 0.0067 | 0.0032 | 0.0021 | 0.0033 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch |
器件型号 | |||
---|---|---|---|
Toshiba Package name | PS-8 (SON8-P) | WQFN32 | SSOP30(SSOP30-P-300-0.65) |
VBB (Max) [V] | |||
VCC (Max) [V] | |||
IO (Max) [A] | -1 | -1.5 | -1.5 |
器件型号 | ||
---|---|---|
Toshiba Package Name | QFP64-P-1010-0.50C | P-VQFN48-0707-0.50-005 |
Product Category | Pre-driver for automobile | Pre-driver for automobile |

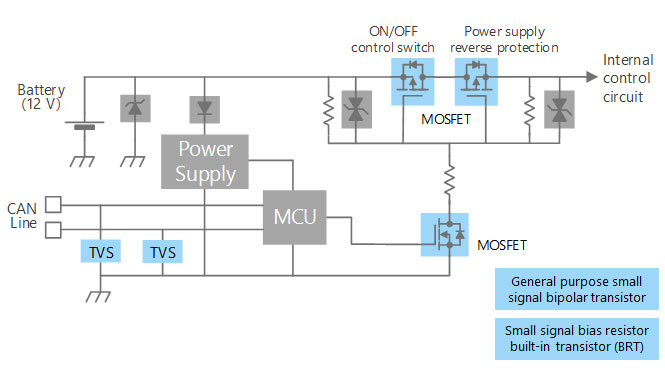

12V电源线P沟道MOSFET开关控制和反接保护电路示例
器件型号 | ||||
---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | SOP Advance(WF) | SOP Advance(WF) | DPAK_plus |
VDSS (Max) [V] | -40 | -40 | -60 | -40 |
ID (Max) [A] | -40 | -100 | -90 | -90 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.0096 | 0.0031 | 0.0083 | 0.0043 |
Polarity | P-ch | P-ch | P-ch | P-ch |

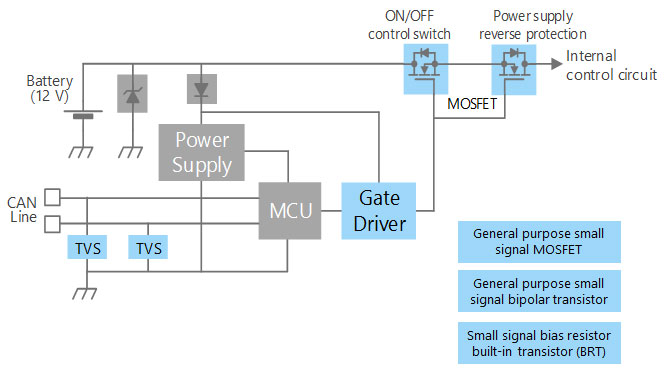

12V电源线N沟道MOSFET开关控制和反接保护电路示例
器件型号 | ||||||
---|---|---|---|---|---|---|
Toshiba Package Name | TSON Advance(WF) | DPAK_plus | SOP Advance(WF) | DSOP Advance(WF)L | S-TOGL | L-TOGL |
VDSS (Max) [V] | 40 | 40 | 40 | 40 | 40 | 40 |
ID (Max) [A] | 40 | 120 | 150 | 150 | 200 | 400 |
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] | 0.0038 | 0.00135 | 0.00079 | 0.00079 | 0.00066 | 0.0003 |
Polarity | N-ch | N-ch | N-ch | N-ch | N-ch | N-ch |
这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。
您可以根据实际需求选择和下载电源单元的各种基本拓扑,以便在仿真环境中验证MOSFET的性能。
您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構,例如3相逆變器電路,以驗證MOSFET和其他元件在您的模擬環境中的性能。
我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型(2D模型)。
MCU Motor Studio具有专用于东芝 TXZ+TM族高级系列微控制器的PC工具和电机控制固件。
