车载IVI

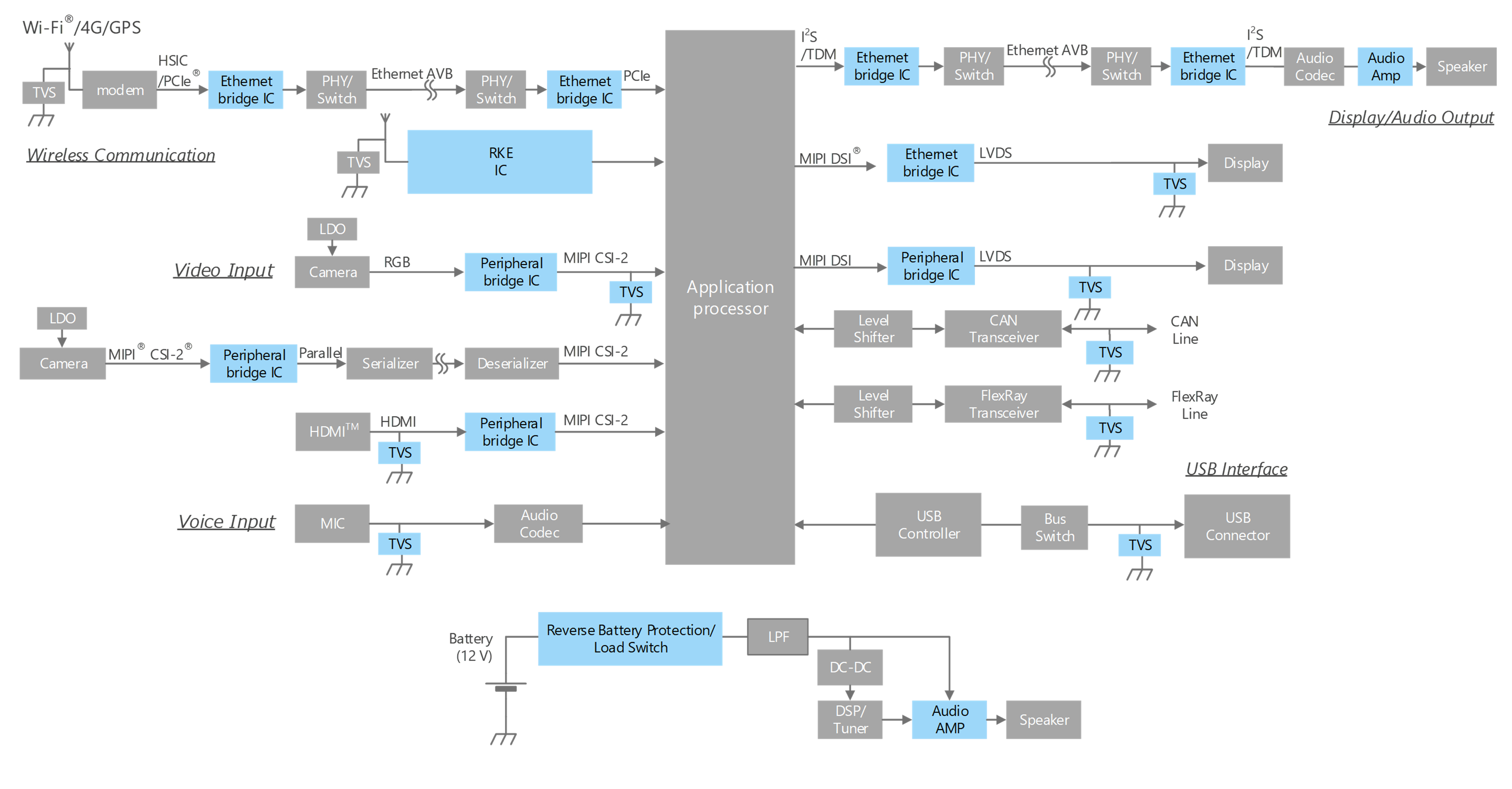

总方框图

车载IVI

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

显示单元

使用以太网IC和外围桥接IC的显示电路示例

音频输出单元

音频输出电路示例

视频和语音输入单元

视频和语音输入部分

使用外围桥接IC的视频和语音输入电路示例

无线通信单元

无线通信部分

车内无线通信系统方框图示例

车载DC-DC转换器电路（非隔离降压型）

非隔离降压型车载DC-DC转换器示例

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

子方框图

显示单元

使用以太网IC和外围桥接IC的显示电路示例

Ethernet bridge IC
Peripheral bridge IC
TVS diode (for high speed communication)

Ethernet bridge IC

器件型号	TC9560BXBG	TC9560XBG	TC9562XBG	TC9562AXBG	TC9562BXBG	TC9563XBG
Toshiba Package Name	P-LFBGA170-1010-0.65	P-LFBGA170-1010-0.65	P-LFBGA120-0909-0.65	P-LFBGA120-0909-0.65	P-LFBGA120-0909-0.65	P-FBGA220-1010-0.65-001
Product Category	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge

搜索产品线

Peripheral bridge IC

器件型号	TC9590XBG	TC9591XBG	TC9592XBG	TC9593XBG	TC9594XBG	TC9595XBG
Toshiba Package Name	P-LFBGA64-0707-0.80-002	P-VFBGA80-0707-0.65-001	P-VFBGA49-0505-0.65-001	P-VFBGA64-0606-0.65-001	P-VFBGA80-0707-0.65-001	P-VFBGA80-0707-0.65-001
Product Category	HDMI^® Interface Bridge	Camera Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge

搜索产品线

TVS diode (for high speed communication)

器件型号	DF2S5M4FS	DF2S6M4FS
Toshiba Package Name	SOD-923 (SOD-923)	SOD-923 (SOD-923)
V_ESD (Max) [kV]	+/-20	+/-20
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.35	0.35
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.45	0.45

搜索产品线

音频输出单元

音频输出电路示例

Audio power amplifier IC

Audio power amplifier IC

器件型号	TCB701FNG	TCB702FNG
Toshiba Package Name	P-HSSOP36-1116-0.65-001	P-HSSOP36-1116-0.65-001
Product Category	Audio power amplifier	Audio power amplifier

搜索产品线

视频和语音输入单元

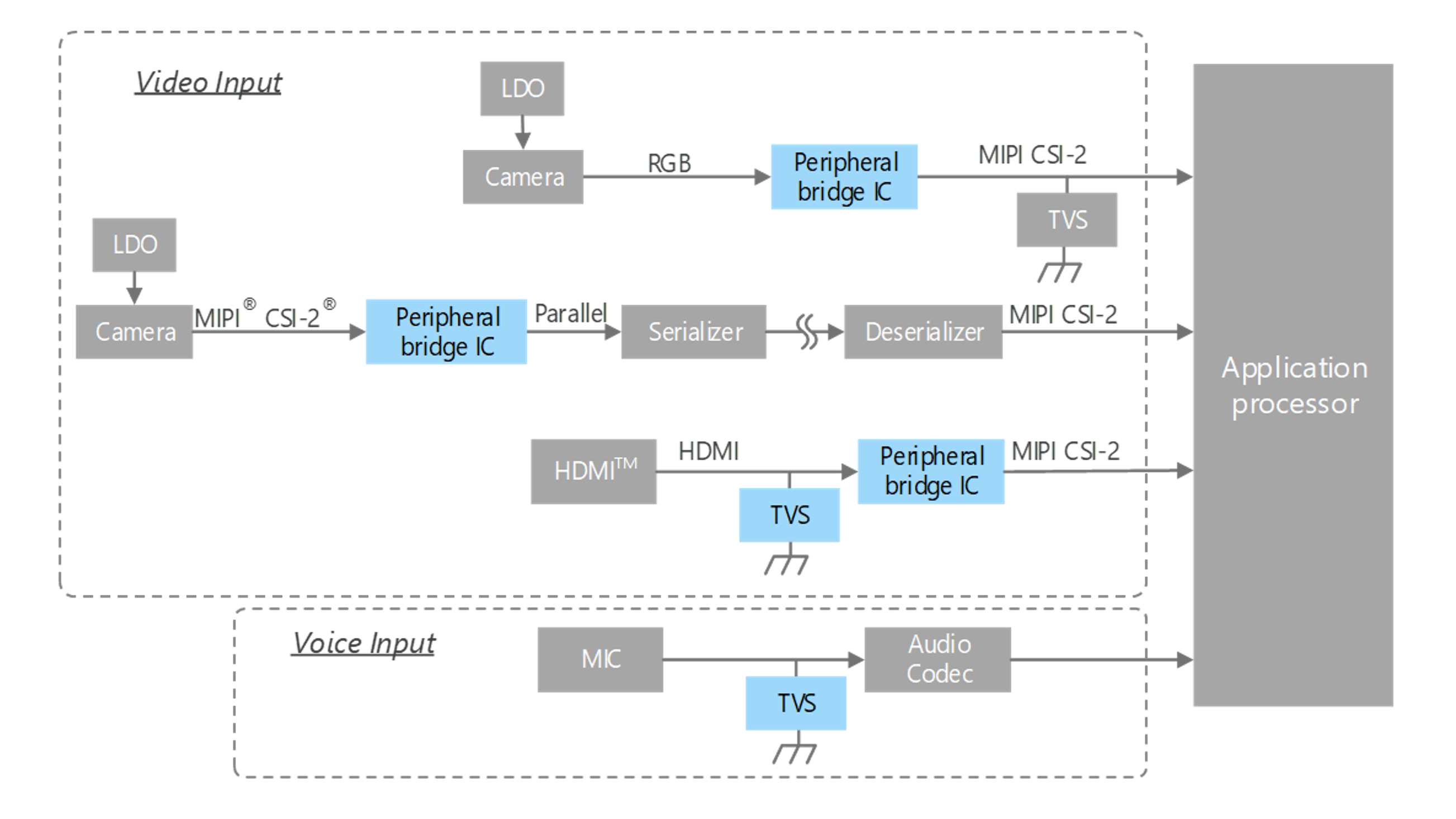

视频和语音输入部分

使用外围桥接IC的视频和语音输入电路示例

Peripheral bridge IC
TVS diode (for high-speed communication)

Peripheral bridge IC

器件型号	TC9590XBG	TC9591XBG	TC9592XBG	TC9593XBG	TC9594XBG	TC9595XBG
Toshiba Package Name	P-LFBGA64-0707-0.80-002	P-VFBGA80-0707-0.65-001	P-VFBGA49-0505-0.65-001	P-VFBGA64-0606-0.65-001	P-VFBGA80-0707-0.65-001	P-VFBGA80-0707-0.65-001
Product Category	HDMI^® Interface Bridge	Camera Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge

搜索产品线

TVS diode (for high-speed communication)

器件型号	DF2S5M4FS	DF2S6M4FS
Toshiba Package Name	SOD-923 (SOD-923)	SOD-923 (SOD-923)
V_ESD (Max) [kV]	+/-20	+/-20
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.35	0.35
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.45	0.45

搜索产品线

无线通信单元

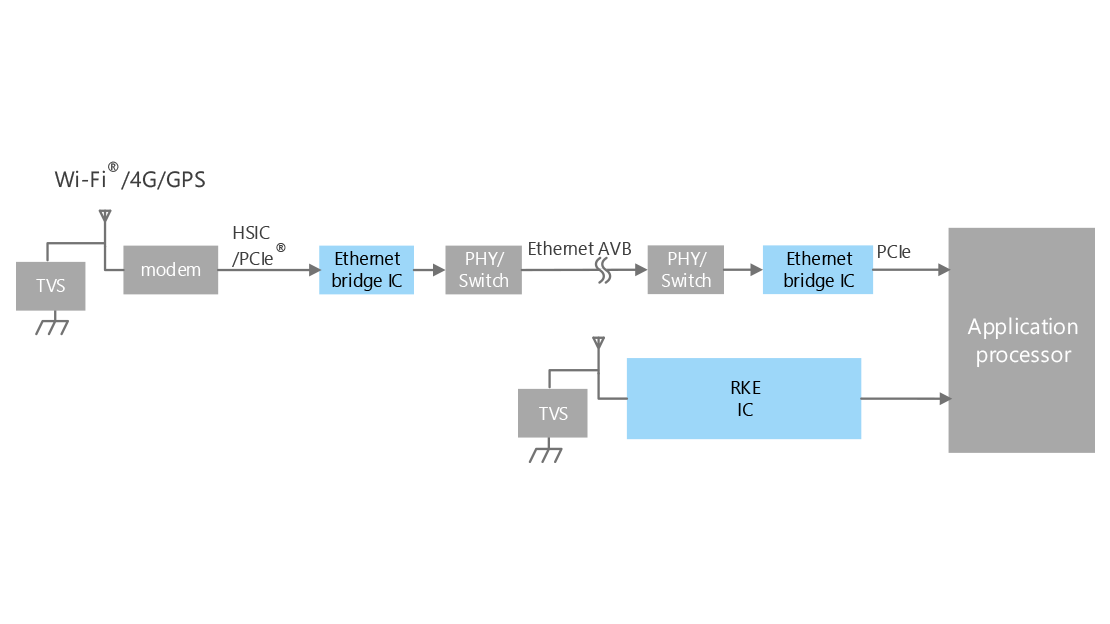

无线通信部分

车内无线通信系统方框图示例

Ethernet bridge IC
Wireless communication IC

Ethernet bridge IC

器件型号	TC9560BXBG	TC9560XBG	TC9562XBG	TC9562AXBG	TC9562BXBG	TC9563XBG
Toshiba Package Name	P-LFBGA170-1010-0.65	P-LFBGA170-1010-0.65	P-LFBGA120-0909-0.65	P-LFBGA120-0909-0.65	P-LFBGA120-0909-0.65	P-FBGA220-1010-0.65-001
Product Category	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge	Ethernet Bridge

搜索产品线

Wireless communication IC

器件型号	TC32306FTG
Toshiba Package Name	QFN36-P-0606-0.50
Product Category	Mobile radio IC (RF-IF single-chip IC)

搜索产品线

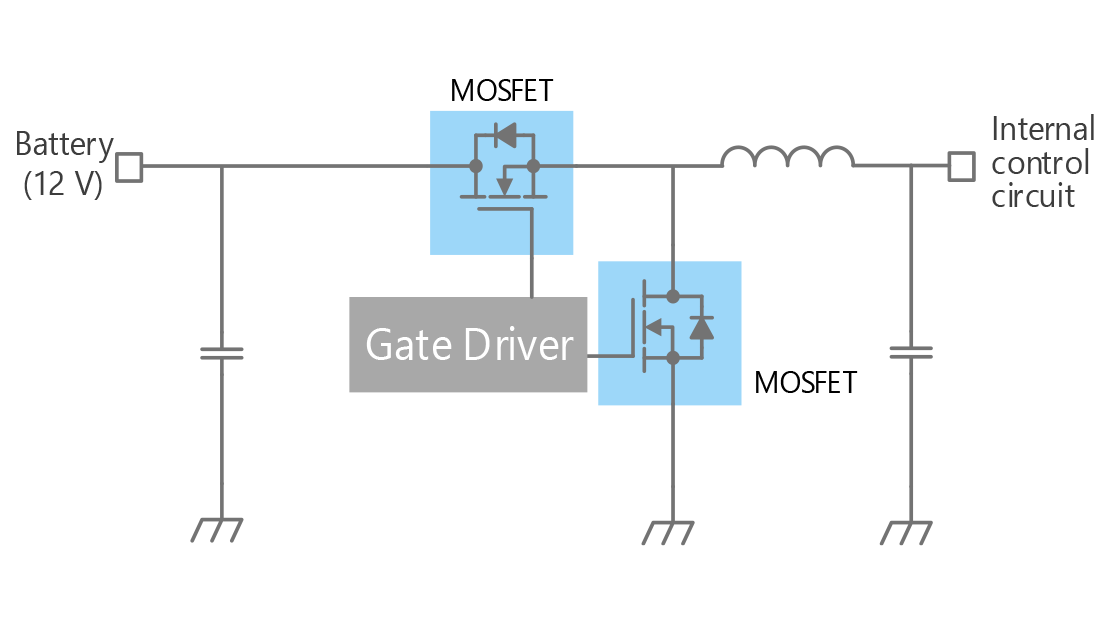

车载DC-DC转换器电路（非隔离降压型）

非隔离降压型车载DC-DC转换器示例

U-MOS Series 40 V N-ch MOSFET

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

电源开／关控制及反接保护电路

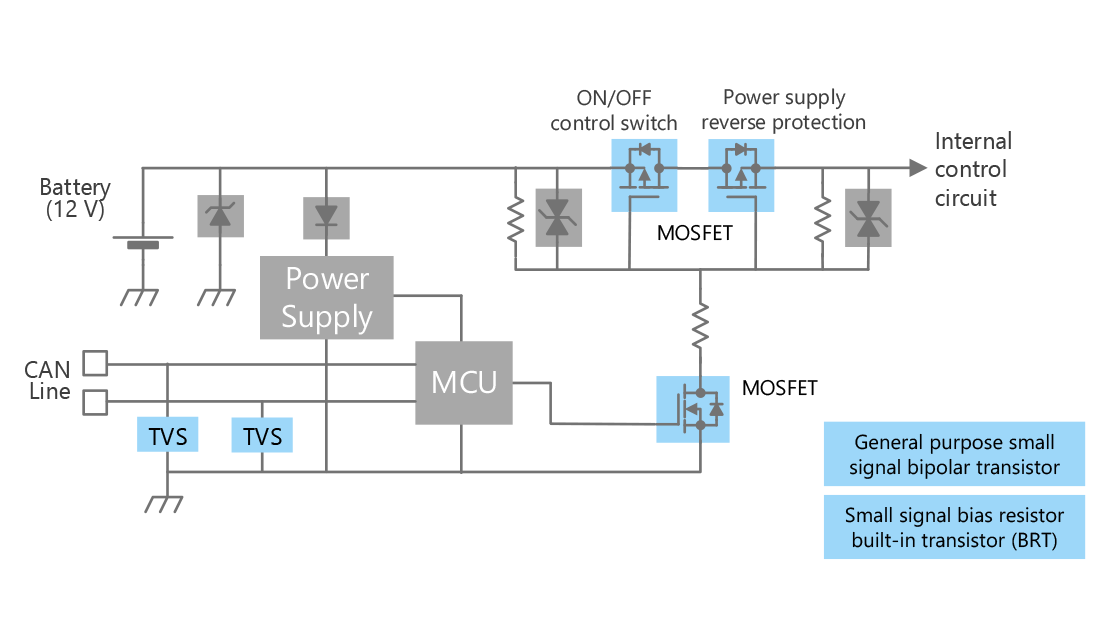

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

U-MOS series -40 V / -60 V P-ch MOSFET
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS series -40 V / -60 V P-ch MOSFET

器件型号	XPN9R614MC	XPH3R114MC	XPH8R316MC	TJ90S04M3L
Toshiba Package Name	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	-40	-40	-60	-40
I_D (Max) [A]	-40	-100	-90	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0031	0.0083	0.0043
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

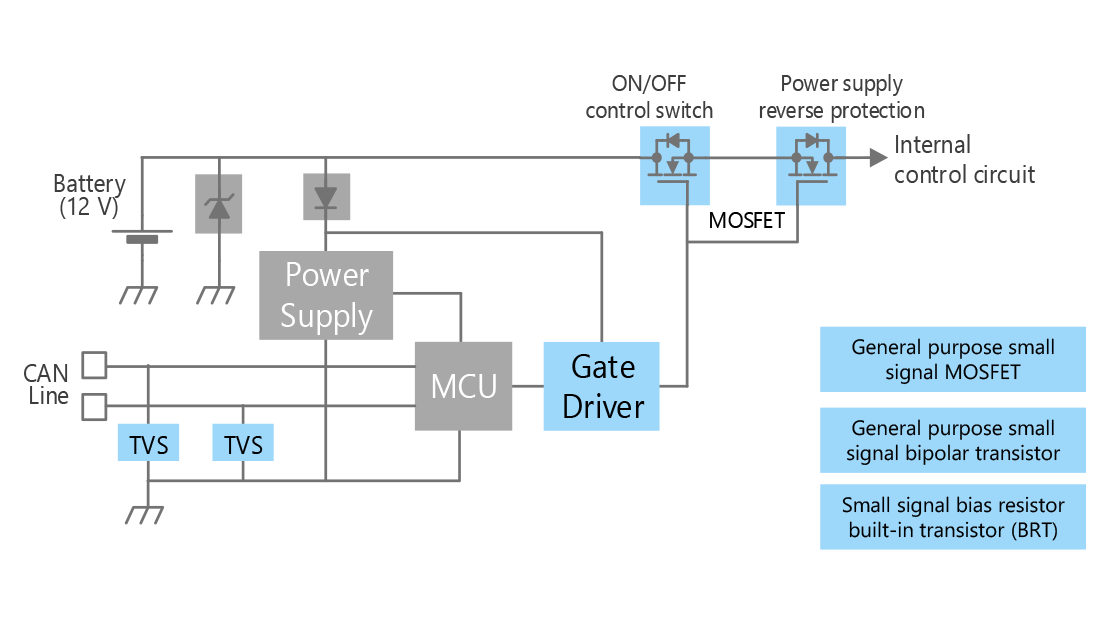

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

U-MOS Series 40 V N-ch MOSFET
Gate driver (for switch)
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for switch)

器件型号	TPD7104AF	TPD7106F	TPD7107F
Toshiba Package name	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线
