车载HVAC

总方框图

车载HVAC

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

直流无刷电机驱动电路

用于HVAC的3相直流无刷电机驱动电路示例

直流有刷电机驱动电路

用于HVAC的直流有刷电机驱动电路示例

步进电机驱动电路

用于HVAC的步进电机驱动电路示例

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道方式）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

子方框图

直流无刷电机驱动电路

用于HVAC的3相直流无刷电机驱动电路示例

U-MOS Series 40 V N-ch MOSFET
U-MOS Series 100V N-ch MOSFET(1)
U-MOS Series 100V N-ch MOSFET(2)
Gate driver (for motor)
Brushless DC motor pre driver for blower
Power supply IC (for MCU)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series 100V N-ch MOSFET(1)

器件型号	XPN1300ANC	TK60S10N1L	XPH4R10ANB	XPH6R30ANB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	SOP Advance(WF)
V_DSS (Max) [V]	100	100	100	100
I_D (Max) [A]	30	60	70	45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0133	0.00611	0.0041	0.0063
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series 100V N-ch MOSFET(2)

器件型号	XPW4R10ANB	XPW6R30ANB	XPQ1R00AQB
Toshiba Package Name	DSOP Advance(WF)L	DSOP Advance(WF)M	L-TOGL
V_DSS (Max) [V]	100	100	100
I_D (Max) [A]	70	45	300
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0041	0.0063	0.00103
Polarity	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for motor)

器件型号	TPD7211F	TPD7212F	TPD7212FN
Toshiba Package name	PS-8	WQFN32	SSOP30
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	-1	-1.5	-1.5

搜索产品线

Brushless DC motor pre driver for blower

器件型号	TB9080FG
Toshiba Package Name	LQFP64-P-1010-0.50E
Product Category	Pre-driver for automobile

搜索产品线

Power supply IC (for MCU)

器件型号	TB9005FNG
Toshiba Package Name	SSOP20
Product Category	Automobile CPU regulator, built-in watchdog timer

搜索产品线

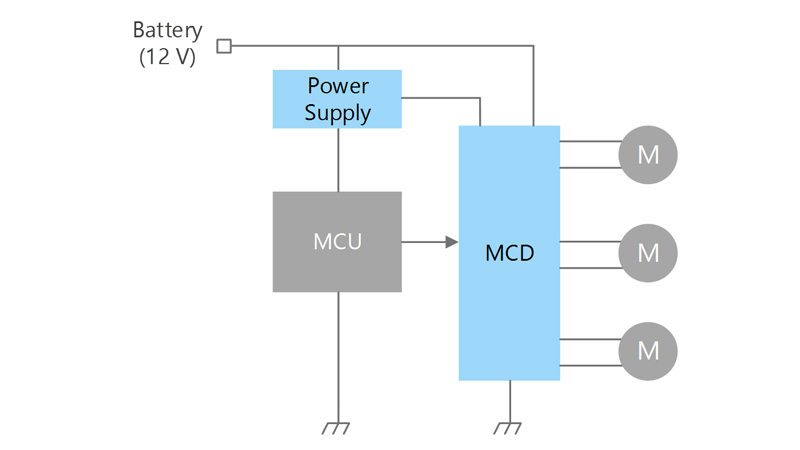

直流有刷电机驱动电路

用于HVAC的直流有刷电机驱动电路示例

Brushed DC motor driver for damper
Power supply IC (for MCU)

Brushed DC motor driver for damper

器件型号	TB9101FNG	TB9102FNG	TB9056FNG	TB9058FNG
Toshiba Package Name	SSOP24-P-300-0.65A	SSOP24-P-300-0.65A	SSOP24-P-300-0.65A	SSOP24-P-300-0.65A
Product Category	H switch motor driver for automobile	H switch motor driver for automobile	H switch motor driver for automobile	H switch motor driver for automobile

搜索产品线

Power supply IC (for MCU)

器件型号	TB9005FNG
Toshiba Package Name	SSOP20
Product Category	Automobile CPU regulator, built-in watchdog timer

搜索产品线

步进电机驱动电路

用于HVAC的步进电机驱动电路示例

Stepping motor driver
Power supply IC (for MCU)

Stepping motor driver

器件型号	TB9120AFTG
Toshiba Package Name	P-VQFN28-0606-0.65
Product Category	Stepping motor driver for automobile

搜索产品线

Power supply IC (for MCU)

器件型号	TB9005FNG
Toshiba Package Name	SSOP20
Product Category	Automobile CPU regulator, built-in watchdog timer

搜索产品线

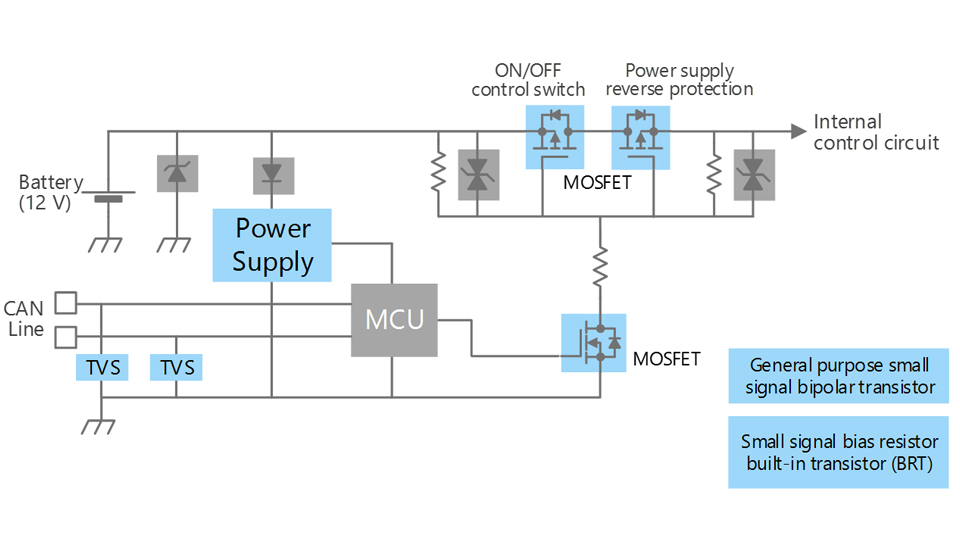

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道方式）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

U-MOS Series -40 V / -60 V P-ch MOSFET
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)
Power supply IC (for MCU)

U-MOS Series -40 V / -60 V P-ch MOSFET

器件型号	XPN9R614MC	XPH3R114MC	XPH8R316MC	TJ90S04M3L
Toshiba Package Name	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	-40	-40	-60	-40
I_D (Max) [A]	-40	-100	-90	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0031	0.0083	0.0043
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

Power supply IC (for MCU)

器件型号	TB9005FNG
Toshiba Package Name	SSOP20
Product Category	Automobile CPU regulator, built-in watchdog timer

搜索产品线

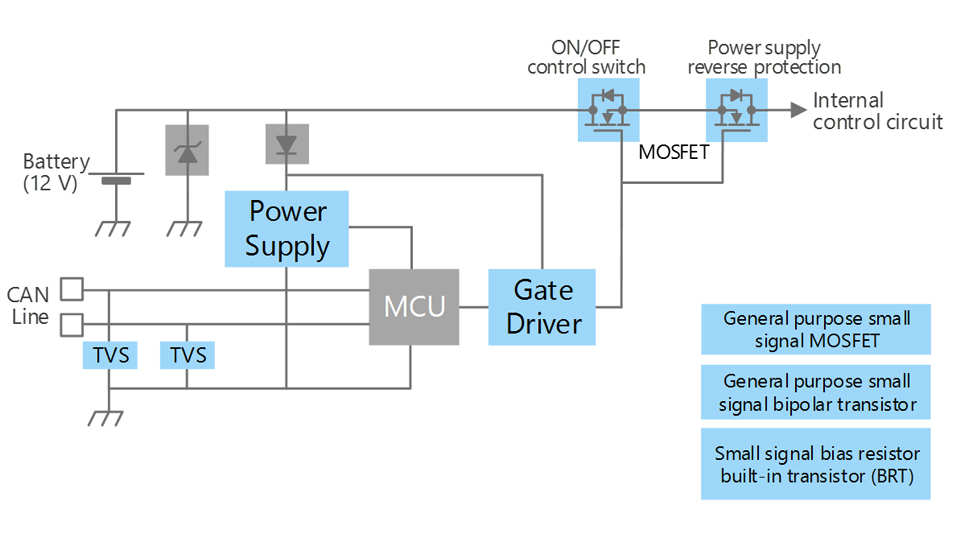

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

U-MOS Series 40 V N-ch MOSFET
Gate driver (for switch)
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)
Power supply IC (for MCU)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for switch)

器件型号	TPD7104AF	TPD7106F	TPD7107F
Toshiba Package name	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

Power supply IC (for MCU)

器件型号	TB9005FNG
Toshiba Package Name	SSOP20
Product Category	Automobile CPU regulator, built-in watchdog timer

搜索产品线
