东芝推出具有电流监控功能的直流有刷电机专用H桥驱动器

东芝推出具有电流监控功能的直流有刷电机专用H桥驱动器

东芝电子元件及存储装置株式会社(简称“东芝”)现已推出具有电流监控功能的单通道H桥驱动器[1]“TB67H453FNG和TB67H453FTG”,用于控制直流有刷电机。新产品的电机输出额定电压为50 V,电机输出额定电流为3.5 A。在封装方面,“TB67H453FNG”采用HTSSOP16封装,“TB67H453FTG”采用VQFN16封装;这两款产品均带有裸露的散热焊盘,以增强散热性能。

I近年来,从高输出、高转矩的大型电机到低输出的小型节能电机,各类电机广泛应用于消费设备。这类电机有一项通用要求,都是通过控制提高效率。先前H桥驱动器可以监控流经负载的电流,并反馈给H桥驱动器内部的控件,从而实现高效电机控制。为进一步提高效率,新产品集成了电流监控功能,可将与负载电流相对应的信号反馈给CPU和微控制器。这样,CPU和微控制器就能实时监控流经负载的电流。根据负载和驱动工况优化发送至H桥驱动器的控制信号,从而可以提高电机控制的效率。

此外,新型H桥驱动器还具有独立的半桥控制模式,可将一个H桥作为两个半桥进行控制。此功能将其应用范围扩展到电机之外,除了直流有刷电机外,还包括智能电表等设备。

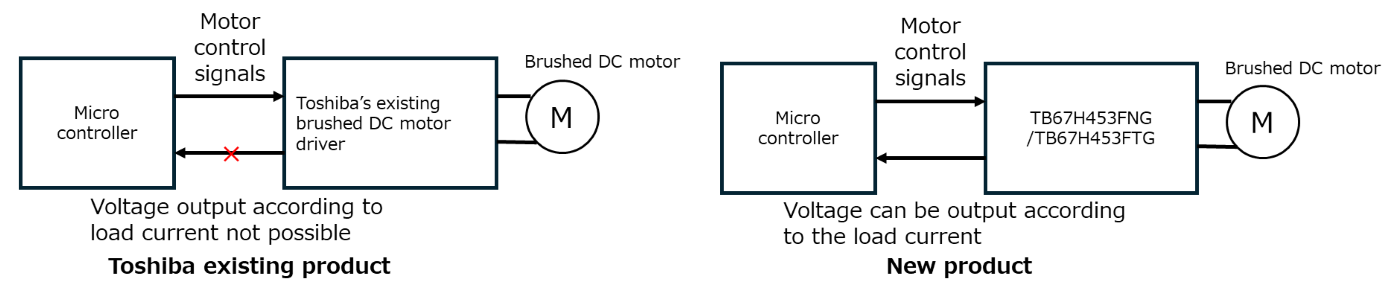

图1:东芝现有产品和新产品的系统方框图
图1:东芝现有产品和新产品的系统方框图

注:
[1]单通道H桥驱动器电路因输出电路的形状很像字母“H”而得名。

特点

  1. 可对从外部输出与负载电流相对应的信号,实现实时反馈。
  2. 工作范围较宽:电机电源(VM:4.5 V至44 V)
  3. 休眠(SLEEP)模式下的IC耗电量:最大值1 μA(Tj=25 °C,VM=24 V)

特性说明

1.可对从外部输出与负载电流相对应的信号,实现实时反馈。

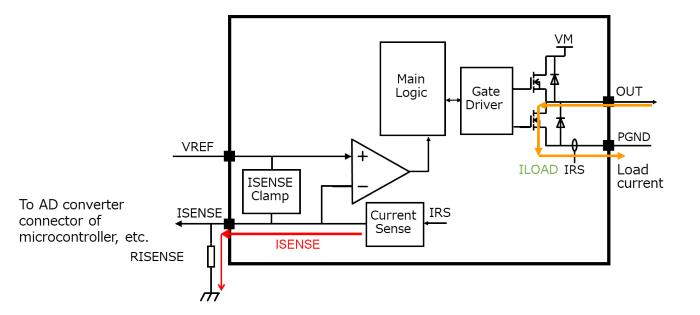

图2:电流监控功能方框图<sup>[2]</sup>
图2:电流监控功能方框图[2]

该产品具有电流监控功能,可将流经内部MOSFET的电流按固定比例折返并输出到外部。通过从ISENSE引脚输出与负载电流成正比的电流,并在外部安装一个电流-电压转换电阻(RISENSE),可向微控制器输出与负载电流相对应的电压,从而更有效地控制直流有刷电机。例如,微控制器可根据与负载有关的变化,将反馈控制实时应用于H桥驱动器。

2.工作范围较宽:电机电源(VM:4.5 V至44 V)

新产品的电机电源(VM)范围支持4.5 V至44 V。因此可广泛应用于电池供电型和商用电源供电型消费设备或工业设备。

3.休眠(SLEEP)模式下的IC耗电量:最大值1 μA(Tj=25 °C,VM=24 V)

在设置了休眠模式的情况下,通过抑制内部耗电量,可降低待机能耗,从而延长电池供电应用中的工作时间。

注:
[2]为了方便说明,可能会简化等效电路图。

应用

  • 消费设备(无绳清洁设备、清洁机器人等)
  • 工业设备(打印机、扫描仪、金融终端、智能电表等)

主要规格

产品名称

TB67H453FNG

TB67H453FTG

绝对最大额定值

(Ta=25 °C)

电机电源VM(V)

50

电机输出电流Iout(A)

3.5

工作电压范围(Ta=-40至125 °C)

电机电源VM(V)

4.5至44

电机输出电流Iout(A)

0至3.5

电机输出引脚高边

MOSFET导通电阻

Ron(H)(Ω)

Iout=1 A,Tj=25 °C

0.3

电机输出引脚低边

MOSFET导通电阻

Ron(L)(Ω)

Iout=-1 A,Tj=25 °C

0.3

功耗

IM1最大值(μA)

休眠模式(Tj=25 °C,VM=24 V)

1

电荷泵的电容器

不需要

故障检测

过电流关断

/热关断

/欠压锁定(UVLO)

*具有检测信号输出功能

封装

名称

P-HTSSOP16-0505-

0.65-002

P-VQFN16-0303-

0.50-001

尺寸典型值(mm)

5.0×6.4

3.0×3.0(无引线)
