采用TC78B043FNG和TPD4204F的3相直流无刷电机驱动电路

近年来，在空调、空气净化器等家用电器及工业设备中使用的3相直流无刷电机，为了降低成本、提高输出功率和扭矩，越来越多地采用内置式永磁（IPM）电机代替表面式永磁（SPM）电机。然而，IPM电机容易产生噪声，因此需要能够实现低噪声和高效控制的电机控制器。
为了满足这些需求，我们提供了一款能够同时实现低噪声和高效率的3相直流无刷电机驱动应用电路。提供的资料包括每个电路模块的关键设计要点说明、使用指南、调整方法，以及原理图和PCB布局设计信息，可有效支持并加速您的电机控制设计进程。
请注意，TPD4204F 已于 2026年4月 被列为“不推荐用于新设计（NRND）”。

电路板外观
电路板外观
TC78B043FNG TPD4204F

Click on components for more details

特点

  • 提供3相直流无刷电机驱动电路的应用电路
  • 采用TC78B043FNG芯片，通过高分辨率正弦波驱动和正弦波启动控制实现低噪声电机运行。
  • 采用TPD4204F在紧凑型PCB实现中实现高效电机驱动电路

说明

电源电压 VM＝50V至450V
控制电源电压 VCC＝13.5V至16.5V

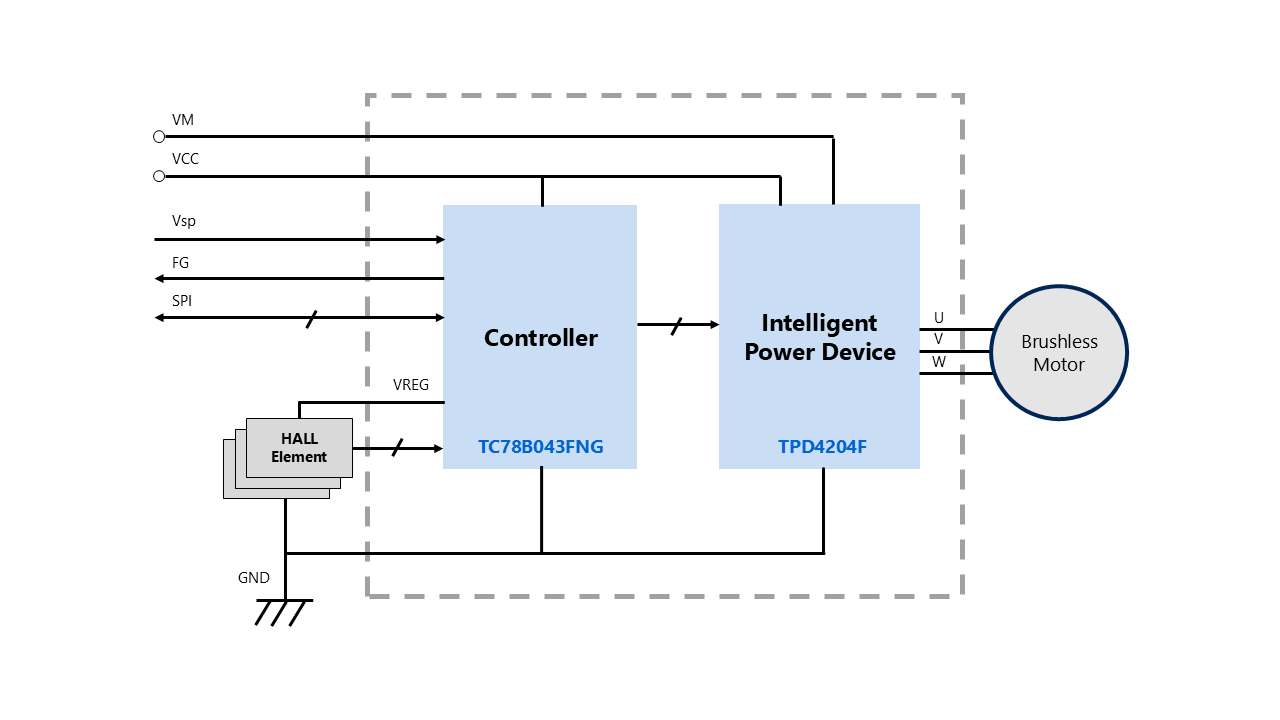

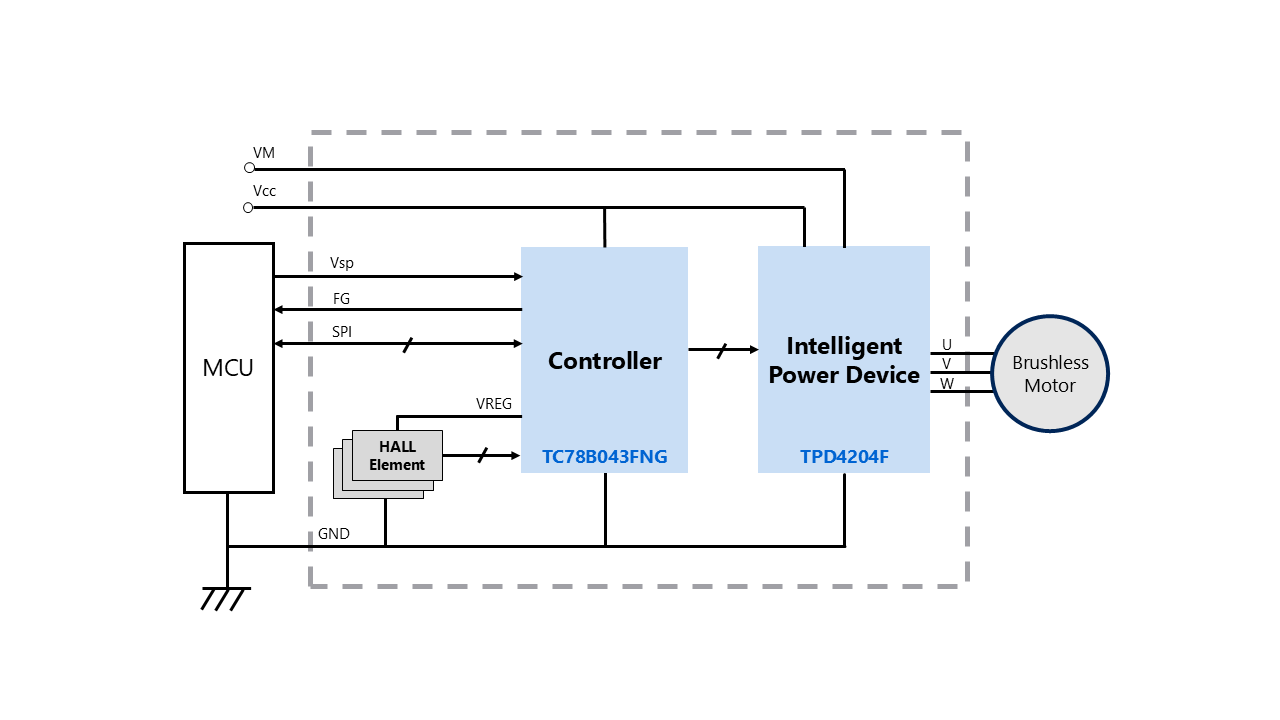

主要组件 电机驱动电路（TPD4204F）、电机控制电路（TC78B043FNG）和霍尔传感器

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
无刷电机驱动IC 电机控制部分・1 3相无刷电机的正弦波PWM驱动控制器
智能功率器件600V（高压PWM直流无刷电机驱动器） 电机驱动部分・1 600V／2.5A 3相直流无刷电机驱动IC，内置功率器件，SSOP30封装

Related Documents

We provide materials useful for designing and considering similar circuits, such as application notes for installed products. Please click on each tab to view the contents.

相关参考设计

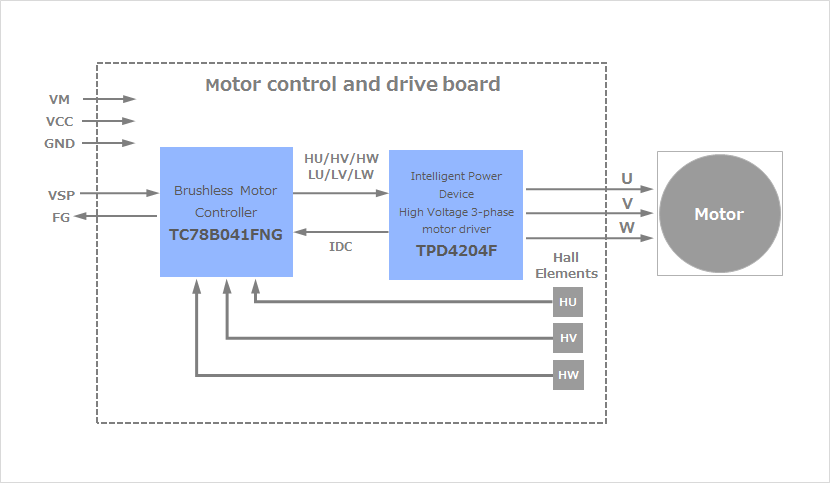

空调室外机控制电路

Applications

空调
电机驱动效率、低功耗和小型化等对于空调的设计非常重要。东芝公司提供了适用于功率控制单元、电机驱动单元、控制单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。
详细信息
空气净化器
高效率、低功耗和小型化等对于空气净化器的设计非常重要。东芝提供了适用于电源单元、电机驱动单元、传感器信号输入单元等的各种半导体产品的信息，以及电路配置示例。
详细信息
