过温检测IC ThermoflaggerTM的应用电路(TCTH021BE/开漏型)

该参考设计提供了过温检测IC ThermoflaggerTM应用电路(TCTH021BE/开漏型)的设计指南、数据和其他内容。与 PTC 热敏电阻结合使用,ThermoflaggerTM可用于检测设备内多个位置的过温。

PCB图片(示例)
TCTH021BE TCTH021BE SSM3K35MFV SSM3K35MFV SSM3J35AMFV SSM3J35AMFV

Click on components for more details

特点

  • 简单的过温检测解决方案
  • 外形尺寸:85mm×54mm
  • 可以与多个PTC热敏电阻结合使用

说明

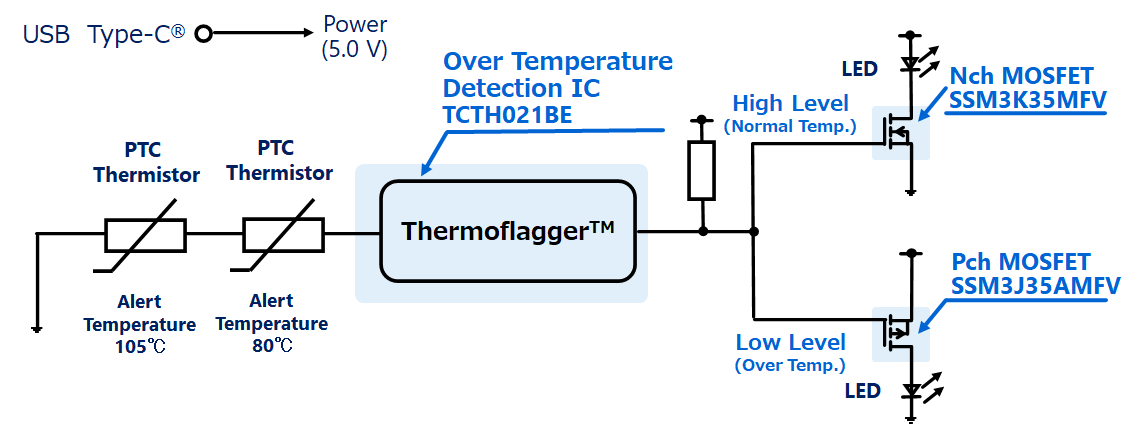

电路拓扑 过温检测IC ThermoflaggerTM的应用电路
电路 PTC热敏电阻

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡,将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
过温检测IC 检测IC 10μA,漏极开路,过温检测IC
小信号MOSFET 低边开关 N沟道MOSFET,20V,0.18A,3.0Ω@4V,SOT-723(VESM)
小信号MOSFET 高边开关 P沟道MOSFET,-20V,-0.25A,1.4Ω@4.5V,SOT-723(VESM)

相关文档

我们提供有助于设计和研究相似电路的参考资料,例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
