移相全桥(PSFB)AC-DC电源基础仿真电路

该参考设计提供基于OrCAD®的仿真电路、仿真结果和设计指南。用于设计AC-DC电源的相移全桥(PSFB)拓扑。

移相全桥(PSFB)AC-DC电源基础仿真电路的电路

特点

  • 捆绑仿真电路和器件模型
  • 能够自由编辑电源规范和器件
  • 能够在OrCAD®上设置电源规范和电路参数

说明

  • 移相全桥(PSFB)AC-DC电源的基本仿真电路,可在OrCAD®上操作。
输入电压 AC 380V
输出电压 DC 12V
输出功率 1600W

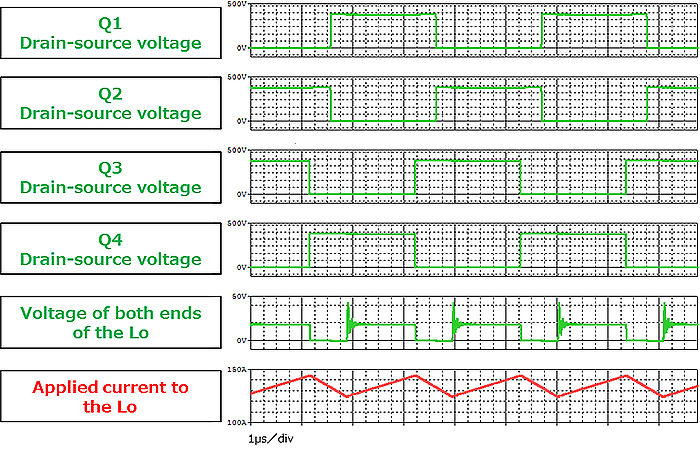

移相全桥(PSFB)AC-DC电源基础仿真电路的波形说明
波形说明

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡,将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET(N沟道500V<VDSS≤700V) 原边・4 N沟道MOSFET,600V,0.14Ω@10V,TO-247,DTMOSⅣ-H
功率MOSFET(单N沟道30V<VDSS≤60V) 副边同步整流・12 N沟道MOSFET,40V,0.0037Ω@10V,SOP Advance,U-MOSⅨ-H
