车载V2X

总方框图

车载V2X

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

天线外围电路

V2X天线外围电路示例

12V DC-DC转换器（非隔离降压型）

12V DC-DC转换器（非隔离降压型）示例

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

子方框图

天线外围电路

V2X天线外围电路示例

Radio frequency SiGe bipolar transistor

Radio frequency SiGe bipolar transistor

器件型号	MT4S300U	MT4S301U
Toshiba Package Name	SOT-343 (USQ)	SOT-343 (USQ)
V_CEO (Max) [V]	4	4
I_C (Max) [A]	0.05	0.035
f_T (Typ.) [GHz]	26.5	27.5
NF (Typ.) [dB] @ f = 2 [GHz]	0.55	0.57
Polarity	NPN	NPN

搜索产品线

12V DC-DC转换器（非隔离降压型）

12V DC-DC转换器（非隔离降压型）示例

U-MOS Series 40 V N-ch MOSFET

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	TPHR7904PB	TPWR7904PB	TKR74F04PB	TK1R5R04PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	TO-220SM(W)	D2PAK+
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	250	160
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00074	0.0015
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

电源开／关控制及反接保护电路

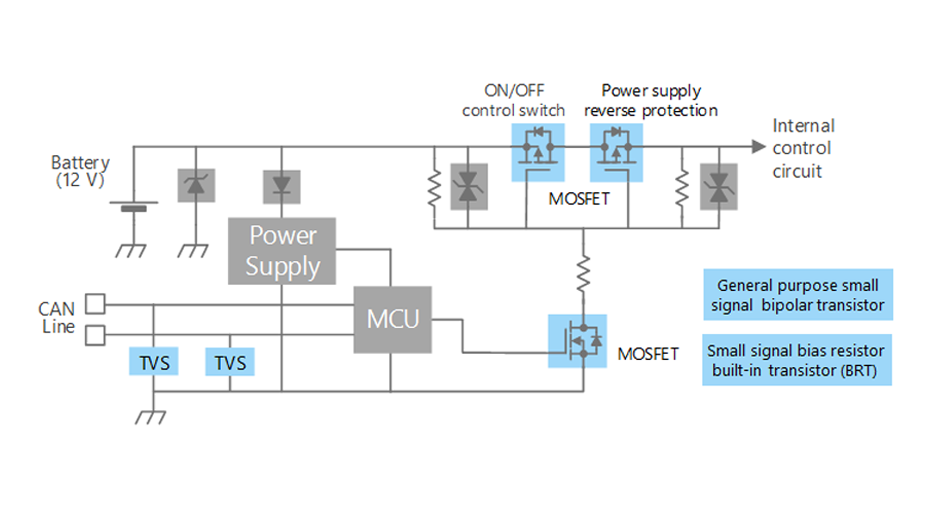

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

U-MOS series -40V / -60V P-ch MOSFET
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS series -40V / -60V P-ch MOSFET

器件型号	TJ90S04M3L	TJ60S06M3L	XPH3R114MC	TJ200F04M3L
Toshiba Package Name	DPAK+	DPAK+	SOP Advance(WF)	TO-220SM(W)
V_DSS (Max) [V]	-40	-60	-40	-40
I_D (Max) [A]	-90	-60	-100	-200
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0043	0.0112	0.0031	0.0018
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

U-MOS Series 40 V N-ch MOSFET
Gate driver (for switch)
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	TPHR7904PB	TPWR7904PB	TKR74F04PB	TK1R5R04PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	TO-220SM(W)	D2PAK+
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	250	160
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00074	0.0015
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for switch)

器件型号	TPD7104AF	TPD7106F	TPD7107F
Toshiba Package name	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线
