汽车LED前照灯

总方框图

汽车LED前照灯

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

DC-DC转换器电路

DC-DC转换器电路（非隔离升压型）

LED前照灯非隔离升压型DC-DC转换器示例

LED矩阵控制电路

LED矩阵控制电路（1）

LED前照灯矩阵控制电路示例（1）

LED矩阵控制电路（2）

LED前照灯矩阵控制电路示例（2）

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道方式）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

电源开／关控制及反接保护电路（N沟道方式）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

子方框图

DC-DC转换器电路

DC-DC转换器电路（非隔离升压型）

LED前照灯非隔离升压型DC-DC转换器示例

U-MOS Series 100 V N-ch MOSFET(1)
U-MOS Series 100 V N-ch MOSFET(2)
U-MOS Series 60 V N-ch MOSFET

U-MOS Series 100 V N-ch MOSFET(1)

器件型号	XPN1300ANC	TK60S10N1L	XPH4R10ANB	XPH6R30ANB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	SOP Advance(WF)
V_DSS (Max) [V]	100	100	100	100
I_D (Max) [A]	30	60	70	45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0133	0.00611	0.0041	0.0063
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series 100 V N-ch MOSFET(2)

器件型号	XPW4R10ANB	XPW6R30ANB	XPQ1R00AQB
Toshiba Package Name	DSOP Advance(WF)L	DSOP Advance(WF)M	L-TOGL
V_DSS (Max) [V]	100	100	100
I_D (Max) [A]	70	45	300
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0041	0.0063	0.00103
Polarity	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series 60 V N-ch MOSFET

器件型号	XPN12006NC	XPN6R706NC	XPH3R206NC	XPH2R106NC	TK90S06N1L
Toshiba Package Name	TSON Advance(WF)	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	60	60	60	60	60
I_D (Max) [A]	20	40	70	110	90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.012	0.0067	0.0032	0.0021	0.0033
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

LED矩阵控制电路

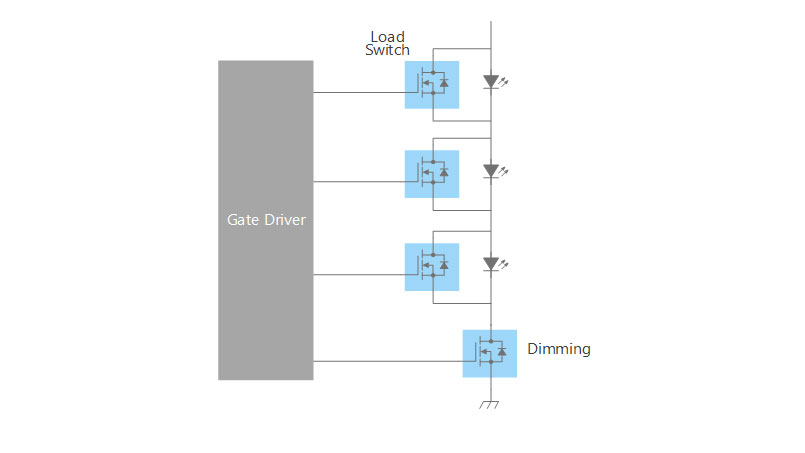

LED矩阵控制电路（1）

LED前照灯矩阵控制电路示例（1）

Semi-power MOSFET

Semi-power MOSFET

器件型号	SSM6K810R	SSM6K809R	SSM6K804R	SSM6J808R
Toshiba Package Name	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_DSS (Max) [V]	100	60	40	-40
I_D (Max) [A]	3.5	6	12	-7
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.092	0.051	0.018	0.048
Polarity	N-ch	N-ch	N-ch	P-ch

搜索产品线

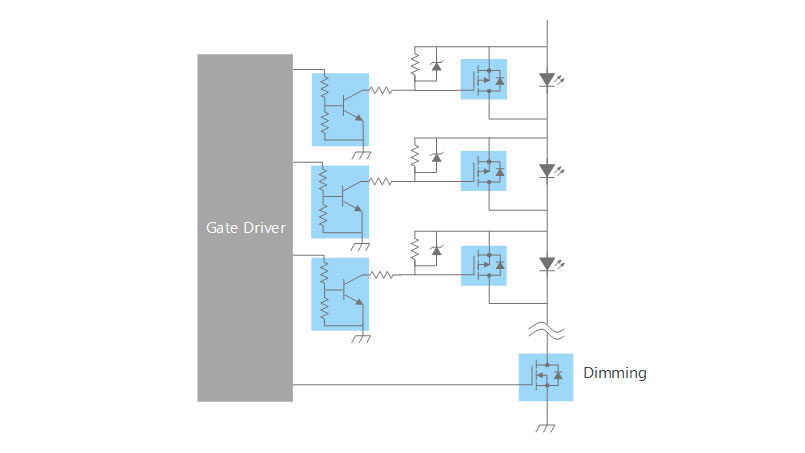

LED矩阵控制电路（2）

LED前照灯矩阵控制电路示例（2）

Semi-power MOSFET
Small signal bias resistor built-in transistor (BRT)

Semi-power MOSFET

器件型号	SSM6K810R	SSM6K809R	SSM6K804R	SSM6J808R
Toshiba Package Name	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_DSS (Max) [V]	100	60	40	-40
I_D (Max) [A]	3.5	6	12	-7
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.092	0.051	0.018	0.048
Polarity	N-ch	N-ch	N-ch	P-ch

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道方式）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

U-MOS Series -40 V / -60 V P-ch MOSFET
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series -40 V / -60 V P-ch MOSFET

器件型号	XPN9R614MC	XPH3R114MC	XPH8R316MC	TJ90S04M3L
Toshiba Package Name	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	-40	-40	-60	-40
I_D (Max) [A]	-40	-100	-90	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0031	0.0083	0.0043
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

电源开／关控制及反接保护电路（N沟道方式）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

U-MOS Series 40 V N-ch MOSFET
Gate driver (for switch)
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for switch)

器件型号	TPD7104AF	TPD7106F	TPD7107F
Toshiba Package name	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线
