适用于USB设备和电池组保护的30 V N沟道共漏极MOSFET

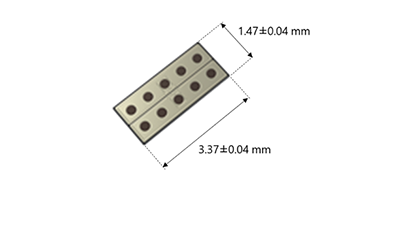

我们的30 V N沟道共漏极MOSFET SSM10N961L适用于USB设备和电池组保护应用。该产品有两个内部连接的MOSFET元件，采用芯片LGA封装TCSPAG-341501（3.37 mm×1.47 mm（典型值）），设计紧凑，厚度轻薄，导通电阻低（Rss(on) 9.9 mΩ（典型值）@VGS＝10 V）。
主要规格
（除非另有说明，Ta＝25°C）
器件型号 |
||||
|---|---|---|---|---|
极性 |
N沟道l×2 |
|||
内部连接方式 |
共漏极 |
|||
绝对最大额定值 |
源极-源极电压VSSS（V） |
30 |
||
栅极-源极电压VGSS（V） |
±20 |
|||
源极电流（DC）IS（A） [注1] |
9.0 |
|||
源极电流（DC）IS（A） [注2] |
14.0 |
|||
电气特性 |
源极-源极击穿电压V(BR)SSS（V） |
IS＝250 μA，VGS＝0 V |
最小值 |
30 |
源极-源极导通电阻RSS(ON)（mΩ） |
IS＝7 A，VGS＝10 V |
典型值 |
9.9 |
|
IS＝7 A，VGS＝4.5 V |
典型值 |
13.6 |
||
封装 |
名称 |
|||
尺寸（mm） |
典型值 |
3.37×1.47，厚度＝0.11 |
||
库存查询与购买 |
 |
|||
[注1]器件安装在一块FR4环氧树脂玻璃纤维板（FR4，25 mm×27.5 mm，厚度＝1.6 mm，Cu Pad：18 µm，407 mm2）
[注2]器件安装在一块FR4环氧树脂玻璃纤维板（FR4，25 mm×27.5 mm，厚度＝1.6mm，Cu Pad：70 µm，687.5 mm2）

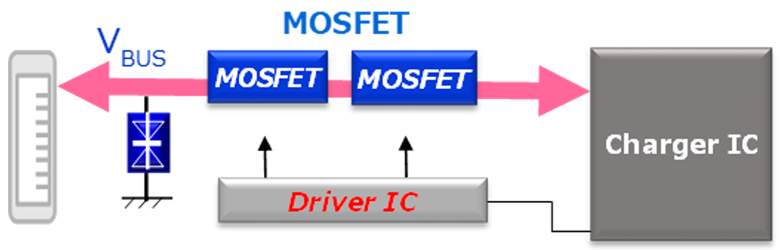

USB Type-C®充电线路应用
USB功率输出（USB PD）标准专为需要更高功率电源的电子设备而设计，可提供15 W （5 V/3 A）至最大100 W （20 V/5 A）的功率。它具有作用互换功能，允许切换电源侧和受电侧。USB充电设备需要支持双向电源，以便同时处理供电和受电。这款N沟道共漏极MOSFET以较小的贴片面积实现了低导通电阻，避免了大电流引起的发热问题，并支持双向电源。
应用电路示例

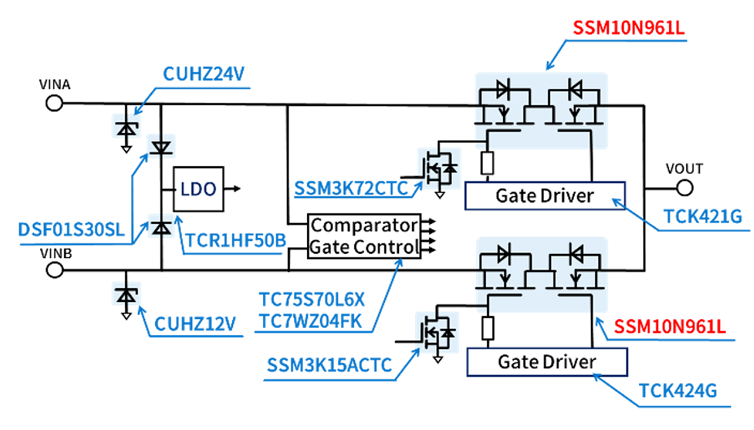

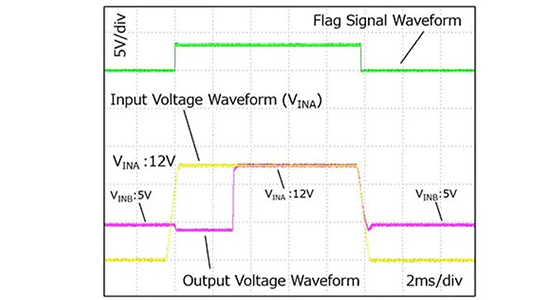

电源多路复用器电路

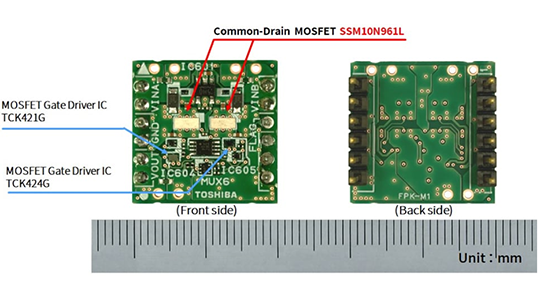

通过将这种共漏极MOSFET与我们的MOSFET驱动电路IC TCK42xG系列结合使用，可以配置具有反向电流阻断功能的负载开关电路，或者配置可在不同输入端之间通过先合后断（MBB）或先断后合（BBM） 进行切换的电源多路复用器电路。我们现发布的参考设计，[使用共漏极MOSFET的电源多路复用器电路]，有助于缩短设计和产品开发周期。
相关信息
如需了解产品的更多详情，请访问以下网页：
如需了解MOSFET产品的更多详情，请访问以下网页：
如需了解在线经销商承销的东芝产品的库存查询与购买情况，请访问以下网页：
SSM10N961L
购买、样品、及IC可靠性查询
库存查询与购买
请输入3个以上字符
| 器件型号 | Authorized Distributor | Stock Quantity | Date | Shopping Cart |
|---|
Through this website you are able to proceed to the website of our distributors ("Third Party Website") which is not under the control of Toshiba Corporation and its subsidiaries and affiliates (collectively "Toshiba"). The Third Party Website is made available to you as a convenience only and you agree to use the Third Party Website at your own risk. The link of the Third Party Website does not necessarily imply a recommendation or an endorsement by Toshiba of the Third Party Website. Please be aware that Toshiba is not responsible for any transaction done through the Third Party Website, and such transactions shall be subject to terms and conditions which may be provided in the Third Party Website.
* USB Type-C®和USB-C®是USB Implementers Forum的注册商标。
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
