运动相机

解决方案

这些文档对推荐的半导体产品的要点及其特点进行了说明。请参考其进行产品选择。



名称

总方框图

总方框图示例

子方框图

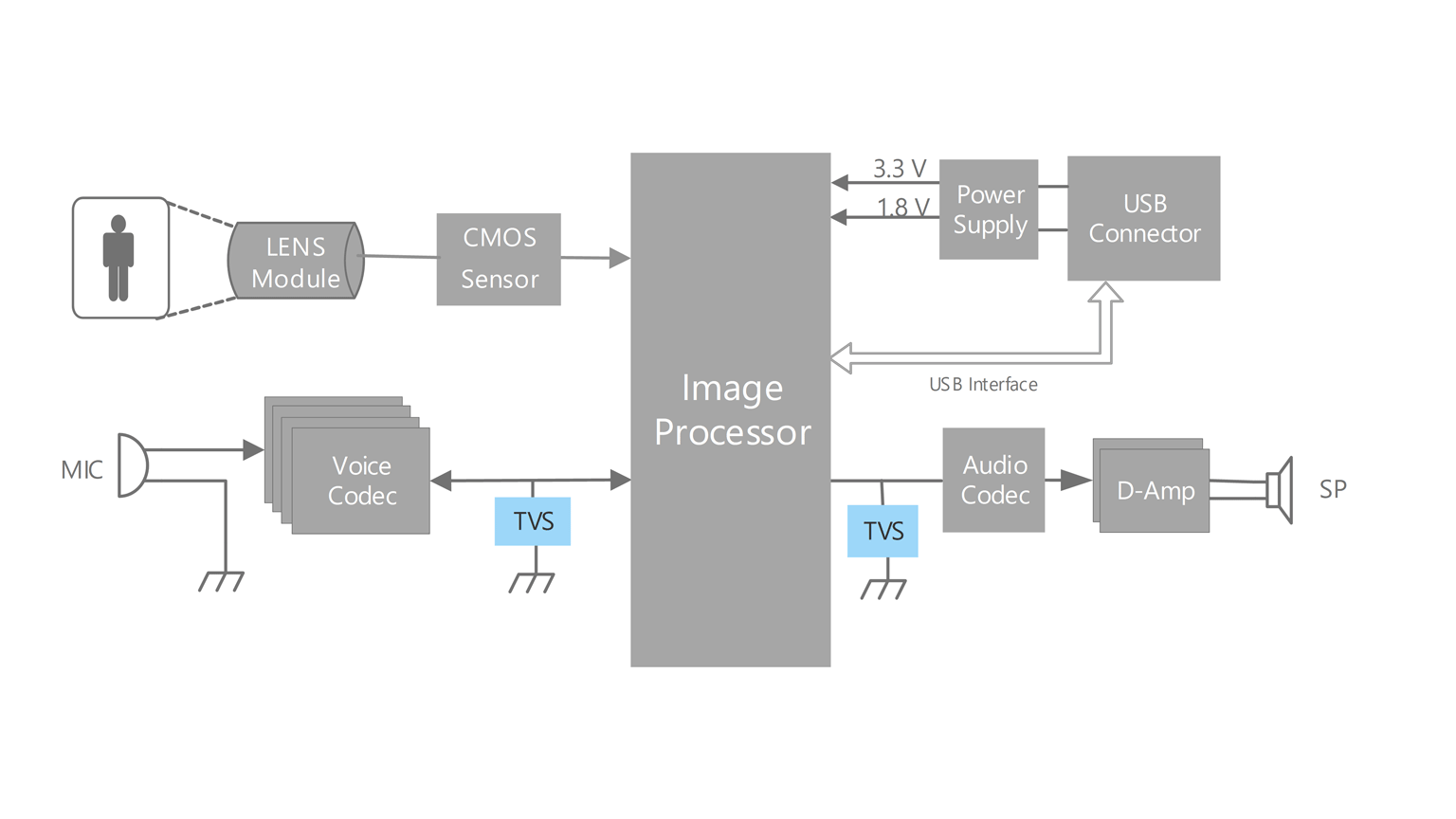

图像处理单元
使用图像识别处理器的图像处理电路示例
应用 / 运动相机
电池和USB电源
USB供电的电池充放电电路示例
应用 / 运动相机
射频单元(Wi-Fi®/Bluetooth®
无线通信用射频电路示例
应用 / 运动相机
射频单元(GPS)
GPS信号接收用RF电路示例
应用 / 运动相机

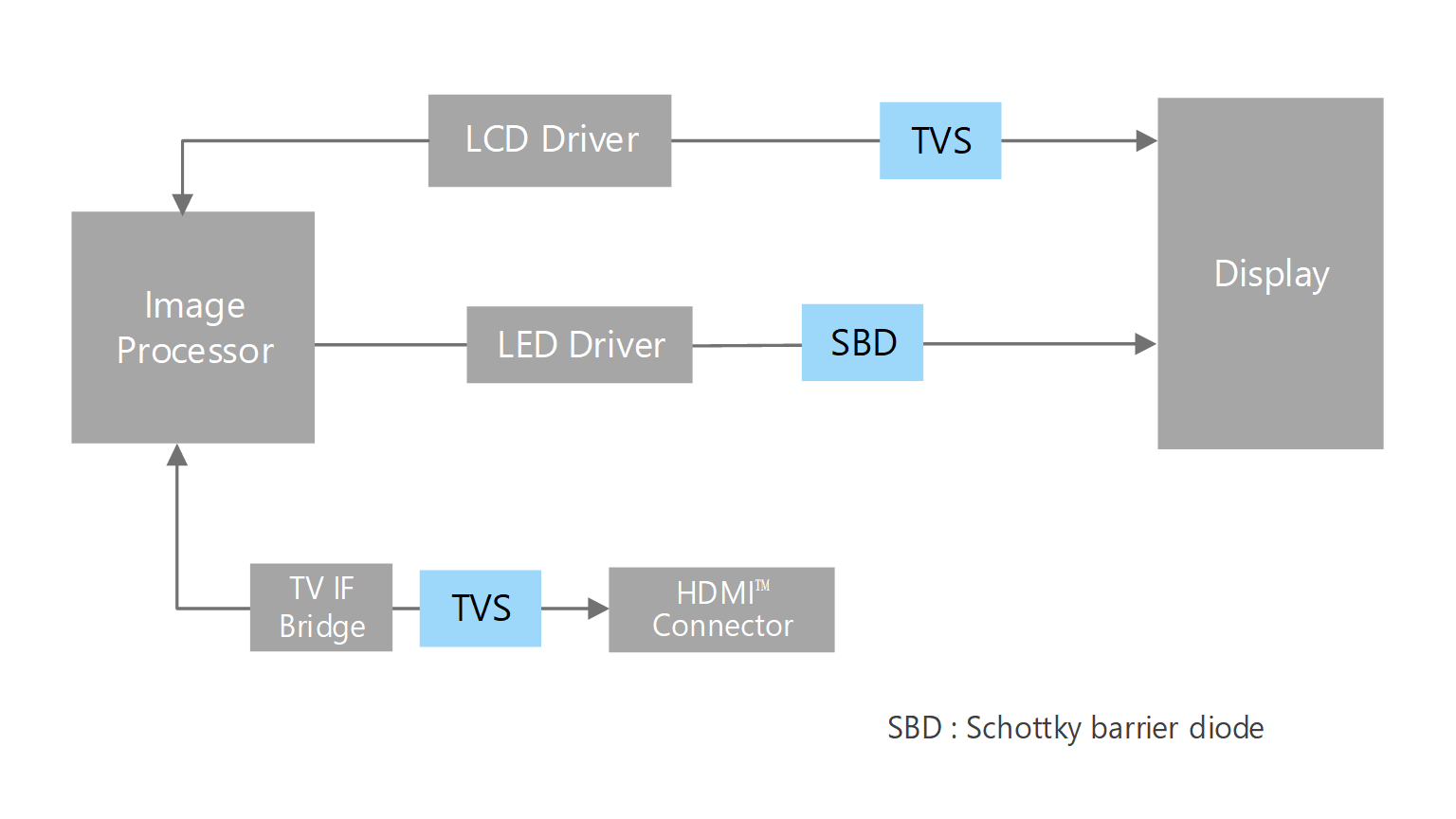

显示器单元
带触摸屏的LCD显示电路示例
应用 / 运动相机

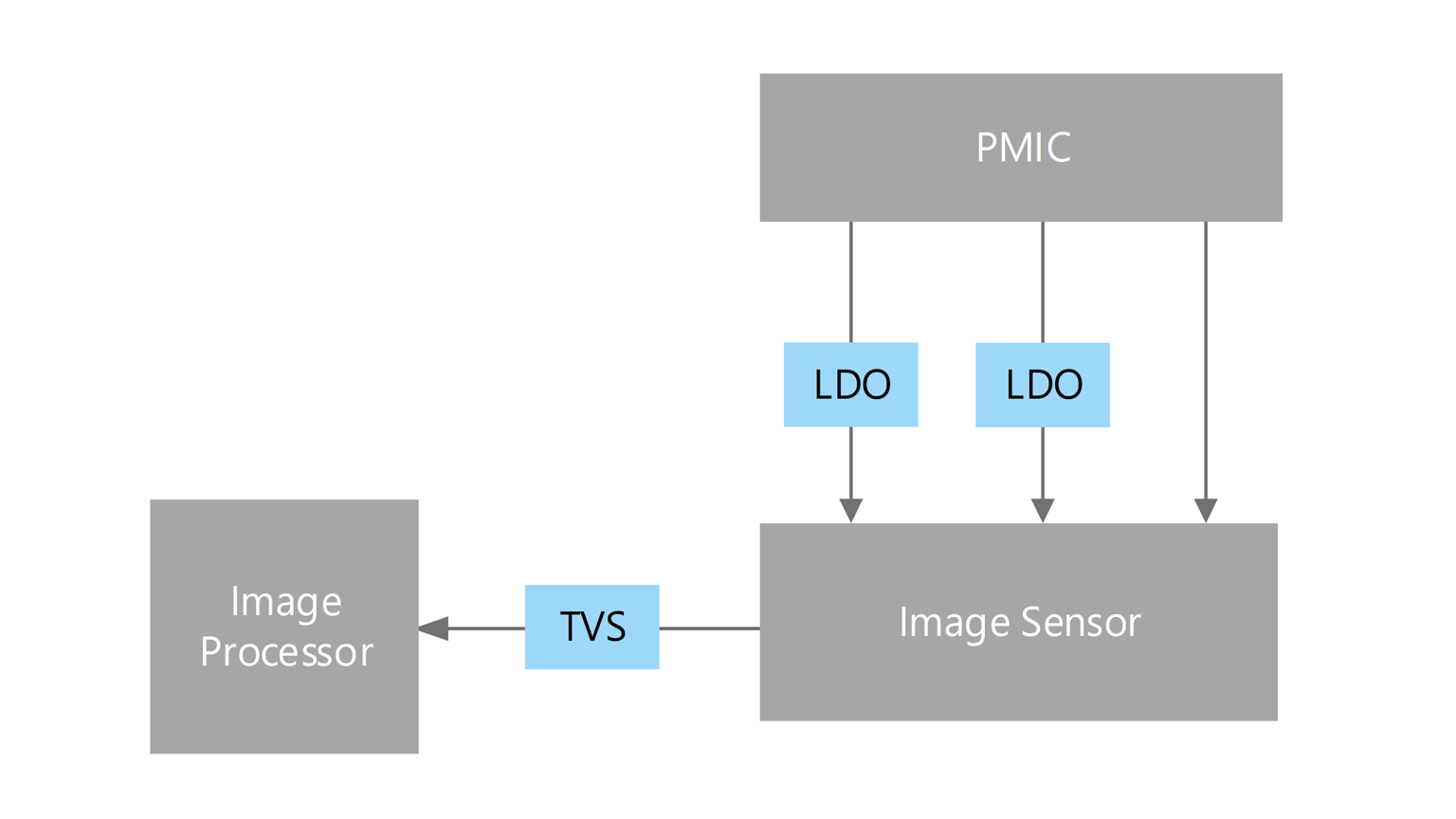

相机单元
摄影头图像传感器外围电路示例
应用 / 运动相机

文档

名称 日期

参考设计

多路复用器电路PCB照片示例
使用共漏极MOSFET的电源多路复用器电路
此参考设计中,在一个小型印刷电路板(PCB)上实现了具有2个输入和1个输出的电源多路复用器电路。我们现已在已开发的电源多路复用器电路参考设计中增加了使用共漏极MOSFET的应用电路。这些参考电路通过组合东芝多种产品线中的MOSFET栅极驱动IC和齐纳二极管等最佳器件,可以实现BBM和MBB模式的切换。
使用共漏极MOSFET的电源多路复用器电路
电源多路复用器电路PCB照片示例
电源多路复用器电路
在此参考设计中,在一个小型印刷电路板(PCB)上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合,实现具有BBM和MBB开关的理想二极管。
电源多路复用器电路 / 2输入和1输出
LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流,PSRR和动态响应的文档。LDO具有小封装,低功耗和快速的负载瞬态响应。
LDO稳压器 / TCR3UG
LDO稳压器TCR15AG(固定输出电压类型)应用&电路的电源电路示例
LDO稳压器TCR15AG(固定输出电压类型)应用&电路
介绍了TCR15AG(固定输出电压类型)的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
LDO稳压器 / TCR15AG
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出,适合消费类应用。
