用于USB PD的车载Buck-Boost DC-DC转换器

该参考设计提供了用于USB PD的车载Buck-Boost DC-DC转换器的设计指南、数据和其他内容。

PCB照片（示例）
  XPN3R804NC XPN3R804NC XPN3R804NC TPD7104AF TPD7104AF XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC SSM6K804R XPN3R804NC XPN3R804NC

Click on components for more details

特点

  • 效率（选项 1）：96.4%（最大值）（Vin＝10.5V，Vout＝15V，功率＝45W）
  • 效率（选项 2）：95.5%（最大值）（Vin＝10.5V，Vout＝15V，功率＝45W）
  • 外形尺寸：90mm×40mm
  • 多种MOSFET可供选择

说明

输入电压 DC 5V至18V，12.6V（典型值）
输出电压 DC 3.3V至21V
输出功率 60W

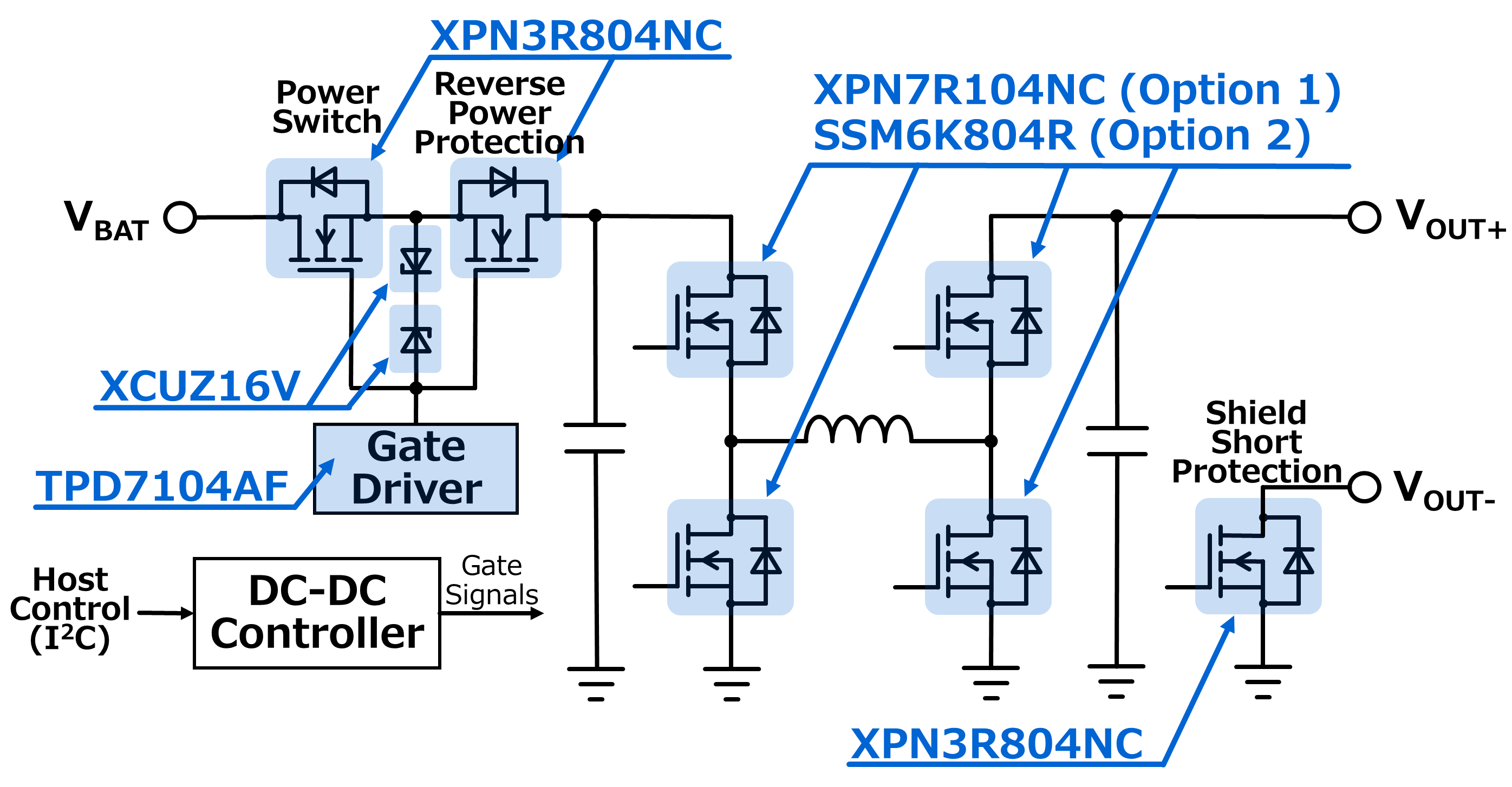

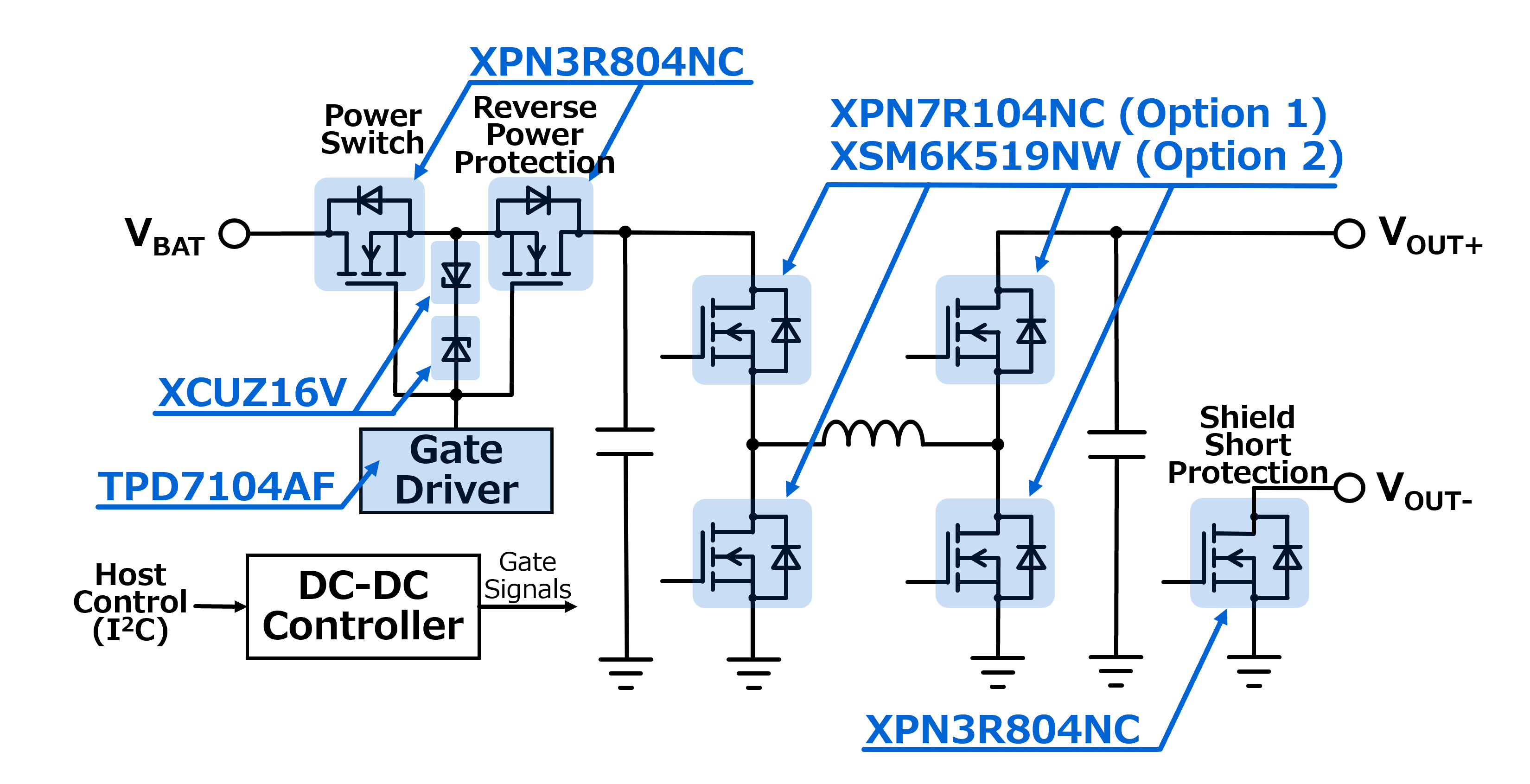

电路拓扑 H桥Buck-Boost电路

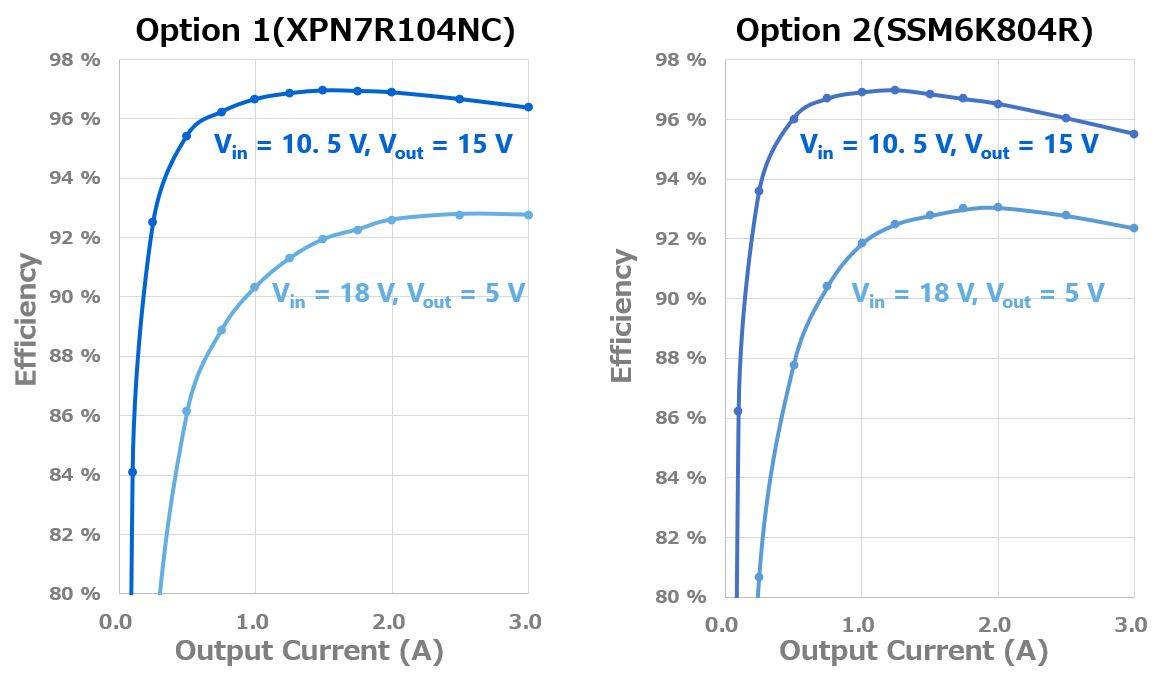

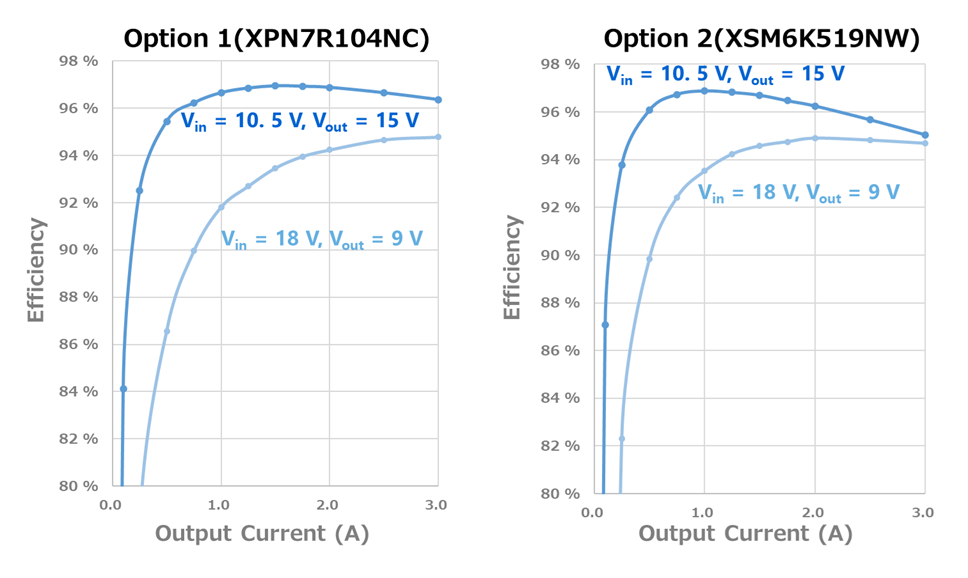

效率曲线
效率曲线

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道单30V＜VDSS≤60V） H桥开关（选项1）・4 N沟道MOSFET，40V，20A，0.0071Ω@10V，TSON Advance(WF)
小型低导通电阻MOSFET H桥开关（选项2）・4 N沟道，MOSFET，40V，12A，18mΩ@4.5V，TSOP6F
功率MOSFET（N沟道单30V＜VDSS≤60V） 开关・3 N沟道MOSFET，40V，40A，0.0038Ω@10V，TSON Advance(WF)
Zener diode Gate Signal Protection・2
 16 V Zener Diode, SOD-323(USC)
智能功率器件（带内置电荷泵的高边功率MOSFET驱动IC） 栅极驱动IC・1 用于高边开关的汽车栅极驱动IC，PS-8

应用

车载USB电源充电器
Such as reduction of power supply and signal noise and reduction of power consumption are important in designing USB power charger. Toshiba provides information on a wide range of semiconductor products suitable for circuit for cigar socket or accessory circuits, etc., along with circuit configuration examples.
详细信息
车载DC-DC转换器
Such as reduction of power consumption and miniaturization are important in designing DC-DC converter. Toshiba provides information on a wide range of semiconductor products suitable for step-up or step-down DC-DC converter units, etc., along with circuit configuration examples.
详细信息
车载IVI
Such as information sharing and reduction of power consumption are important in designing IVI. Toshiba provides information on a wide range of semiconductor products suitable for display and audio output section, video and voice input section, wireless communications section, etc., along with circuit configuration examples.
详细信息
