100W LLC DC-DC转换器

此参考设计提供了使用LLC谐振实现零电压开关的100W LLC DC-DC转换器的设计指南、数据和其他内容。

100W LLC DC-DC转换器的电路板照片

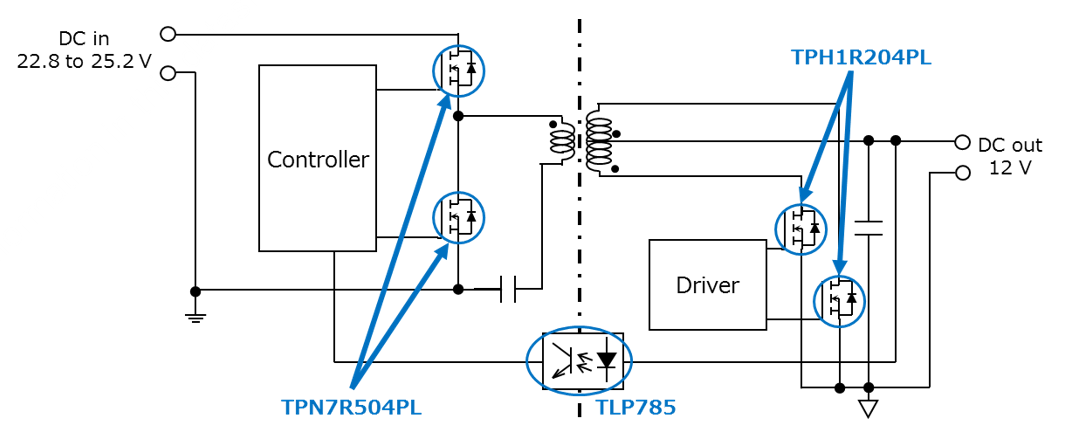

TPN7R504PL TPN7R504PL TLP785 TPH1R204PL TPH1R204PL

Click on components for more details

特点

  • 总效率：88%（Vin＝24V，100%负载的条件下）
  • 外形尺寸：110mm×110mm×35mm（不包括背面的输入和输出端子）
  • 提供采用了理想的功率MOSFET和光耦的解决方案

说明

输入电压 DC 22.8V至25.2V
输出电压 DC 12V
输出功率 100W
电路拓扑 LLC谐振＋同步整流电路

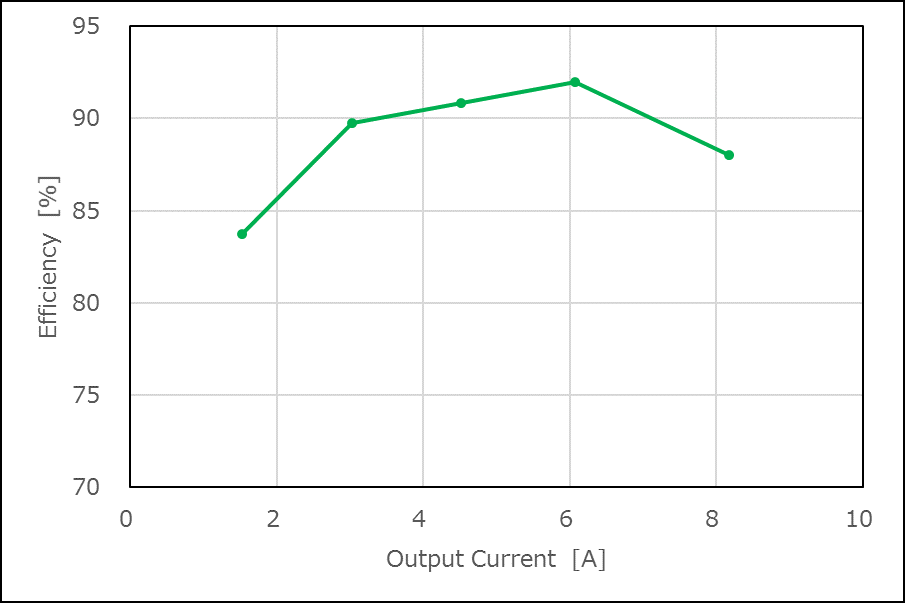

效率曲线
效率曲线

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道单30V＜VDSS≤60V) 原边主开关・2 N沟道MOSFET，40V，0.0075Ω@10V，TSON Advance，U-MOSⅨ-H
功率MOSFET（N沟道单30V＜VDSS≤60V) 副边・2 N沟道MOSFET，40V，0.00124Ω@10V，SOP Advance，U-MOSⅨ-H
