东芝电子元件及存储装置株式会社(简称“东芝”)现已推出适用于半导体测试设备的低压光继电器“TLP3450S”。

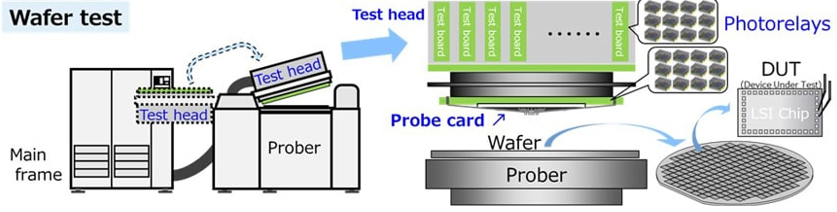

半导体测试设备(ATE:自动测试设备)通过向系统LSI或半导体存储器等被测器件(DUT)的指定引脚施加电压/电流,验证DUT是否正常工作。一些光继电器(MOSFET输出)作为一种固态继电器,用于切换指定引脚的回路。
ATE必须具有高吞吐量,以便同时测量具有大量引脚的多个DUT。因此,其必须具备高速开关功能,以减少开关动作造成的测试时间损失。同时,为满足该需求,还必须研制微型光继电器,从而在有限的电路板空间内实现大量贴装目的。
此外,由于其尺寸小、工作温度高,因此除了ATE应用外,它还是一种可广泛应用于可编程逻辑控制器(PLC)和其它工业设备的半导体开关。
新产品TLP3450S采用小型封装S-VSON4T。我们还改善了红外线LED的光输出性能,并优化光电检测器器件(光电二极管阵列)的设计。因此,新产品的开关时间(导通时间)为80 μs(最大值),仅为现有产品TLP3450的40%。另外,TLP3450S的输出电容更小、导通电阻更低。当输出关断时,输出电容会影响高频信号泄漏;而当输出导通时,导通电阻会影响信号衰减。对于可非常精确且快速地测量DUT的半导体测试设备,TLP3450S适用于这类设备的引脚电子。

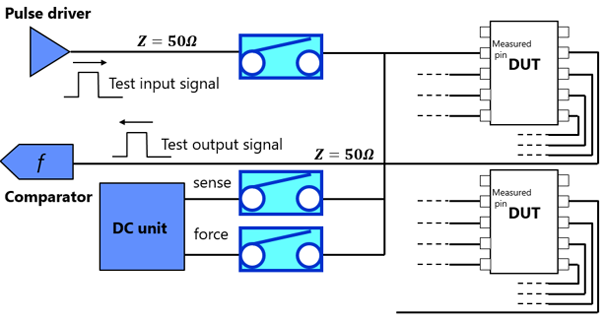

在实际应用中,ATE必须在有限的时间内测量带有许多端子的很多DUT。如果光继电器本身的开关时间很慢,DUT测试时间就会更长。本产品的导通时间为80 μs(最大值),仅为现有产品TLP3450的40%。这对系统的整体吞吐量很有帮助。

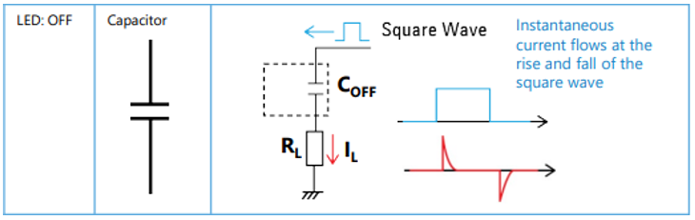

MOSFET的断态输出引脚之间的电容称为输出电容,用COFF表示。当除直流电流外的信号(如脉冲)受控时,且光继电器处于断态的情况下,信号会通过该电容发生泄漏。特别是在ATE中,必须非常精确地测量DUT,但如果COFF较大,这种方法不太可行,因为容易产生泄漏电流。现有产品TLP3450的COFF为0.8 pF(典型值),而本产品达到了0.6 pF(典型值),可以进一步抑制断态情况下的信号泄漏。

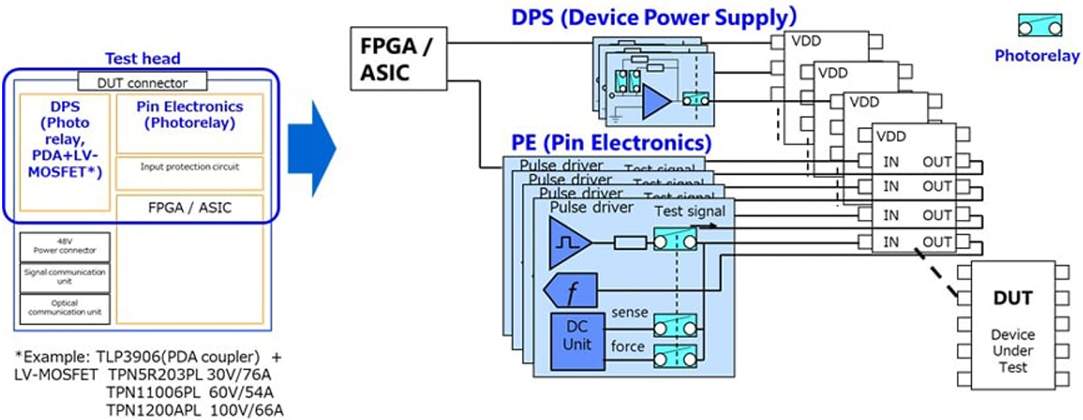

测试头分为两大类:器件电源(DPS)类和引脚电子(PE)类。ATE使用继电器来切换电源和信号,从而同时测量多个DUT。虽然测试设备高速处理等技术创新并不常见,但对于必须满足低成本和高可靠性要求的半导体测试设备而言,高密度测试板必不可少。现有的机械式继电器无法满足这些要求,半导体继电器(光继电器)可取代它们,从而可在有限的电路板空间内贴装许多光继电器。新型TLP3450S产品采用小型封装S-VSON4T(1.45 mm×2.0 mm(典型值),t=1.4 mm(最大值)),有助于提高贴装密度。与现有产品TLP3450相比,其封装区域大约减小了18%。

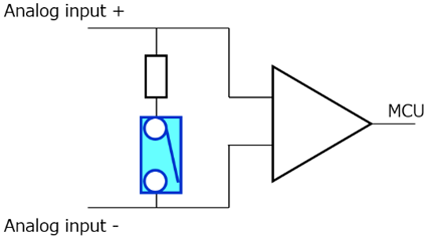

*其还适用于具有多个接口的小型框架应用,例如可编程逻辑控制器(PLC)。
(Ta=25 °C)
