3相逆变器隔离栅极驱动电路

近年来，工业设备中的3相逆变器已成为实现低碳社会的重要因素。本电路是具有各种保护功能的栅极驱动电路，可安全地驱动3相逆变器使用的功率模块。
该参考设计提供了电路各部分的设计技巧、操作方法以及电路图和PCB图案等设计信息，请在设计中使用它们。

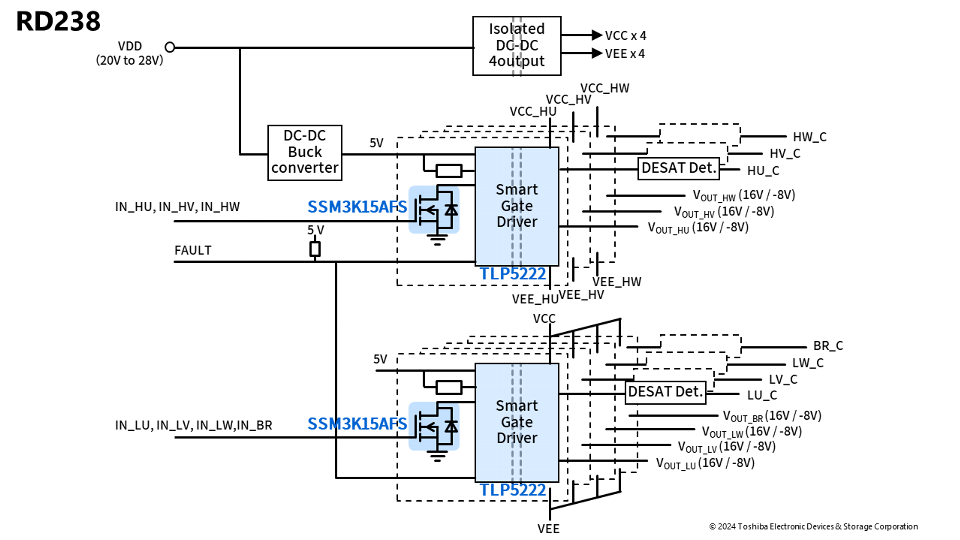

这是3相逆变器隔离栅极驱动电路的图片。
电路板外观
SSM3K15AFS SSM3K15AFS SSM3K15AFS SSM3K15AFS TLP5222 TLP5222 TLP5222 TLP5222

Click on components for more details

特点

  • 开发了具备多种保护功能的3相逆变器隔离栅极驱动器
  • 实现7合1功率模块的栅极驱动

说明

控制电源电压 DC24 V
驱动通道数 7通道：U相（低边、高边），V相（低边、高边），W相（低边、高边），BR电路
栅极控制信号输入 5V CMOS
栅极驱动输出 ＋16 V (典型值)／－8 V（典型值）

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
光耦（光电IC输出） 智能栅极驱动光耦・7 光耦（光电IC输出）IGBT／MOSFET栅极驱动电路，IOP=+/-2.5 A, 5000 Vrms, SO16L
小信号MOSFET 输入信号驱动・7 N沟道MOSFET, 30 V, 0.1 A, 3.6 Ω@4V, SOT-416(SSM)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

变频器／伺服
在设计变频器／伺服时，低功耗、小型化和稳定运行等非常重要。东芝提供适用于电源单元、电机驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
详细信息
大型太阳能逆变器
在设计大型太阳能逆变器时，高效率和小型化等非常重要。东芝提供了适用于逆变器电路单元、栅极驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
详细信息
