SiC MOSFET模块的栅极驱动电路

该参考设计提供了用于驱动工业电机驱动器等功率转换设备中使用的SiC MOSFET模块的栅极。它可以通过使用外部缓冲MOSFET，以大电流驱动SiC MOSFET模块的栅极。

这是SiC MOSFET模块得栅极驱动电路图片
电路板外观
TLP5231 TLP5231 TPC8132 TPC8132 SSM6K804R SSM6K804R SSM6K804R SSM6K804R TCR1HF50B TCR1HF50B SSM3K15AFS SSM3K15AFS 2SC6026MFV 2SC6026MFV TLP5231 TLP5231 TPC8132 TPC8132 SSM6K804R SSM6K804R SSM6K804R SSM6K804R TCR1HF50B TCR1HF50B SSM3K15AFS SSM3K15AFS 2SC6026MFV 2SC6026MFV

Click on components for more details

特点

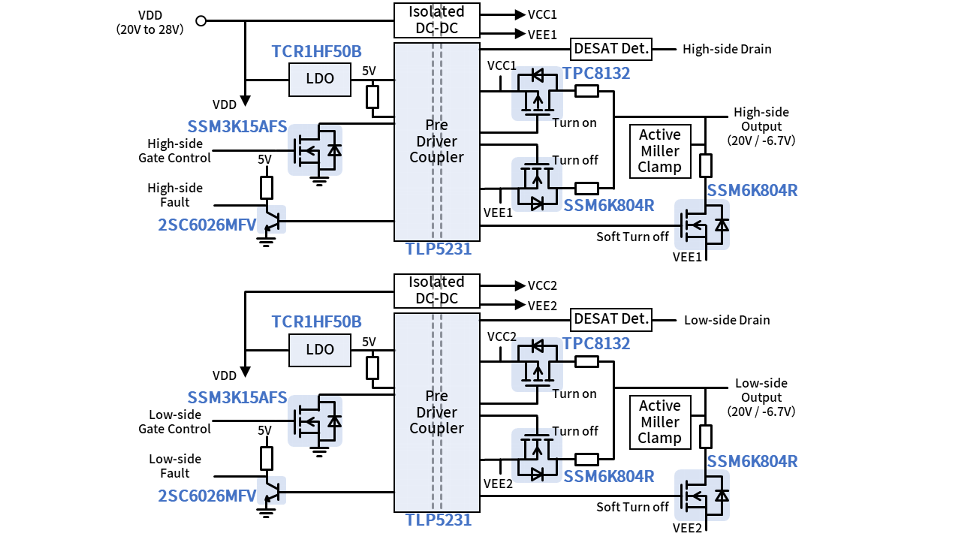

  • 开发了适用于大电流／高电压SiC MOSFET模块的具有多种保护功能的隔离栅极驱动器
  • 参数设置与我们的SiC MOSFET模块（MG400V2YMS3、MG600Q2YMS3、MG250YD2YMS3）组合使用
  • 尺寸与我们的SiC MOSFET模块相同

说明

控制电源电压 DC 24 V
驱动通道数 2通道：低边，高边
栅极控制信号输入 5 V CMOS
栅极驱动输出 ＋20 V（典型值）／－6.7 V（典型值）

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
光耦（光电IC输出） 预驱电路・2 光耦（光电IC输出），功率器件预驱电路，IOP=+/-2.5 A，5000 Vrms，SO16L
功率MOSFET（P沟道单通道） 打开缓冲器・2 P沟道MOSFET，-40 V，0.025 Ω@10 V，SOP-8，U-MOSⅥ
小型低导通电阻MOSFET 关闭缓冲器・4 N沟道MOSFET，40 V，12 A，18 mΩ@4.5 V，TSOP6F
低压差（LDO）线性稳压器 产生控制电源电压・4 高电压、低静态电流、快速负载瞬态CMOS线性稳压器
小信号MOSFET 输入信号驱动・２ N沟道MOSFET，30 V，0.1 A，3.6 Ω@4 V，SOT-416(SSM)
低频小信号放大晶体管 故障检测信号输出・2 NPN双极晶体管，50 V，0.15 A，SOT-723(VESM)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

变频器／伺服
在设计变频器／伺服时，低功耗、小型化和稳定运行等非常重要。东芝提供适用于电源单元、电机驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
详细信息
大型太阳能逆变器
在设计大型太阳能逆变器时，高效率和小型化等非常重要。东芝提供了适用于逆变器电路单元、栅极驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
详细信息
