使用SmartMCDTM的车载车身电子电机驱动电路

我们开发了一种使用SmartMCDTM（一种内置微控制器的栅极驱动IC）进行无感矢量控制车载车身电机控制电路。该参考设计对各种电路的设计要点、设计数据和使用方法进行了说明。

电路板外观
电路板外观

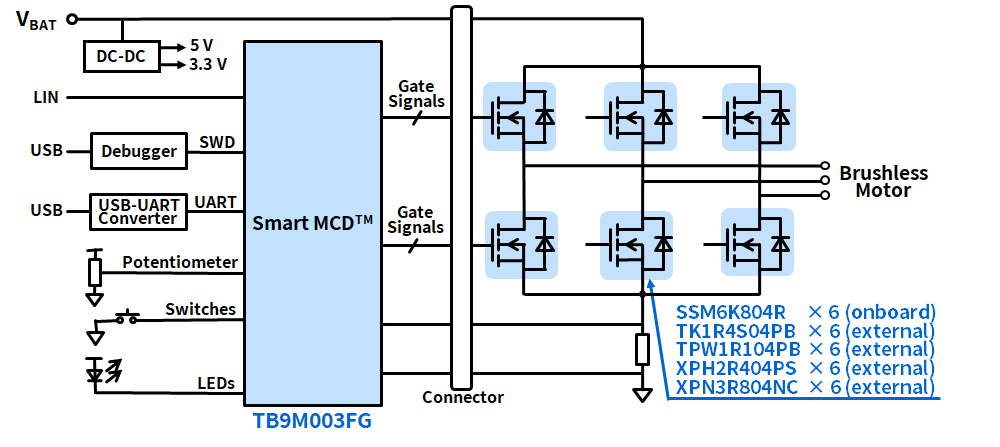

TB9M003FG TB9M003FG SSM6K804R TK1R4S04PB TPW1R104PB XPH2R404PS XPN3R804NC SSM6K804R SSM6K804R SSM6K804R SSM6K804R SSM6K804R SSM6K804R

Click on components for more details

特点

  • 通过使用SmartMCDTM实现紧凑的系统，集成了内置矢量引擎的MCU和各种外围电路。
  • 内置MCU的3相无刷电机无感矢量控制
  • 外形尺寸：130 mm×73 mm
  • 还可以在主板顶部使用外部逆变器板来驱动大电流电机。

说明

输入电压 DC 6 V至18 V，12 V（典型值）
最大电机驱动电流 30 A（外部逆变器板）
支持的电机和控制方式 3相无刷电机，无感矢量控制
硬件保护 过流指示（使用板载逆变器时为5.6 A）

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
车载预驱IC 主板・1 带MCU的车载BLDC电机预驱IC
小型低导通电阻MOSFET 逆变器板・6 N沟道，MOSFET，40 V，12 A，18 mΩ@4.5 V，TSOP6F
功率MOSFET（N沟道单型30V<VDSS≤60V） 逆变器板・6 N沟道MOSFET，40 V，120 A，0.00135 Ω@10 V，DPAK+
功率MOSFET（N沟道单型30V<VDSS≤60V） 逆变器板・6 N沟道MOSFET，40 V，120 A，0.00114 Ω@10 V，DSOP Advance(WF)M
功率MOSFET（N沟道单型30V<VDSS≤60V） 逆变器板・6 N沟道MOSFET，40 V，90 A，0.0024 Ω@10 V，SOP Advance(WF)
功率MOSFET（N沟道单型30V<VDSS≤60V） 逆变器板・6 N沟道MOSFET，40 V，40 A，0.0038 Ω@10 V，TSON Advance(WF)
