智能栅极驱动耦合器评估板

该参考设计提供了智能栅极驱动耦合器评估板的设计指南、数据和其他内容。

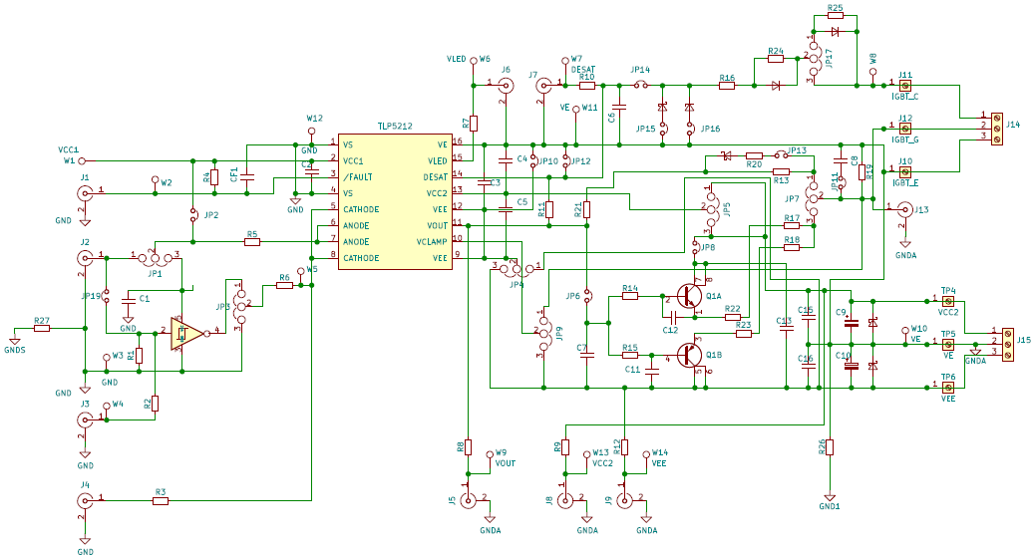

智能栅极驱动耦合器评估板的评估板图片
TLP5212

Click on components for more details

特点

  • IGBT退饱和检测
  • 隔离故障状态反馈
  • IGBT软开关
  • 有源米勒钳位（AMC）
  • 欠压锁定 (UVLO)

说明

  • 易于评估的智能栅极驱动器耦合器
  • 可选择驱动LED、驱动缓冲晶体管或驱动IGBT／功率MOSFET
  • 可调整各种电路常数和可选择启用或禁用内部功能

下载解决方案概览材料

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
栅极驱动光耦 主要部件・1 光耦（光电IC输出）、IGBT驱动IC、IOP＝+/-4.0A、5000Vrms、SO16L
栅极驱动光耦 主要部件・1 光耦（光电IC输出）、IGBT驱动IC、IOP＝+/-4.0A、5000Vrms、SO16L

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
