电源多路复用器电路

在此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合，实现具有BBM和MBB开关的理想二极管。

PCB照片示例
PCB照片示例

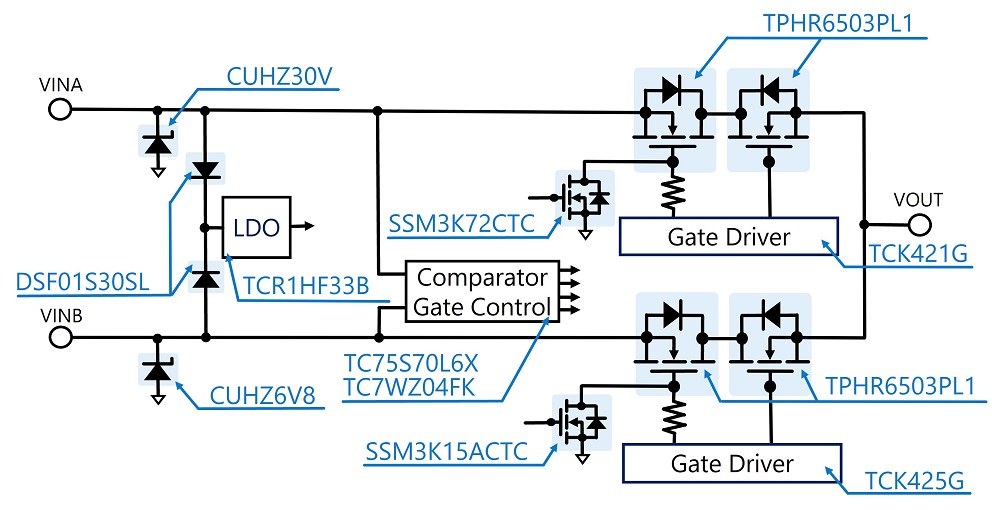

CUHZ30V TPHR6503PL1 TPHR6503PL1 DSF01S30SL SSM3K72CTC TCR1HF33B TCK421G DSF01S30S TC7WZ04FK TPHR6503PL1 TPHR6503PL1 CUHZ6V8 SSM3K15ACTC TCK425G

Click on components for more details

特点

  • 2cm×2cm小尺寸电路板贴装，具有2个输入和1个输出的电源多路复用器电路
  • 输入电压范围为5V至24V、输出电流高达5A的5种参考电路产品线。
  • 支持USB功率输出、快速充电、无线供电等多种电源系统的切换
  • 可切换MBB（先合后断）、BBM（先断后合）操作
  • 理想二极管特性

说明

电路 双输入单输出电源多路复用器电路
输入VINA／输入VINB 5V／20V，5V／12V，9V／20V，5V／12V，12V／24V
输出电流（最大值） 3A至5A

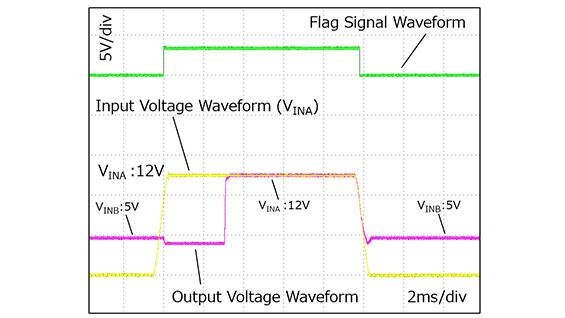

MBB波形示例
MBB波形示例

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
齐纳二极管 模组板 12V齐纳二极管，SOD-323HE(US2H)
齐纳二极管 模组板 16V齐纳二极管，SOD-323HE(US2H)
齐纳二极管 模组板 30V齐纳二极管，SOD-323HE(US2H)
齐纳二极管 模组板 6.8V齐纳二极管，SOD-323HE(US2H)
肖特基势垒二极管 模组板 30V/0.1A肖特基势垒二极管，SOD-962(SL2)
小信号MOSFET 模组板 N沟道MOSFET，30V，0.1A，3.6Ω@4V，CST3C
小信号MOSFET 模组板 N沟道MOSFET，60V，0.15A，3.9Ω@10V，CST3C
小型低导通电阻MOSFET 模组板 N沟道MOSFET，30V，15A，0.0089Ω@10V，SOT-1220(UDFN6B)
比较器 模组板 单比较器（CMOS）, 5.5V，+/-2.75V，MP6C
L-MOS SHS系列（TC74LCX等效产品） 模组板 单门逻辑（L-MOS），施密特缓冲器，SOT-363(US6)
L-MOS SHS系列（TC74LCX等效产品） 模组板 单门逻辑（L-MOS），反相器，SOT-765(US8)
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6E
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6E
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6G
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6G
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6G
负载开关IC 模组板 2.7V至28V外部MOSFET驱动IC，WCSP6G
eFuse IC 模组板 4.4V至13.2V／3.65A eFuse IC，53mΩ，WSON10
eFuse IC 模组板 4.4V至18V／5.0A eFuse IC，28mΩ，WSON10B
功率MOSFET（N沟道单型VDSS≤30V） 模组板 N沟道MOSFET，30V，0.00065Ω@10V，SOP Advance(N)，U-MOSⅨ-H
功率MOSFET（N沟道单型30V＜VDSS≤60V） 模组板／基板 N沟道MOSFET，40V，0.00085Ω@10V，SOP Advance(N)，U-MOSⅨ-H
功率MOSFET（N沟道单型VDSS≤30V） 模组板 N沟道MOSFET，30V，0.0016Ω@10V，TSON Advance，U-MOSⅨ-H
负载开关IC 基板 2.7V至28V外部MOSFET驱动IC，WCSP6E
L-MOS SHS系列（TC74LCX等效产品） 基板 单门逻辑（L-MOS），施密特缓冲器，SOT-363(US6)
点稳压器（单路输出） 基板 200mA固定输出LDO稳压器，4.8V，SOT-25(SMV)
偏置电阻内置晶体管（BRT） 基板 NPN偏置电阻内置晶体管（BRT），1kΩ／10kΩ，SOT-723(VESM)
偏置电阻内置晶体管（BRT） 基板 PNP偏置电阻内置晶体管（BRT），10kΩ／10kΩ，SOT-723(VESM)
开关二极管 基板 80V/0.1A开关二极管，SOD-523(ESC)
低压差（LDO）线性稳压器 模组板 高电压，低静态电流，快速负载瞬态CMOS线性稳压器
低压差（LDO）线性稳压器 模组板 高电压，低静态电流，快速负载瞬态CMOS线性稳压器
