半桥（HB）AC-DC电源基础仿真电路

该参考设计提供基于OrCAD®的仿真电路、仿真结果和设计指南。用于设计AC-DC电源的半桥（HB）拓扑。

半桥（HB）AC-DC电源基础仿真电路

特点

  • 捆绑仿真电路和器件模型
  • 能够自由编辑电源规范和器件
  • 能够在OrCAD®上设置电源规范和电路参数

说明

  • 半桥AC-DC电源的基础仿真电路，可在OrCAD®上操作。
输入电压 AC 380V
输出电压 DC 24V
输出功率 300W

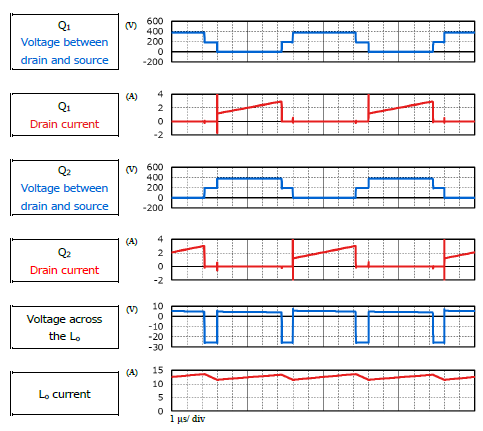

半桥（HB）AC-DC电源基础仿真电路的波形
波形

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道500V＜VDSS≤700V） 原边・2 N沟道MOSFET，600V，0.38Ω@10V，TO-220SIS，DTMOSⅣ
功率MOSFET（N沟道150V＜VDSS≤250V） 副边
同步整流・6		 N沟道MOSFET，200V，0.029Ω@10V，SOP Advance，U-MOSⅧ-H
