1.6kW，80+白金级高效服务器AC-DC电源

该参考设计提供了使用半无桥／隔离相移全桥的1.6kW 80+白金级电源的设计指南，数据和其他内容。

1.6kW，80+白金级高效服务器AC-DC电源的特点

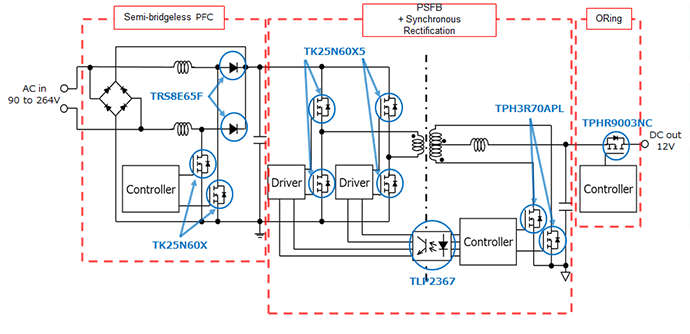

1.6kW，80+白金级高效服务器AC-DC电源的方框图

特点

  • 单个机架尺寸，高效率，大功率输出电源
  • 总效率93%（Vin＝230V@100%负载条件）
  • 外形尺寸：307mm×133mm×43mm（包括PWB下的底板和覆盖在散热片上的顶板）
  • 提供完全适当的功率器件（MOSFET和SiC二极管）和光耦

说明

输入电压 AC 90V至264V
输出电压 DC 12V
输出功率 0.8kW（AC 100V系统输入）, 1.6kW（AC 200V系统输入）
电路拓扑 无桥PFC、相移全桥＋同步整流、输出的Oring电路

下载解决方案概览材料 (PDF:481KB)

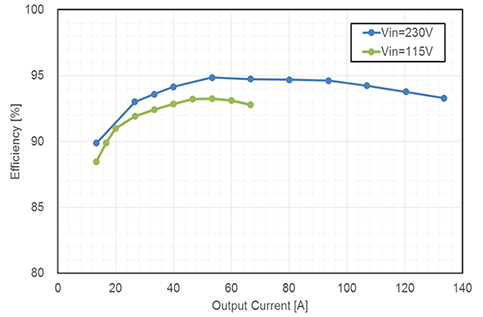

1.6kW，80+白金级高效服务器AC-DC电源的效率曲线
效率曲线

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道500V＜VDSS≤700V） PFC・4 N沟道MOSFET，600V，0.125Ω@10V，TO-247，DTMOSⅣ-H
SiC肖特基二极管 PFC・2 650V／8A SiC肖特基势垒二极管，TO-220-2L
功率MOSFET（N沟道500V＜VDSS≤700V） 原边・4 N沟道MOSFET，600V，0.14Ω@10V，TO-247，DTMOSⅣ-H
功率MOSFET（单N沟道60V＜VDSS≤150V） 副边・8 N沟道MOSFET，100V，0.0037Ω@10V，SOP Advance，U-MOSⅨ-H
功率MOSFET（单N沟道VDSS≤30V） Oring・10 N沟道MOSFET，30V，0.0009Ω@10V，SOP Advance，U-MOSⅧ
光耦 原边和副边之间的通信・4 光耦（光电IC输出），高速，50Mbps，5000Vrms，SO6L
