无绳吸尘器

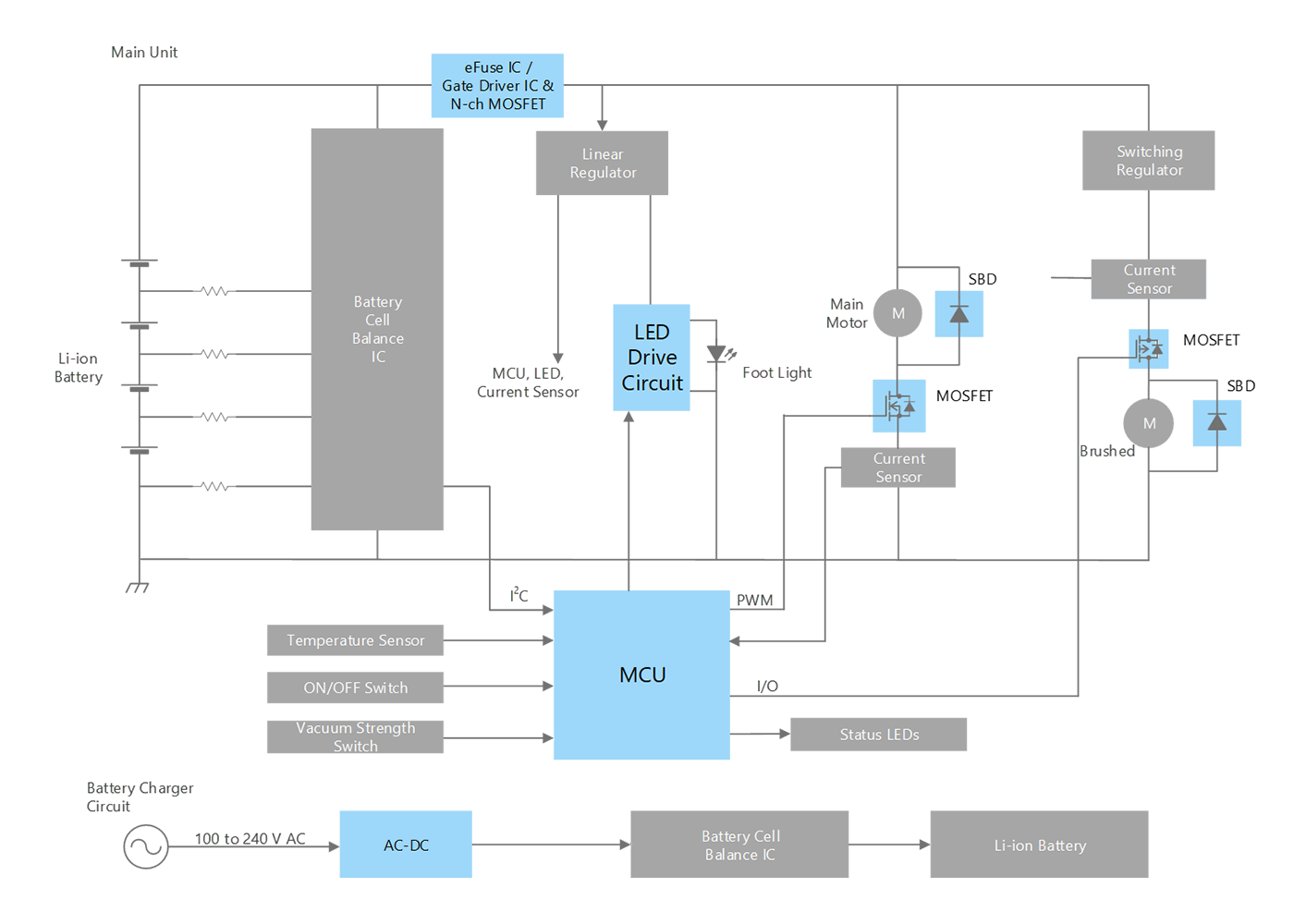

总方框图

无绳吸尘器

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

主要电机驱动电路（直流有刷电机）

主要电机驱动电路（直流有刷电机）（1）

使用MOSFET的主要电机驱动电路示例

主要电机驱动电路（直流有刷电机）（2）

使用MOSFET的主要电机驱动电路示例

主要控制电路

使用MCU的主要控制电路示例

头部电机驱动电路（直流有刷电机）

使用MOSFET的头部电机驱动电路示例

LED照明驱动电路

使用双极晶体管的LED驱动电路示例

反激式AC-DC电路

AC-DC反激电源电路示例

子方框图

主要电机驱动电路（直流有刷电机）

主要电机驱动电路（直流有刷电机）（1）

使用MOSFET的主要电机驱动电路示例

U-MOS Series N-ch MOSFET(1)
U-MOS Series N-ch MOSFET(2)
Schottky barrier diode
CMOS operational amplifier
MCU

U-MOS Series N-ch MOSFET(1)

器件型号	TPH7R006PL	TPH4R008QM	TPH2R408QM
Toshiba Package Name	SOP Advance	SOP Advance(N)	SOP Advance
V_DSS (Max) [V]	60	80	80
I_D (Max) [A]	79	86	120
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.007	0.004	0.00243
Polarity	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series N-ch MOSFET(2)

器件型号	TPN7R006PL	TPN8R408QM	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	TSON Advance	TSON Advance	DPAK	DPAK
V_DSS (Max) [V]	60	80	80	80
I_D (Max) [A]	76	32	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.007	0.0084	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

Schottky barrier diode

器件型号	CMS05	CMS15
Toshiba Package Name	M-FLAT	M-FLAT
V_RRM (Max) [V]	30	60
V_R (Max) [V]
C_T (Typ.) [pF]

搜索产品线

CMOS operational amplifier

器件型号	TC75S55F	TC75S55FU
Toshiba Package Name	SOT-25 (SMV)	SOT-353 (USV)
V_CC (Max) [V]	7	7
V_CC, V_EE (Max) [V]	+/-3.5	+/-3.5

搜索产品线

TXZ+^TM 4A Series M4K Group / TX04 Series M470 Group / TX03 Series M370 Group

Series	TXZ+^TM 4A Series	TX04 Series	TX03 Series
Group	M4K Group	M470 Group	M370 Group

搜索产品线

主要电机驱动电路（直流有刷电机）（2）

使用MOSFET的主要电机驱动电路示例

Electronic Fuse (eFuse IC)(1)
Electronic Fuse (eFuse IC)(2)
N-ch MOSFET gate driver IC(1)
N-ch MOSFET gate driver IC(1)

Electronic Fuse (eFuse IC)(1)

器件型号	TCKE800NA	TCKE805NA	TCKE812NA
Toshiba Package Name	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Auto-retry	Auto-retry	Auto-retry

搜索产品线

Electronic Fuse (eFuse IC)(2)

器件型号	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
Toshiba Package Name	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Latch	Latch	Latch	Latch

搜索产品线

N-ch MOSFET gate driver IC(1)

器件型号	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

搜索产品线

N-ch MOSFET gate driver IC(1)

器件型号	TCK423G	TCK424G	TCK425G
Toshiba Package Name	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

搜索产品线

主要控制电路

使用MCU的主要控制电路示例

U-MOS Series N-ch MOSFET(1)
U-MOS Series N-ch MOSFET(2)
U-MOS Series P-ch MOSFET
Schottky barrier diode
MCU

U-MOS Series N-ch MOSFET(1)

器件型号	TPH7R006PL	TPH4R008QM	TPH2R408QM
Toshiba Package Name	SOP Advance	SOP Advance(N)	SOP Advance
V_DSS (Max) [V]	60	80	80
I_D (Max) [A]	79	86	120
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.007	0.004	0.00243
Polarity	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series N-ch MOSFET(2)

器件型号	TPN7R006PL	TPN8R408QM	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	TSON Advance	TSON Advance	DPAK	DPAK
V_DSS (Max) [V]	60	80	80	80
I_D (Max) [A]	76	32	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.007	0.0084	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series P-ch MOSFET

器件型号	TPCA8120
Toshiba Package Name	SOP Advance
V_DSS (Max) [V]	-30
I_D (Max) [A]	-45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.003
Polarity	P-ch

搜索产品线

Schottky barrier diode

器件型号	CMS05	CMS15
Toshiba Package Name	M-FLAT	M-FLAT
V_RRM (Max) [V]	30	60
V_R (Max) [V]
C_T (Typ.) [pF]

搜索产品线

TXZ+^TM 4A Series M4K Group / TX04 Series M470 Group / TX03 Series M370 Group

Series	TXZ+^TM 4A Series	TX04 Series	TX03 Series
Group	M4K Group	M470 Group	M370 Group

搜索产品线

头部电机驱动电路（直流有刷电机）

使用MOSFET的头部电机驱动电路示例

U-MOS Series P-ch MOSFET
Schottky barrier diode
CMOS operational amplifier
MCU

U-MOS Series P-ch MOSFET

器件型号	TPCA8120
Toshiba Package Name	SOP Advance
V_DSS (Max) [V]	-30
I_D (Max) [A]	-45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.003
Polarity	P-ch

搜索产品线

Schottky barrier diode

器件型号	CMS05	CMS15
Toshiba Package Name	M-FLAT	M-FLAT
V_RRM (Max) [V]	30	60
V_R (Max) [V]
C_T (Typ.) [pF]

搜索产品线

CMOS operational amplifier

器件型号	TC75S55F	TC75S55FU
Toshiba Package Name	SOT-25 (SMV)	SOT-353 (USV)
V_CC (Max) [V]	7	7
V_CC, V_EE (Max) [V]	+/-3.5	+/-3.5

搜索产品线

TXZ+^TM 4A Series M4K Group / TX04 Series M470 Group / TX03 Series M370 Group

Series	TXZ+^TM 4A Series	TX04 Series	TX03 Series
Group	M4K Group	M470 Group	M370 Group

搜索产品线

LED照明驱动电路

使用双极晶体管的LED驱动电路示例

Small surface mount bipolar transistor(1)
Small surface mount bipolar transistor(2)
MCU

Small surface mount bipolar transistor(1)

器件型号	2SC2712	TBC847	2SA1162	TBC857
Toshiba Package Name	SOT-346 (S-Mini)	SOT-23 (SOT23)	SOT-346 (S-Mini)	SOT-23 (SOT23)
V_CEO (Max) [V]	50	50	-50	-50
I_C (Max) [A]	0.15	0.15	-0.15	-0.15
Polarity	NPN	NPN	PNP	PNP

搜索产品线

Small surface mount bipolar transistor(2)

器件型号	HN1B01FU
Toshiba Package Name	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	-50
V_CEO (Q2) (Max) [V]	50
I_C (Q1) (Max) [A]	-0.15
I_C (Q2) (Max) [A]	0.15
Polarity (Q1)	PNP
Polarity (Q2)	NPN

搜索产品线

TXZ+^TM 4A Series M4K Group / TX04 Series M470 Group / TX03 Series M370 Group

Series	TXZ+^TM 4A Series	TX04 Series	TX03 Series
Group	M4K Group	M470 Group	M370 Group

搜索产品线

反激式AC-DC电路

AC-DC反激电源电路示例

Transistor output photocoupler

Transistor output photocoupler

器件型号	TLP383
Toshiba Package Name	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_CEO (Max) [V]	80
T_opr [°C]	-55 to 125

搜索产品线
