电路中哪些地方用到了ESD保护二极管?

当带电的人体与电子元件相互接触时,静电会被释放到电子元件上。最常见的静电放电(ESD)入口点包括 USB、HDMI®、电源和其它连接器端口。ESD也会从金属表面外露的天线进入。

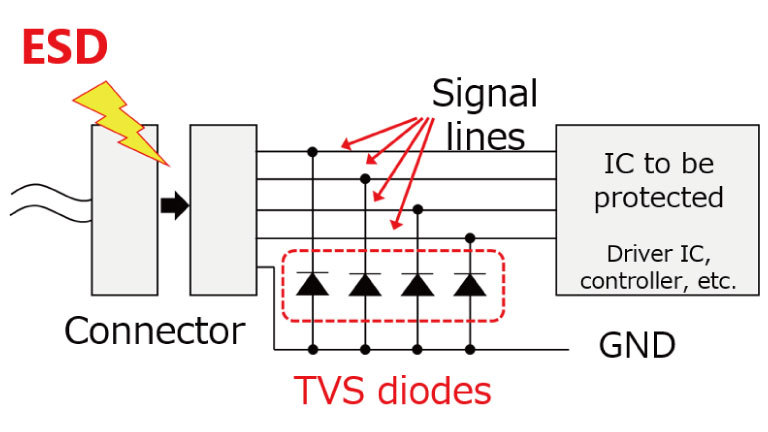

TVS二极管必须连接所有需要ESD保护的数据线和电源线。TVS二极管应尽可能靠近ESD入口点。
我们提供广泛的TVS二极管产品线,包括一位TVS二极管和多位TVS二极管阵列。我们的产品线还包括具有流通式引脚排列的TVS二极管阵列,专为广受欢迎的USB、HDMI®和其它多端口设计,以简化电路板走线布局。请根据信号频率、电路配置和电路板布局选择TVS二极管。

TVS二极管

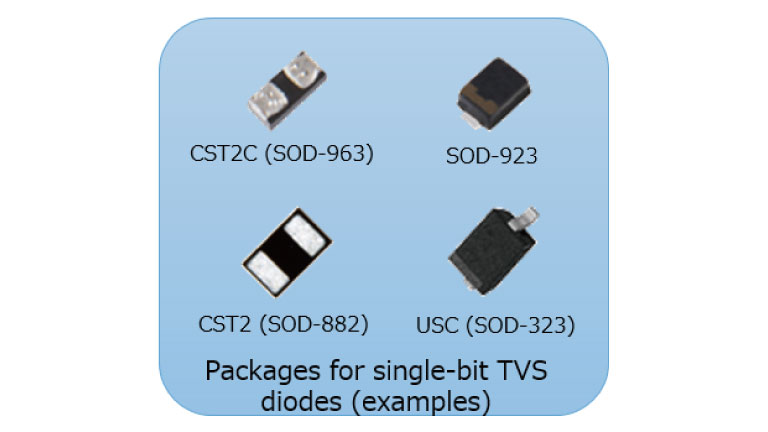

一位TVS二极管的封装(示例)

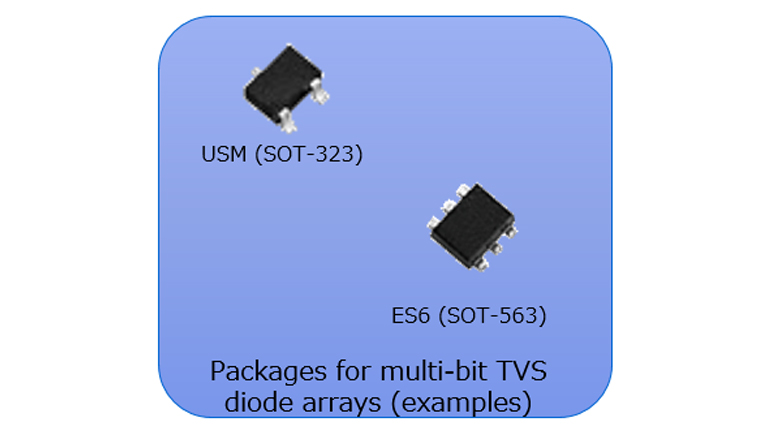

多位TVS二极管阵列的封装(示例)
