如何选择TVS二极管(ESD保护二极管)?

下面介绍如何为典型接口选择TVS二极管。按照以下步骤搜索TVS二极管的参数。
点击以下链接,查看适合车载应用的TVS二极管列表。

适合车载应用的二极管列表

选择步骤

  1. 信号线的电压
    需受保护的信号线或电源线的最大电压是多少?
    选择VRWM高于此电压的TVS二极管。
  2. 信号极性
    需受保护的信号线是否为单极性(正极或负极)线路?或者是否为双极性线路?
    双极性线路需使用双向TVS二极管。对于单极性线路,可使用单向或双向TVS二极管。但一些单向TVS二极管可为负极性信号提供更好的ESD保护。如果即使在有TVS二极管的情况下IC仍发生损坏,请考虑改用单向TVS二极管。
  3. 信号速度
    需受保护的信号线的最高频率是多少?

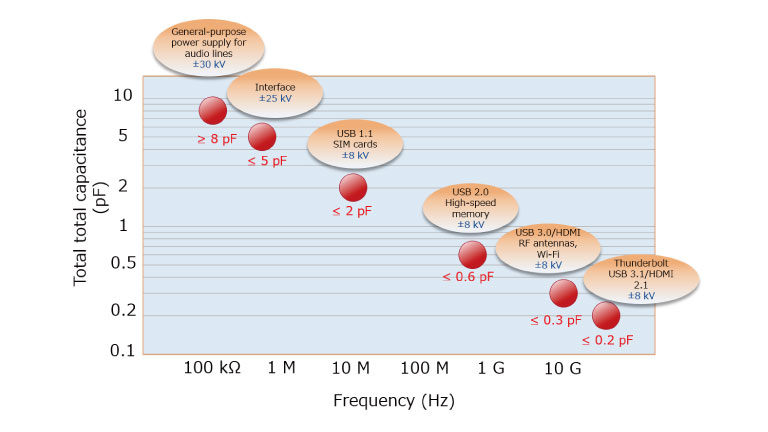

    具有高总电容CT的TVS二极管可能会降低信号完整性。请根据信号频率选择具有足够电容的TVS二极管。在选择具有足够电容的TVS二极管时,请参考下图。
  4. 钳位电压
    如欲实现良好的ESD保护性能,请选择钳位电压大于线路电压的TVS二极管。
  5. IEC 61000-4-2
    选择保证的EDS耐受性水平高于系统ESD抗扰度要求的TVS二极管。但请注意,TVS二极管的ESD耐受性通常与其总电容CT成正比。
图作为选择TVS二极管时的指南

在选择TVS二极管时,请参考下图。

请勾选适用的复选框。
请勾选适用的复选框。

请按照上述步骤搜索参数。
