200W有源钳位正向DC-DC转换器

此参考设计提供了使用N沟道MOSFET作为钳位开关的200W有源钳位正向DC-DC转换器的设计指南、数据和其他内容。

200W有源钳位正向DC-DC转换器的外观照片

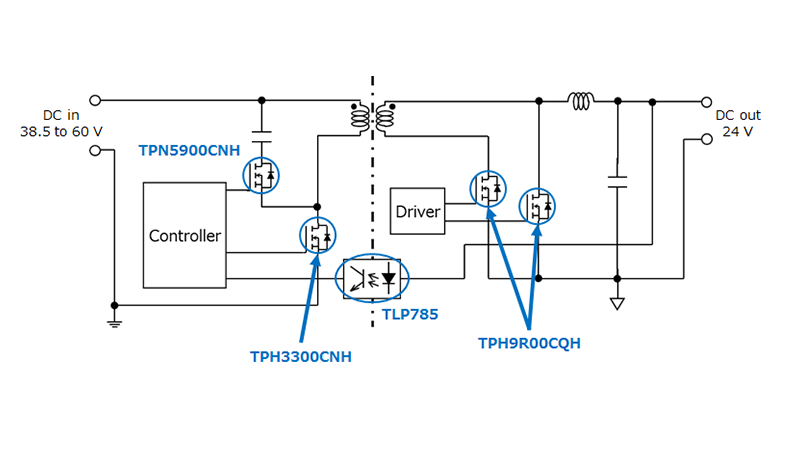

TPN5900CNH TPH3300CNH TPH9R00CQH TPH9R00CQH TLP785

Click on components for more details

特点

  • 总效率:90.8%(Vin=48V,100%负载的条件下)
  • 外形尺寸:130mm×115mm×30mm(不包括背面的输入和输出端子)
  • 提供采用适合的功率MOSFET和光耦的解决方案

说明

输入电压 DC 38.5V至60V
输出电压 DC 24V
输出功率 10W至200W
电路拓扑 有源钳位正向+同步整流

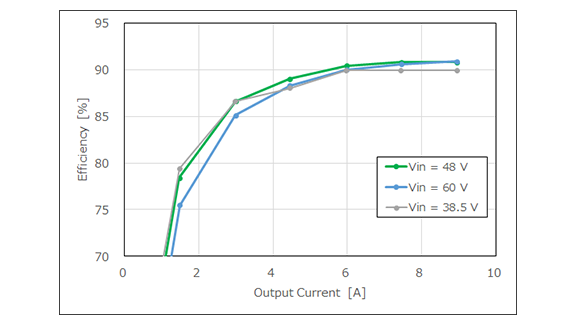

200W有源钳位正向DC-DC转换器的效率曲线
效率曲线

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡,将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET (N沟道单60V<VDSS≤150V) 原边主开关・1 N沟道MOSFET,150V,0.033Ω@10V,SOP Advance,U-MOSⅧ-H
功率MOSFET (N沟道单60V<VDSS≤150V) 原边钳位开关・1 N沟道MOSFET,150V,0.059Ω@10V,TSON Advance,U-MOSⅧ-H
功率MOSFET (N沟道单60V<VDSS≤150V) 副边・4 N沟道MOSFET,150V,0.009Ω@10V,SOP Advance/SOP Advance(N),U-MOSⅩ-H

相关文档

我们提供有助于设计和研究相似电路的参考资料,例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
