电机控制闭环系统（Arduino Shield）

该参考设计使用东芝的3相直流无刷电机驱动IC TB6605FTG提供电机控制闭环系统。该开发板被设计为Arduino UNO平台的插入板（Shield）。

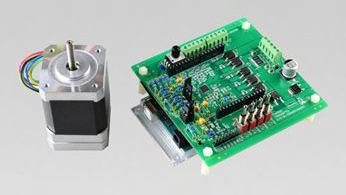

电机控制闭环系统（Arduino Shield）的特点

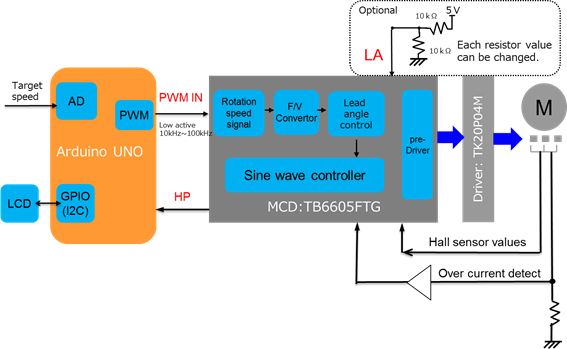

方框图

特点

  • 本参考设计提供了采用东芝3相无刷直流电机驱动IC TB6605FTG的电机控制闭环系统。
  • 该开发板被设计为Arduino UNO平台的插入板（Shield）。

说明

TB6605FTG 正弦波BLDC电机控制器
电源电压 10V－28V直流
随附的电机规范 中速电机10V－24V／0.5A－10A／输出26W／4000rpm
电机驱动IC输出＋MosFET N沟道＋N沟道MOSFET（东芝TK20P04M1）
主要IC TB6605FTG，TC75S5１F，TK20P04M1（在MCD+MCU模式中需要Arduino UNO。）
MosFET规范和封装信 TK20P04M1：NMOS，40V／20A，DPAK，Rdson＝19mΩ

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
无刷电机驱动IC 电机控制：1件 3 Phases Brushless DC Motor Pre Driver, 30V, 0.02A, ISD / TSD Protection, VQFN36
运算放大器（CMOS） 运算放大器：2件 但运算放大器（CMOS），7V，+/-3.5V，SOT-25(SMV)
