TLP7920隔离放大器的应用电路（电流检测）

该参考设计提供了用于伺服和逆变器电机控制的光隔离放大器相电流检测的设计指南和仿真波形示例。

TLP7920隔离放大器的应用电路（电流检测）的应用方框图

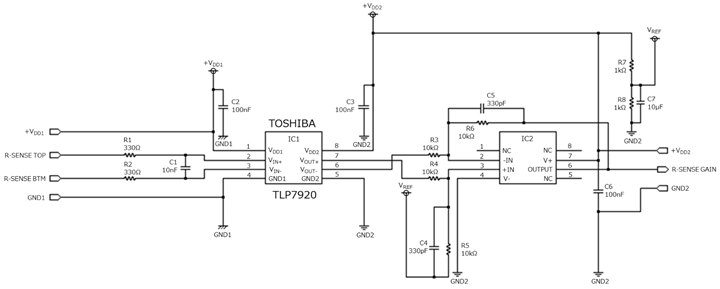

TLP7920隔离放大器的应用电路（电流检测）的应用电路图

特点

  • 光耦合隔离放大器
  • 共模噪声抑制：15kV/μs（最小值）
  • 低消耗电流：原边8.6mA（典型值），副边6.2mA（典型值）

说明

  • 介绍了TLP7920签名功能和特点，特别是共模瞬变抑制、非线性特点与低消耗电流
  • 典型应用电路、电流检测电路的设计指南
  • Spice仿真的操作确认

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
隔离放大器 信号放大器・1 光耦（隔离放大器），模拟输出，5000Vrms，DIP8

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

变频器／伺服
在设计变频器／伺服时，低功耗、小型化和稳定运行等非常重要。东芝提供适用于电源单元、电机驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
