无线充电器

总方框图

无线充电器

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

IC驱动型DC-DC电源电路

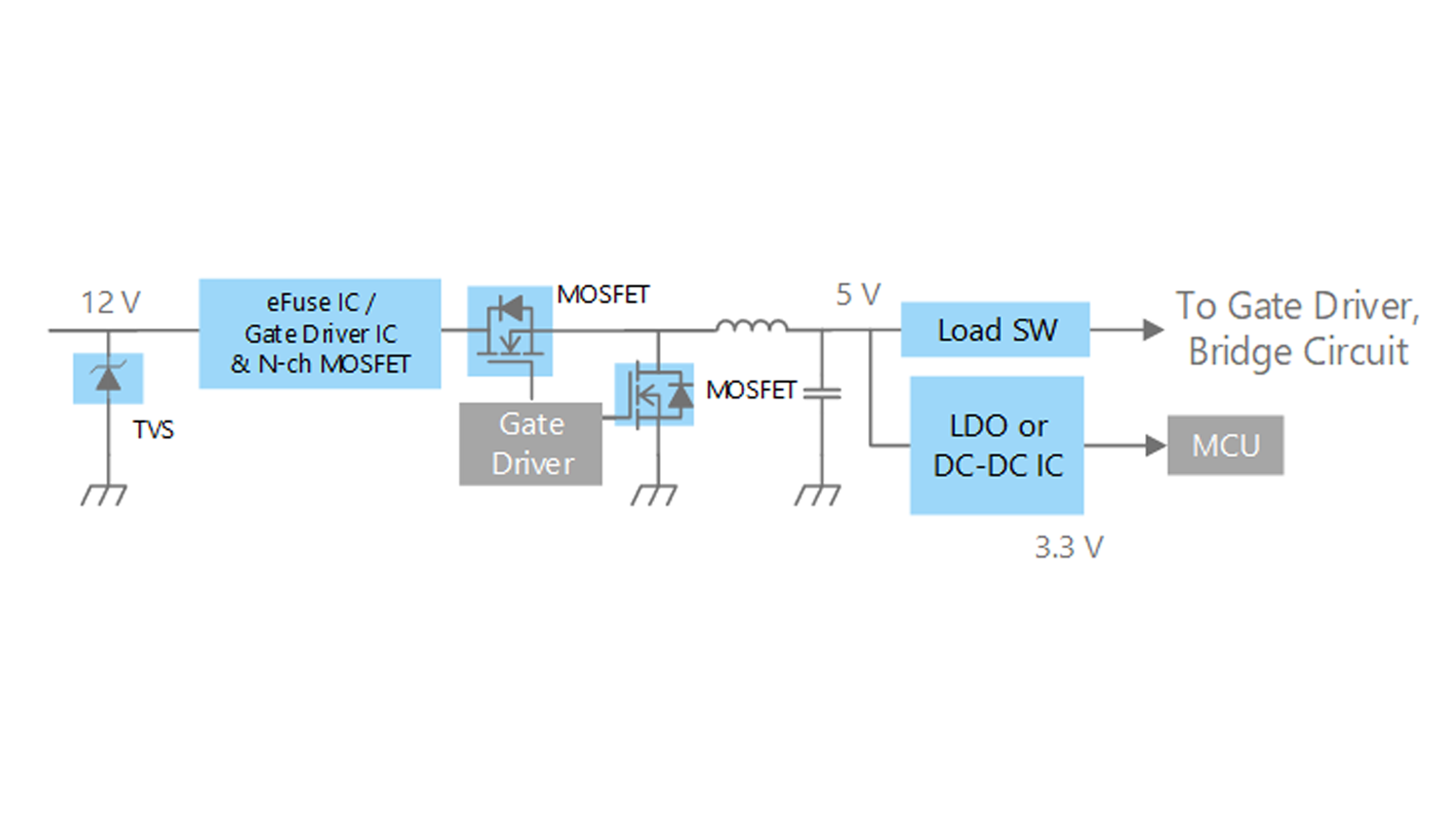

IC驱动型DC-DC电源电路（1）

使用分立器件解决方案及控制IC的电源电路示例

IC驱动型DC-DC电源电路（2）

使用分立器件解决方案及控制IC的电源电路示例

全桥变频器电路

使用分立器件解决方案及控制IC的变频器电路示例

子方框图

IC驱动型DC-DC电源电路

IC驱动型DC-DC电源电路（1）

使用分立器件解决方案及控制IC的电源电路示例

TVS diode

器件型号	DF2S6P2FU	DF2S12P2FU	DF2S14P2FU	DF2S23P2FU
Toshiba Package Name	SOD-323 (USC)	SOD-323 (USC)	SOD-323 (USC)	SOD-323 (USC)
V_ESD (Max) [kV]	+/-30	+/-30	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.08	0.08	0.08	0.13
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	600	280	270	160

搜索产品线

U-MOS Series MOSFET(1)

器件型号	TPN7R504PL	TPN8R408QM	TPN12008QM
Toshiba Package Name	TSON Advance	TSON Advance	TSON Advance
V_DSS (Max) [V]	40	80	80
I_D (Max) [A]	68	32	26
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0075	0.0084	0.0123
Polarity	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series MOSFET(2)

器件型号	TPH7R204PL	TK90S06N1L	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	SOP Advance	DPAK+	DPAK	DPAK
V_DSS (Max) [V]	40	60	80	80
I_D (Max) [A]	72	90	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0072	0.0033	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

Electronic fuse (eFuse IC) (1)

器件型号	TCKE800NA	TCKE805NA	TCKE812NA
Toshiba Package Name	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Auto-retry	Auto-retry	Auto-retry

搜索产品线

Electronic fuse (eFuse IC) (2)

器件型号	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
Toshiba Package Name	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Latch	Latch	Latch	Latch

搜索产品线

N-ch MOSFET gate driver IC(1)

器件型号	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

搜索产品线

N-ch MOSFET gate driver IC(2)

器件型号	TCK423G	TCK424G	TCK425G
Toshiba Package Name	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

搜索产品线

IC驱动型DC-DC电源电路（2）

使用分立器件解决方案及控制IC的电源电路示例

Load switch IC (1)
Load switch IC(2)
Small surface mount LDO regulator(1)
Small surface mount LDO regulator(2)

Load switch IC (1)

器件型号	TCK22921G	TCK22922G	TCK22923G	TCK22925G	TCK127BG
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6E	WCSP6E	WCSP4G
V_IN (Max) [V]	6	6	6	6	6
I_OUT(DC) (Max) [A]	2	2	2	2	1

搜索产品线

Load switch IC(2)

器件型号	TCK22971G	TCK22972G	TCK22973G	TCK22974G	TCK22975G
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6E	WCSP6E	WCSP6E
V_IN (Max) [V]	6	6	6	6	6
I_OUT(DC) (Max) [A]	2	2	2	2	2

搜索产品线

Small surface mount LDO regulator(1)

器件型号	TCR15AG Series	TCR13AG Series	TCR8BM Series	TCR5BM Series
Toshiba Package Name	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

搜索产品线

Small surface mount LDO regulator(2)

器件型号	TCR5RG Series	TCR3RM Series	TCR3U Series	TCR2L Series	TAR5 Series
Toshiba Package Name	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

搜索产品线

全桥变频器电路

使用分立器件解决方案及控制IC的变频器电路示例

Schottky barrier diode(1)
Schottky barrier diode(2)
U-MOS Series MOSFET(1)
U-MOS Series MOSFET(2)

Schottky barrier diode(1)

器件型号	CUHS20F30	CUHS20F40
Toshiba Package Name	SOD-323HE (US2H)	SOD-323HE (US2H)
V_RRM (Max) [V]
V_R (Max) [V]	30	40
C_T (Typ.) [pF]	380	300

搜索产品线

Schottky barrier diode(2)

器件型号	CUHS10F60	CUHS15F60	CUHS20F60	CUHS15S60	CUHS20S60
Toshiba Package Name	SOD-323HE (US2H)	SOD-323HE (US2H)	SOD-323HE (US2H)	SOD-323HE (US2H)	SOD-323HE (US2H)
V_RRM (Max) [V]
V_R (Max) [V]	60	60	60	60	60
C_T (Typ.) [pF]	130	130	300	130	290

搜索产品线

U-MOS Series MOSFET(1)

器件型号	TPN7R504PL	TPN8R408QM	TPN12008QM
Toshiba Package Name	TSON Advance	TSON Advance	TSON Advance
V_DSS (Max) [V]	40	80	80
I_D (Max) [A]	68	32	26
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0075	0.0084	0.0123
Polarity	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series MOSFET(2)

器件型号	TPH7R204PL	TK90S06N1L	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	SOP Advance	DPAK+	DPAK	DPAK
V_DSS (Max) [V]	40	60	80	80
I_D (Max) [A]	72	90	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0072	0.0033	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

参考设计

TCR3EMxxA／3DMxxA／3LMxxA系列LDO稳压器，具有300 mA输出，采用小型DNF4D封装，适用于电源电路应用

该产品线包括三个系列的小型封装LDO稳压器，这些产品因其特点（标准型、低压差型和低电流消耗型）而非常适合移动设备等。我们提供了每个系列的特点、设计要点和使用方法的描述。

详细信息

电源多路复用器电路

在此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合，实现具有BBM和MBB开关的理想二极管。

详细信息

非隔离降压DC-DC转换器

此参考设计提供了多个非隔离降压DC-DC转换器电源的设计指南、数据和其他内容。多种电源针对各种输出、负载和电路板安装区域进行了优化。

详细信息

LDO稳压器TCR3UG系列在物联网设备电源中的应用

该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。

详细信息

LDO稳压器TCR15AG（固定输出电压类型）应用&电路

介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述

详细信息

LDO稳压器TCR15AGADJ应用&电路

该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。

详细信息
