在设计不间断电源(UPS)时,低功耗和小型化等非常重要。东芝提供适用于电源单元、逆变器/转换器单元、控制单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。

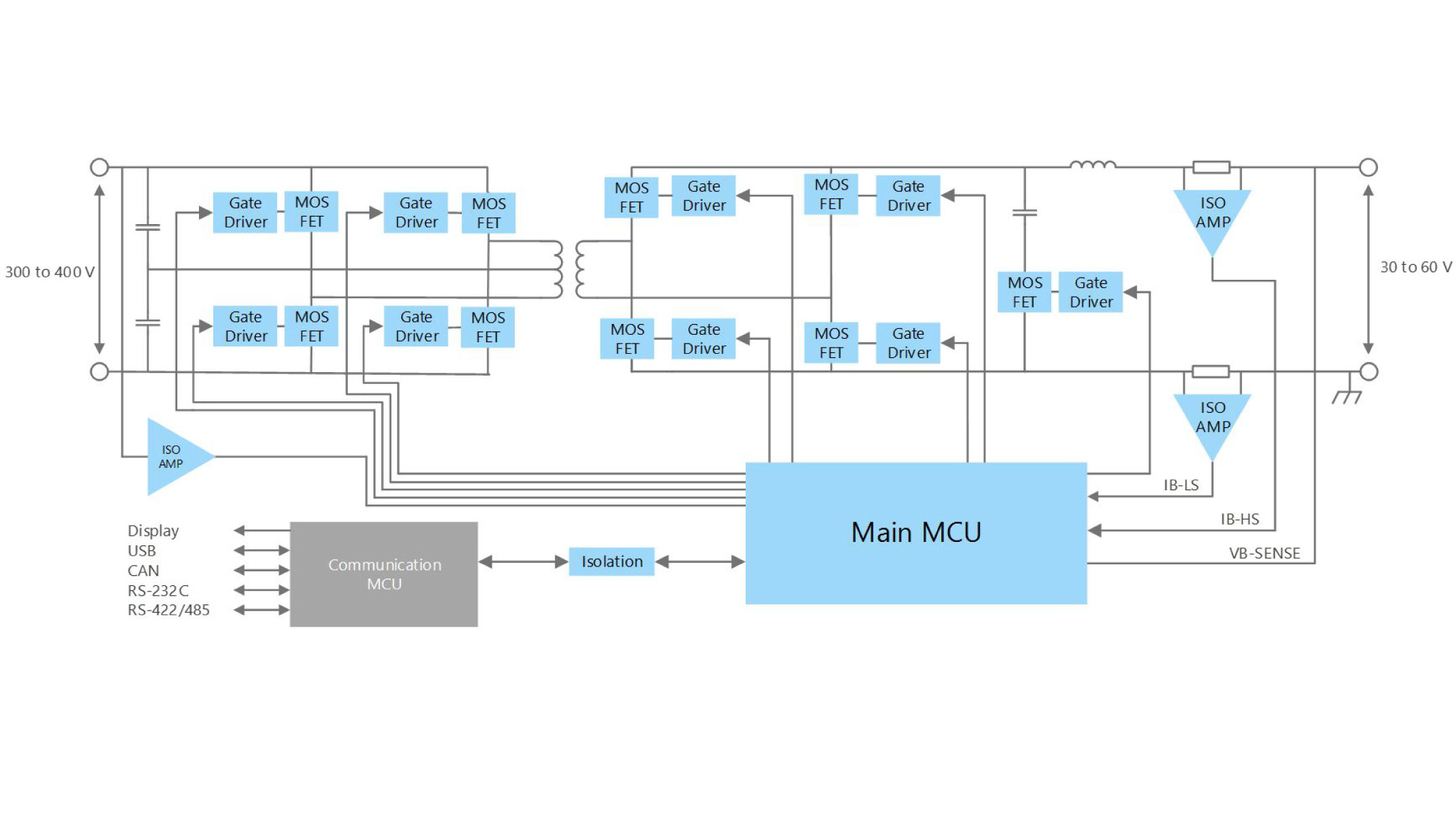

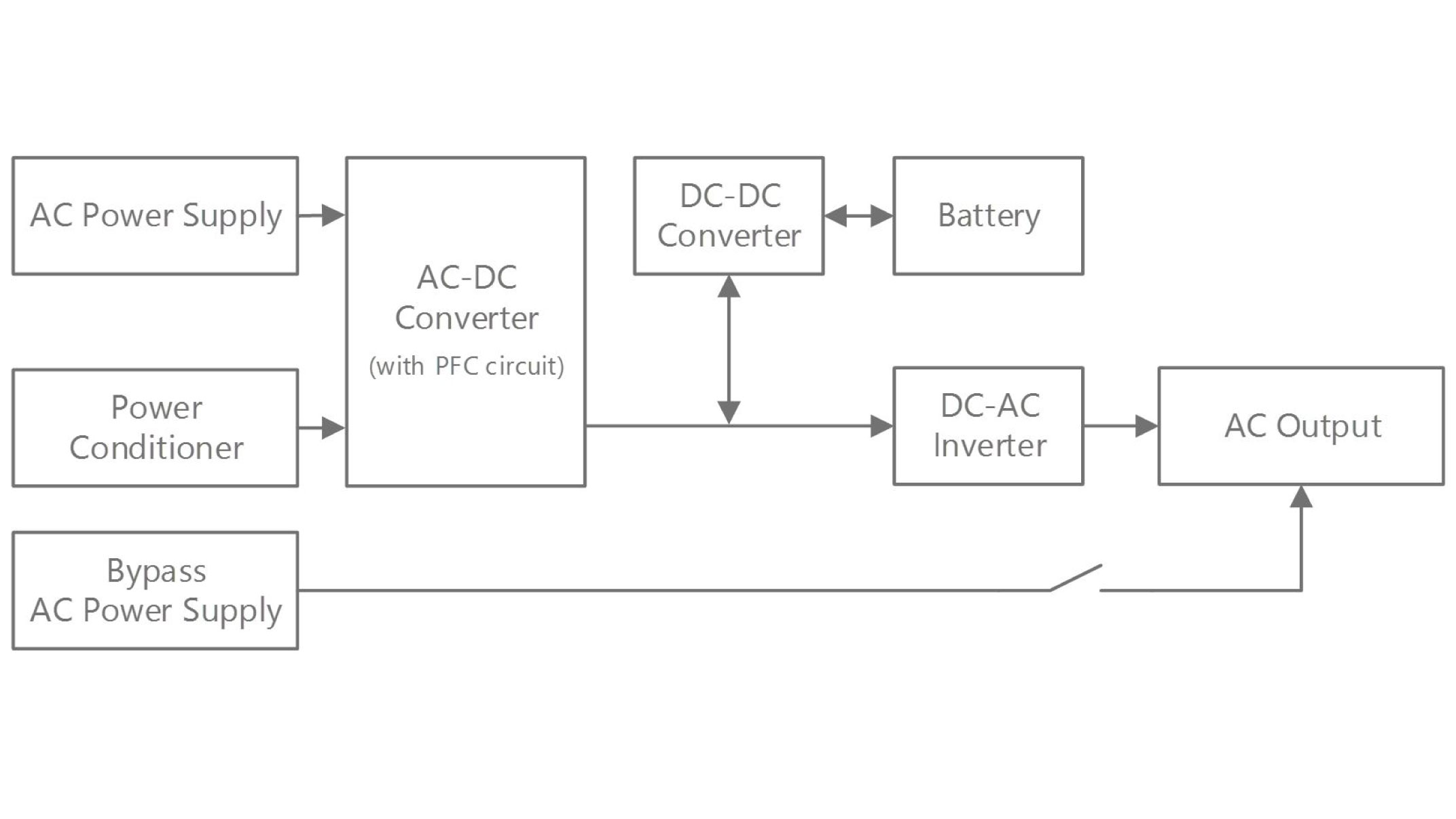

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver ISO AMP ISOAMP ISO AMP ISOAMP IB-LS IB-LS IB-HS IB-HS VB-SENSE VB-SENSE Gate Driver GateDriver ISO AMP ISOAMP Main MCU Main MCU Isolation Isolation Communication MCU CommunicationMCU Display Display USB USB CAN CAN RS-232C RS-232C RS-422/485 RS-422/485 30 to 60 V 30 to 60 V 300 to 400 V 300 to 400 V Gate Driver GateDriver Gate Driver GateDriver MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET Voltage and current detection signal transmission line Control signal transmission line Power supply to main MCU DC-DC converter and control circuit Communication signal transmission line Power supply to communication MCU Display unit USB interface RS-232 interface
USB接口

USB信号线的ESD保护电路示例

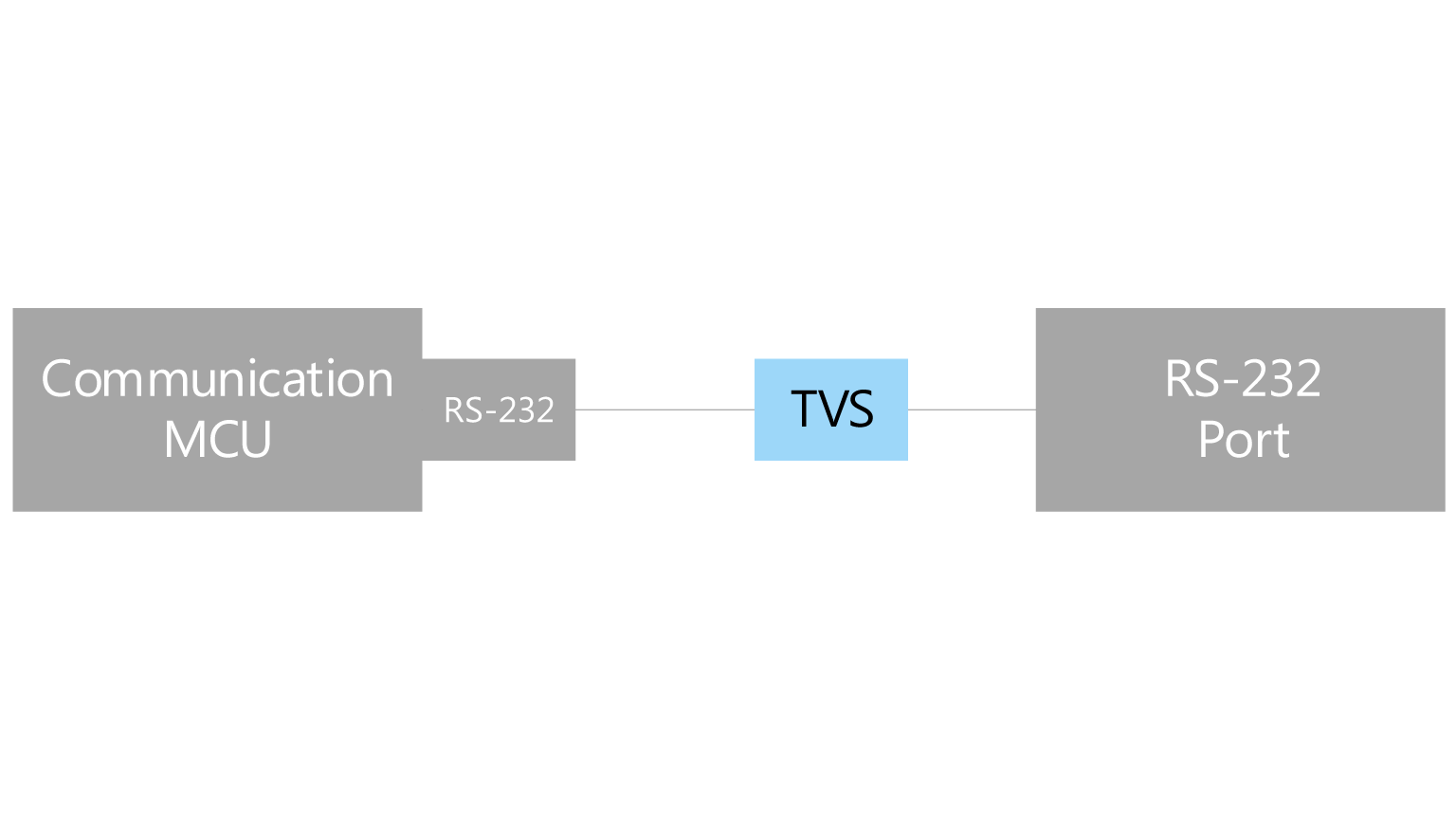

RS-232接口

RS-232C信号线路的ESD保护电路示例

显示单元

显示信号线路的ESD保护电路示例

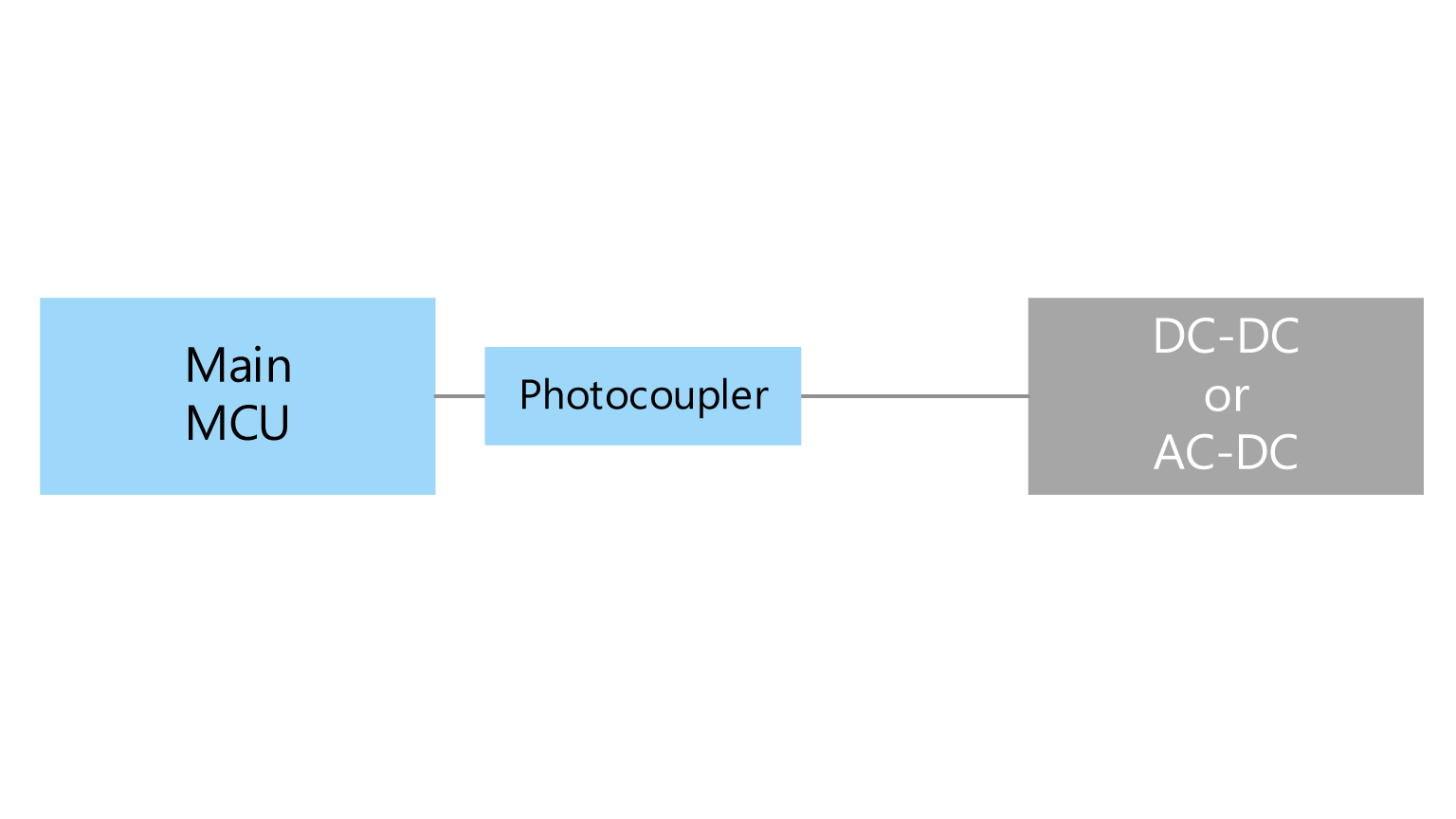

MCU与转换器之间的控制信号传输线

MCU和DC-DC之间的信号传输电路示例

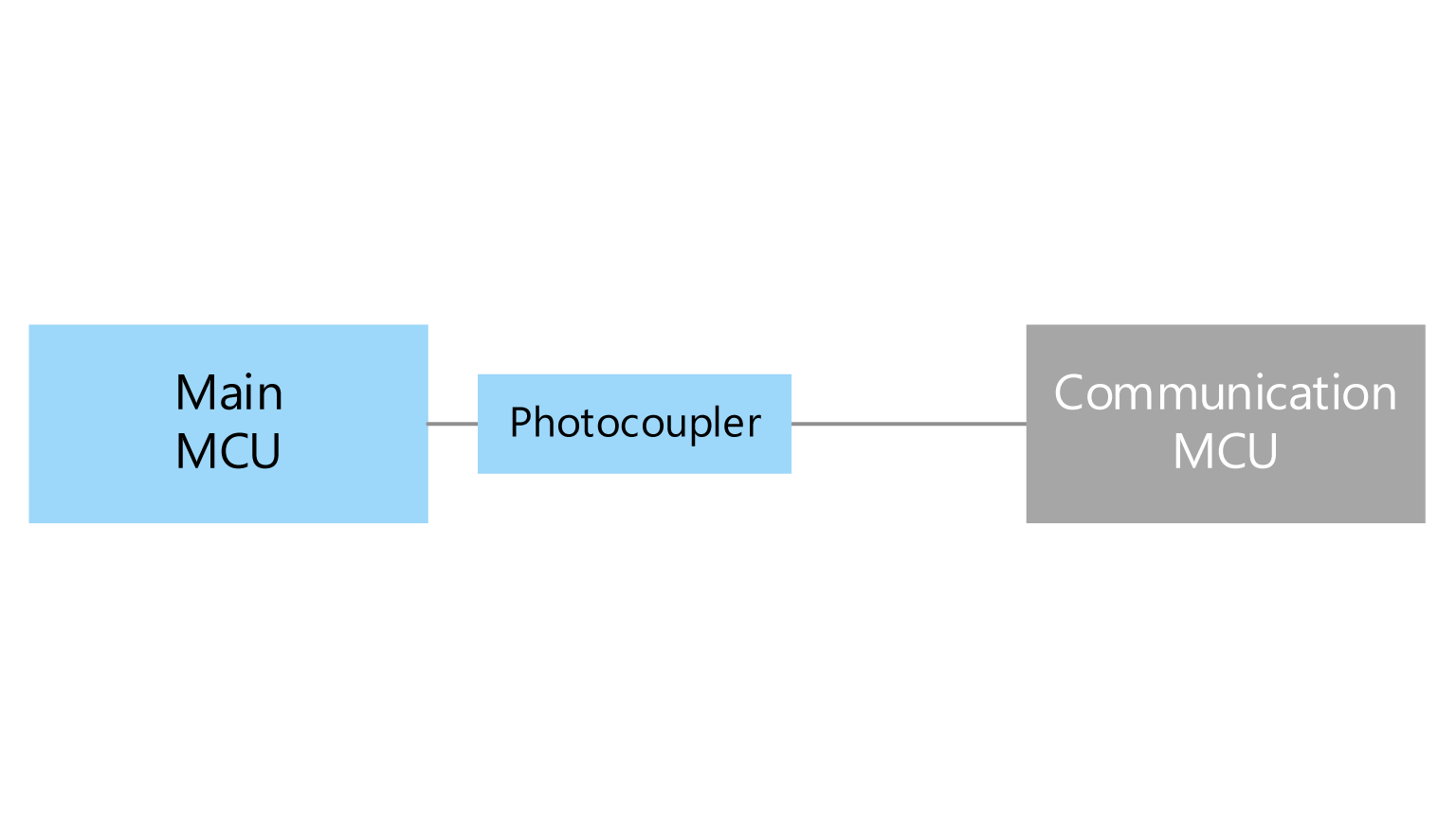

MCU之间的通信信号传输线

MCU数字信号传输电路示例

电压电流检测信号传输线

电源线路与模拟前端之间的信号传输电路示例

DC-DC转换器和控制电路

控制MCU和电源DC-DC转换器之间的信号传输电路示例

模拟前端电源

模拟前端电源电路示例

主MCU电源

主MCU电源电路示例

通信MCU电源

通信MCU的电源电路示例

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 PFC Controller PFCController Main MCU MainMCU AC Input AC Input DC Output 300 to 400 V DC Output300 to 400 V MOSFET MOSFET AC-DC converter (with PFC circuit) and control circuit Power supply to main MCU
AC-DC转换器(带PFC电路)及控制电路

使用PFC转换器的功率因数改善电路示例

主MCU电源

主MCU电源电路示例

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver Gate Driver GateDriver Main MCU MainMCU AC Output AC Output C C DC Input 300 to 400 V DC Input300 to 400 V MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET Power supply to main MCU DC-AC inverter and control circuit
DC-AC逆变器及控制电路

控制MCU和输出DC-DC转换器之间的信号传输电路示例

主MCU电源

主MCU电源电路示例

子方框图

USB接口
USB接口

USB信号线的ESD保护电路示例

USB信号线的ESD保护电路示例
Absorbs static electricity (ESD) from external terminals, prevents circuit malfunction and protects devices.
器件型号
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-30 +/-20 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.5 0.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 0.2
RS-232接口
RS-232接口

RS-232C信号线路的ESD保护电路示例

RS-232C信号线路的ESD保护电路示例
Absorbs static electricity (ESD) from external terminals, prevents circuit malfunction and protects devices.
器件型号
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-30 +/-20 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.5 0.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 0.2
显示单元
显示单元

显示信号线路的ESD保护电路示例

显示信号线路的ESD保护电路示例
Absorbs static electricity (ESD) from external terminals, prevents circuit malfunction and protects devices.
器件型号
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-30 +/-20 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.5 0.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 0.2
MCU与转换器之间的控制信号传输线
MCU与转换器之间的控制信号传输线

MCU和DC-DC之间的信号传输电路示例

MCU和DC-DC之间的信号传输电路示例
High isolation by optical coupling solution and characteristics suitable for gate driving help to simplify circuit design.
器件型号
Toshiba Package Name SO16L SO16L SO16L SO16L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15 15 15 15
VCC / VDD (Max) [V] 30 30 30 23.5 30 30
ICC / IDD (Max) [mA] 3.8 5 5 10.2 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
MCU之间的通信信号传输线
MCU之间的通信信号传输线

MCU数字信号传输电路示例

MCU数字信号传输电路示例
High isolation performance using the optical coupling enables stable and high speed isolated communication.
器件型号
Toshiba Package Name SO6L SO6L SO6L SO8L(LF4) SO8L(LF4) SO8L(LF4)
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 2.7 2.7 2.7 2.7 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5 5.5 5.5 5.5 5.5
ICC / IDD (Max) [mA] 0.3 1 0.4 0.6 2 0.8
Output Interface totem-pole(BUF) totem-pole(INV) totem-pole(BUF) totem-pole(BUF) totem-pole(INV) totem-pole(BUF)
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
电压电流检测信号传输线
电压电流检测信号传输线

电源线路与模拟前端之间的信号传输电路示例

电源线路与模拟前端之间的信号传输电路示例
High isolation performance by the optical coupling is realized. High precision current and voltage detection are also realized.
器件型号
Toshiba Package Name SO8L(LF4) SO8L(LF4)
Output Interface Analog output Digital output
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000
VDD1 (Max) [V] 5.5 5.5
VDD2 (Max) [V] 5.5 5.5
IDD1 (Max) [mA] @ VIN+ = 0 [V] 12 12
IDD2 (Max) [mA] @ VIN+ = 0 [V] 10 8
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
DC-DC转换器和控制电路
DC-DC转换器和控制电路

控制MCU和电源DC-DC转换器之间的信号传输电路示例

控制MCU和电源DC-DC转换器之间的信号传输电路示例
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TO-220SIS TO-220SIS TO-220SIS TO-220SIS
VDSS (Max) [V] 600 600 650 650
ID (Max) [A] 25 15.8 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.125 0.23 0.11 0.19
Polarity N-ch N-ch N-ch N-ch
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TOLL TOLL
VDSS (Max) [V] 650 650
ID (Max) [A] 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.19
Polarity N-ch N-ch
The performance index RDS(ON) x Qgd, which shows switching characteristics, is reduced. This contributes to lower loss of power supply in equipment.
器件型号
Toshiba Package Name TO-247 TO-247 TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 1200 650 1200
ID (Max) [A] 100 100 100 100
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.02 0.022 0.021
Polarity N-ch N-ch N-ch N-ch
Contribution to energy saving and efficiency increasing with wide variety of lineup and easy design.
器件型号
Toshiba Package Name TSON Advance SOP Advance(N) SOP Advance(E) SOP Advance(E)
VDSS (Max) [V] 80 80 80 150
ID (Max) [A] 34 86 238 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.019 0.004 0.0019 0.0071
Polarity N-ch N-ch N-ch N-ch
Contribution to energy saving and efficiency increasing with wide variety of lineup and easy design.
器件型号
Toshiba Package Name TO-220SIS TO-220 TO-220
VDSS (Max) [V] 80 80 100
ID (Max) [A] 100 120 207
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00244 0.00244 0.0034
Polarity N-ch N-ch N-ch
High isolation by optical coupling solution and characteristics suitable for gate driving help to simplify circuit design.
器件型号
Toshiba Package Name SO16L SO16L SO16L SO16L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15 15 15 15
VCC / VDD (Max) [V] 30 30 30 23.5 30 30
ICC / IDD (Max) [mA] 3.8 5 5 10.2 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
模拟前端电源
模拟前端电源

模拟前端电源电路示例

模拟前端电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
主MCU电源
主MCU电源

主MCU电源电路示例

主MCU电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
通信MCU电源
通信MCU电源

通信MCU的电源电路示例

通信MCU的电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
AC-DC转换器(带PFC电路)及控制电路
AC-DC转换器(带PFC电路)及控制电路

使用PFC转换器的功率因数改善电路示例

使用PFC转换器的功率因数改善电路示例
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TO-220SIS TO-220SIS TO-220SIS TO-220SIS
VDSS (Max) [V] 600 600 650 650
ID (Max) [A] 25 15.8 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.125 0.23 0.11 0.19
Polarity N-ch N-ch N-ch N-ch
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TOLL TOLL
VDSS (Max) [V] 650 650
ID (Max) [A] 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.19
Polarity N-ch N-ch
The performance index RDS(ON) x Qgd, which shows switching characteristics, is reduced. This contributes to lower loss of power supply in equipment.
器件型号
Toshiba Package Name TO-247 TO-247 TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 1200 650 1200
ID (Max) [A] 100 100 100 100
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.02 0.022 0.021
Polarity N-ch N-ch N-ch N-ch
SiC Schottky barrier diodes with low loss and high efficiency are realized by adopting new metal and optimizing device design.
器件型号
Toshiba Package Name TO-247 TO-220-2L TO-220-2L TO-220-2L DFN 8×8 DFN 8×8
IF(DC) (Max) [A] 24 2 8 12 4 12
VRRM (Max) [V] 650 650 650 650 650 650
VF (Max) [V] 1.6 1.35 1.35 1.35 1.35 1.35
IR (Max) [µA] @ VRRM (Max) 60 40 90 120 55 120
High isolation by optical coupling solution and characteristics suitable for gate driving help to simplify circuit design.
器件型号
Toshiba Package Name SO16L SO16L SO16L SO16L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15 15 15 15
VCC / VDD (Max) [V] 30 30 30 23.5 30 30
ICC / IDD (Max) [mA] 3.8 5 5 10.2 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
主MCU电源
主MCU电源

主MCU电源电路示例

主MCU电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
DC-AC逆变器及控制电路
DC-AC逆变器及控制电路

控制MCU和输出DC-DC转换器之间的信号传输电路示例

控制MCU和输出DC-DC转换器之间的信号传输电路示例
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TO-220SIS TO-220SIS TO-220SIS TO-220SIS
VDSS (Max) [V] 600 600 650 650
ID (Max) [A] 25 15.8 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.125 0.23 0.11 0.19
Polarity N-ch N-ch N-ch N-ch
Improved performance index RDS(ON) x Qgd, which shows switching characteristic, contribute to improve power supply efficiency and miniaturization of the set.
器件型号
Toshiba Package Name TOLL TOLL
VDSS (Max) [V] 650 650
ID (Max) [A] 24 15
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.19
Polarity N-ch N-ch
The performance index RDS(ON) x Qgd, which shows switching characteristics, is reduced. This contributes to lower loss of power supply in equipment.
器件型号
Toshiba Package Name TO-247 TO-247 TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 1200 650 1200
ID (Max) [A] 100 100 100 100
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.02 0.022 0.021
Polarity N-ch N-ch N-ch N-ch
High isolation by optical coupling solution and characteristics suitable for gate driving help to simplify circuit design.
器件型号
Toshiba Package Name SO16L SO16L SO16L SO16L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15 15 15 15
VCC / VDD (Max) [V] 30 30 30 23.5 30 30
ICC / IDD (Max) [mA] 3.8 5 5 10.2 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.
主MCU电源
主MCU电源

主MCU电源电路示例

主MCU电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
器件型号
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
Monitoring sensor at low power consumption by using built-in AD converters, timers and various communication interfaces.

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

参考设计

使用SiC MOSFET的3相逆变器
该参考设计提供了使用1200V SiC MOSFET的3相逆变器的设计指南、数据和其他内容。此设计驱动交流440V电机。
PCB图片(示例)
采用MOSFET的3相多电平逆变器
该参考设计提供了具有5电平输出的3相多电平逆变器的设计指南、数据和其他内容。其采用150V MOSFET驱动AC 200V电机。
1.6kW T型三电平PFC电源
1.6kW T型三电平PFC电源
本参考设计提供使用T型三电平功率因数校正(PFC) 电路的1.6kW AC-DC转换器电源的设计指南、数据等内容。
LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流,PSRR和动态响应的文档。LDO具有小封装,低功耗和快速的负载瞬态响应。
LDO稳压器TCR15AG(固定输出电压类型)应用&电路的电源电路示例
LDO稳压器TCR15AG(固定输出电压类型)应用&电路
介绍了TCR15AG(固定输出电压类型)的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出,适合消费类应用。

文档

视频

设计与开发

开关电源选型工具库(SMPS Lib.)

您可以根据实际需求选择和下载电源单元的各种基本拓扑,以便在仿真环境中验证MOSFET的性能。

电机控制和驱动电路库

您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構,例如3相逆變器電路,以驗證MOSFET和其他元件在您的模擬環境中的性能。

在线电路仿真器

您可使用该仿真器进行电路仿真,无需配置评估环境,即可进行预验证。注册成为会员即可免费使用。

EDA/CAD模型库

我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型(2D模型)。

MCU Motor Studio

MCU Motor Studio具有专用于东芝 TXZ+TM族高级系列微控制器的PC工具和电机控制固件。

联系我们

技术咨询

联系我们

联系我们

常见问题

常见问题(FAQ)
  • Arm and Cortex are registered trademarks of Arm Limited (or its subsidiaries) in the US and/or elsewhere.
  • TXZ+TM is a trademark of Toshiba Electronic Devices & Storage Corporation.
  • Other company names, product names, and service names may be trademarks of their respective companies.
Membership registration required
在新窗口打开
