无绳电动工具

总方框图

无绳电动工具

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

电机驱动电路

电机驱动电路直流无刷电机（采用内置MOSFET驱动IC的电路）

采用内置驱动MOSFET驱动IC的无刷电机驱动电路示例

电机驱动电路直流无刷电机（采用驱动IC和外部MOSFET电路）

采用驱动IC和外部驱动MOSFET的无刷电机驱动电路示例

直流有刷电机／机械开关电机驱动电路

具有机械开关旋转切换功能的有刷电机驱动电路示例

直流有刷电机／MOSFET开关电机驱动电路

采用MOSFET的H桥带旋转开关功能的有刷电机驱动电路示例

MCU外围电路

使用运算放大器和LDO的微控制器电源和信号输入等外围电路示例

电池充电电路

用于电池充电的AC-DC电源电路示例

子方框图

电机驱动电路

电机驱动电路直流无刷电机（采用内置MOSFET驱动IC的电路）

采用内置驱动MOSFET驱动IC的无刷电机驱动电路示例

Three-phase brushless DC motor driver (Built-in MOSFETs)

Three-phase brushless DC motor driver (Built-in MOSFETs)

器件型号	TC78B016FTG
Toshiba Package Name	P-WQFN36-0505-0.50-001
V_OUT (Max) [V]	40
I_OUT (Max) [A]	3
V_M [V]	6 to 30
R_ON (Typ.) [Ω]	0.24

搜索产品线

电机驱动电路直流无刷电机（采用驱动IC和外部MOSFET电路）

采用驱动IC和外部驱动MOSFET的无刷电机驱动电路示例

Three-phase brushless DC motor controller (external MOSFETs)
U-MOS Series MOSFET(1)
U-MOS Series MOSFET(2)

Three-phase brushless DC motor controller (external MOSFETs)

器件型号	TB6584FNG	TB6584AFNG	TB6634FNG
Toshiba Package Name	SSOP30-P-300-0.65	SSOP30-P-300-0.65	SSOP30-P-300-0.65
V_OUT (Max) [V]	18	18	18
I_OUT (Max) [A]	0.002	0.002	0.002
V_M [V]	6 to 16.5	6 to 16.5	6 to 16.5
R_ON (Typ.) [Ω]

搜索产品线

U-MOS Series MOSFET(1)

器件型号	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
Toshiba Package Name	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series MOSFET(2)

器件型号	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

直流有刷电机／机械开关电机驱动电路

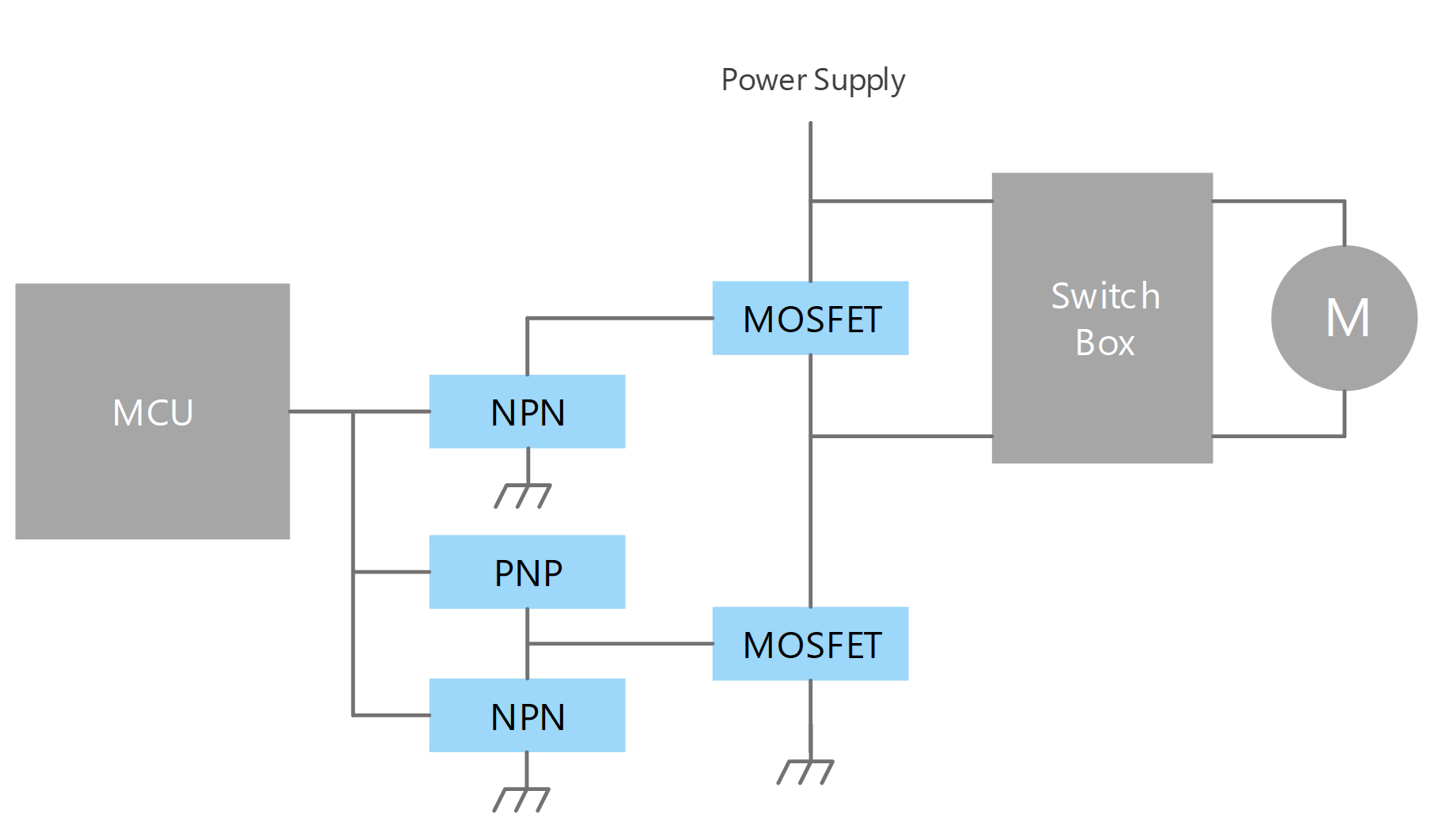

具有机械开关旋转切换功能的有刷电机驱动电路示例

Bipolar transistor
U-MOS Series MOSFET(1)
U-MOS Series MOSFET(2)

Bipolar transistor

器件型号	TMBT3906	TMBT3904	2SC4116
Toshiba Package Name	SOT-23 (SOT23)	SOT-23 (SOT23)	SOT-323 (USM)
V_CEO (Max) [V]	-50	50	50
I_C (Max) [A]	-0.2	0.2	0.15
Polarity	PNP	NPN	NPN

搜索产品线

U-MOS Series MOSFET(1)

器件型号	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
Toshiba Package Name	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series MOSFET(2)

器件型号	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

直流有刷电机／MOSFET开关电机驱动电路

采用MOSFET的H桥带旋转开关功能的有刷电机驱动电路示例

U-MOS Series MOSFET(1)
U-MOS Series MOSFET(2)

U-MOS Series MOSFET(1)

器件型号	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
Toshiba Package Name	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series MOSFET(2)

器件型号	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
Toshiba Package Name	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
Polarity	N-ch	N-ch	N-ch	N-ch

搜索产品线

MCU外围电路

使用运算放大器和LDO的微控制器电源和信号输入等外围电路示例

Low noise operational amplifier
Small surface mount LDO regulator
MCU

Low noise operational amplifier

器件型号	TC75S67TU
Toshiba Package Name	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

搜索产品线

Small surface mount LDO regulator

器件型号	TAR5SB Series
Toshiba Package Name	SOT-25 (SMV)
I_OUT (Max) [mA]	200
V_OUT [V]	1.5 to 5.0

搜索产品线

MCU

Series	TXZ+™4A Series	TX04 Series	TX03 Series
Group	M4K Group	M470 Group	M370 Group

搜索产品线

电池充电电路

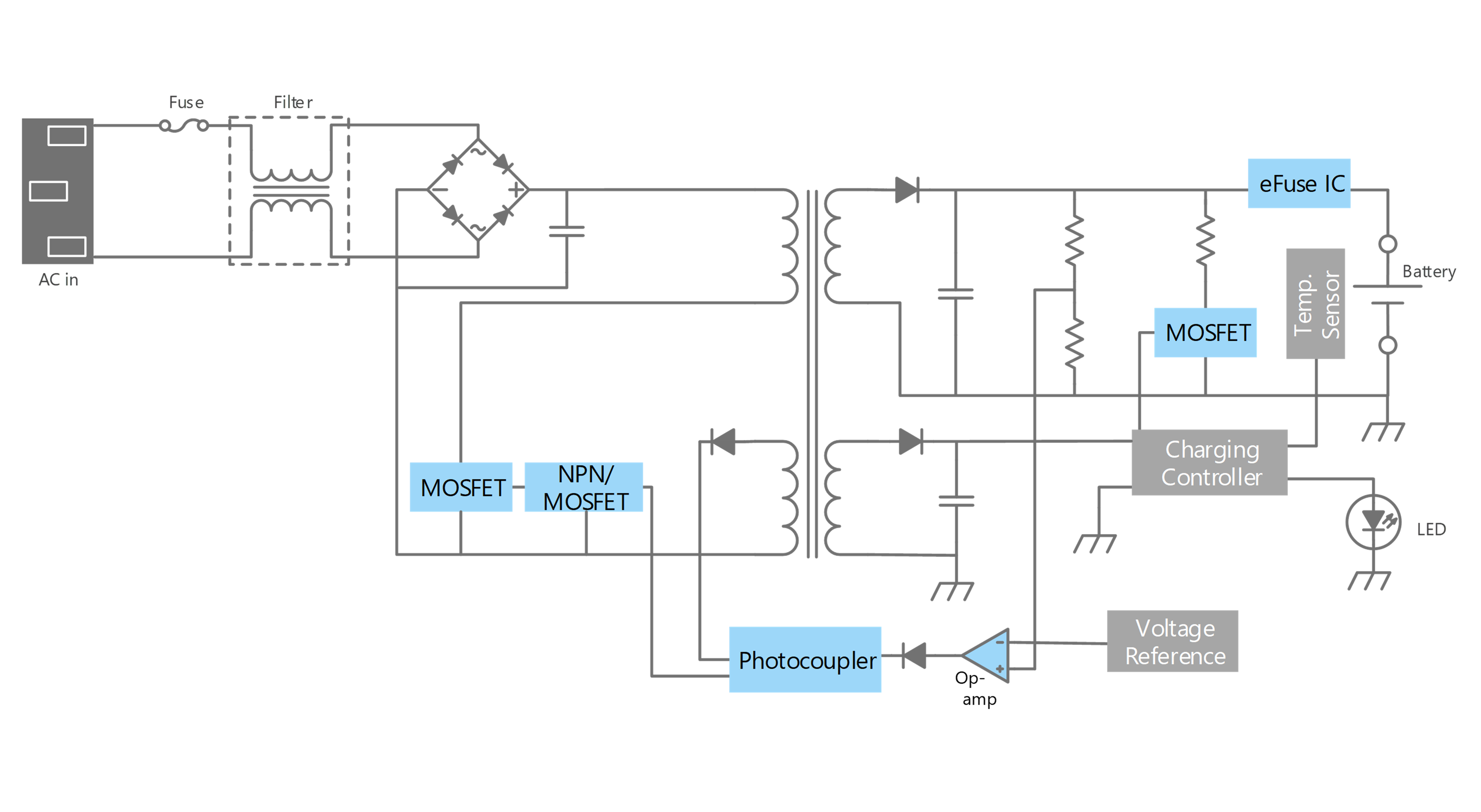

用于电池充电的AC-DC电源电路示例

DTMOSⅣ Series MOSFET

器件型号	TK12A60W	TK10A60W	TK17A80W
Toshiba Package Name	TO-220SIS	TO-220SIS	TO-220SIS
V_DSS (Max) [V]	600	600	800
I_D (Max) [A]	11.5	9.7	17
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.3	0.38	0.29
Polarity	N-ch	N-ch	N-ch

搜索产品线

Bipolar transistor

器件型号	TMBT3906	TMBT3904	2SC4116
Toshiba Package Name	SOT-23 (SOT23)	SOT-23 (SOT23)	SOT-323 (USM)
V_CEO (Max) [V]	-50	50	50
I_C (Max) [A]	-0.2	0.2	0.15
Polarity	PNP	NPN	NPN

搜索产品线

Small signal MOSFET

器件型号	SSM6K513NU	SSM6N55NU	SSM6J507NU
Toshiba Package Name	SOT-1220 (UDFN6B)	SOT-1118 (UDFN6)	SOT-1220 (UDFN6B)
V_DSS (Max) [V]	30	30	-30
I_D (Max) [A]	15	4	-10
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.012	0.064	0.028
Polarity	N-ch	N-ch×2	P-ch

搜索产品线

Transistor output photocoupler

器件型号	TLP385
Toshiba Package Name	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_CEO (Max) [V]	80
T_opr [°C]	-55 to 110

搜索产品线

Low noise operational amplifier

器件型号	TC75S67TU
Toshiba Package Name	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

搜索产品线

Electronic Fuse (eFuse IC)(1)

器件型号	TCKE800NA	TCKE805NA	TCKE812NA
Toshiba Package Name	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Auto-retry	Auto-retry	Auto-retry

搜索产品线

Electronic Fuse (eFuse IC)(2)

器件型号	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
Toshiba Package Name	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Latch	Latch	Latch	Latch

搜索产品线

参考设计

使用TC78B011FTG的无感正弦波无刷电机驱动电路

该参考设计提供了使用无感正弦PWM预驱IC的3相无刷电机驱动电路的设计指南、数据和其他内容。该设计允许使用GUI轻松配置电机预驱动器。

详细信息

LDO稳压器TCR3UG系列在物联网设备电源中的应用

该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。

LDO稳压器 / TCR3UG

详细信息

LDO稳压器TCR15AG（固定输出电压类型）应用&电路

介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述

LDO稳压器 / TCR15AG

详细信息

TPD4204F和TB6634FNG正弦波控制型直流无刷电机驱动IC的应用电路

该参考设计提供了使用霍尔器件/IC的示例电路和设计指南。TPD4204F具有600V额定电压和内置PWM，可通过符号波控制驱动BLDC电机。

设计／支持 / 参考设计中心

详细信息

TPD4206F和TB6634FNG正弦波控制型直流无刷电机驱动IC的应用电路

该参考设计提供了使用霍尔器件／IC的示例电路和设计指南。TPD4206F具有500V额定电压和内置PWM，可通过符号波控制驱动BLDC电机。

设计／支持 / 参考设计中心

详细信息

LDO稳压器TCR15AGADJ应用&电路

该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。

设计／支持 / 参考设计中心

详细信息
