车载USB电源充电器

总方框图

车载USB电源充电器

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

USB电源充电器电路

点烟器插座的电路

点烟器插座USB电源充电器电路示例

附件电路

附件USB电源充电器电路示例

子方框图

USB电源充电器电路

点烟器插座的电路

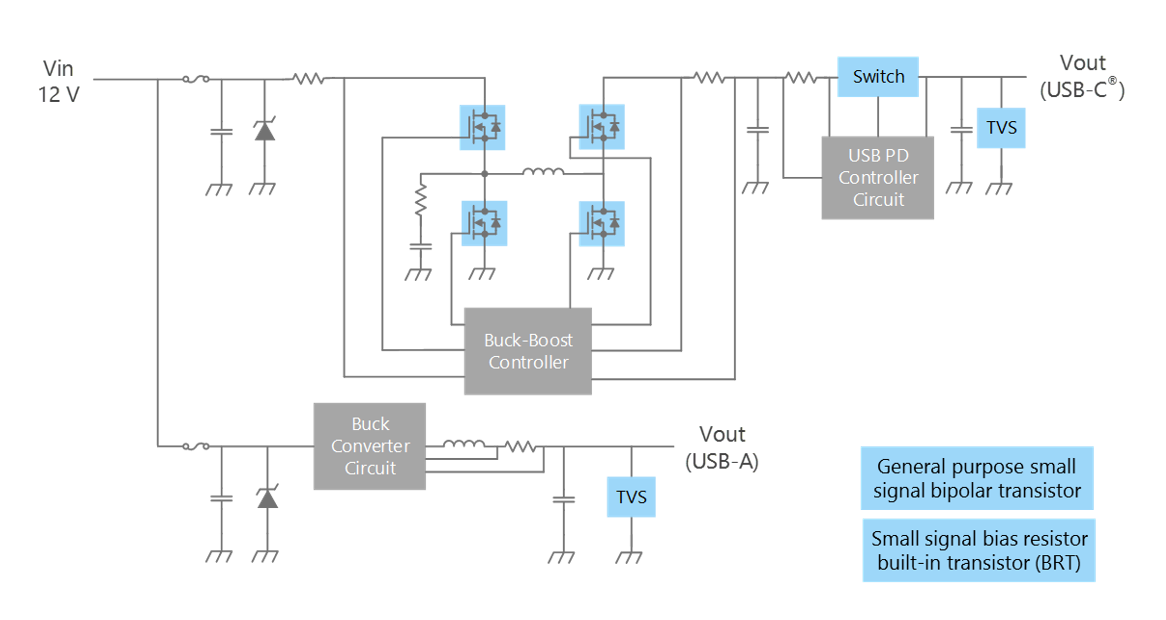

点烟器插座USB电源充电器电路示例

U-MOS Series 40 V N-ch MOSFET
TVS diode (for high speed communication)
U-MOS series -40V / -60V P-ch MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

TVS diode (for high speed communication)

器件型号	DF2S5M4FS	DF2S6M4FS
Toshiba Package Name	SOD-923 (SOD-923)	SOD-923 (SOD-923)
V_ESD (Max) [kV]	+/-20	+/-20
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.35	0.35
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.45	0.45

搜索产品线

U-MOS series -40V / -60V P-ch MOSFET

器件型号	XPN9R614MC	XPH3R114MC	XPH8R316MC	TJ90S04M3L
Toshiba Package Name	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	-40	-40	-60	-40
I_D (Max) [A]	-40	-100	-90	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0031	0.0083	0.0043
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

附件电路

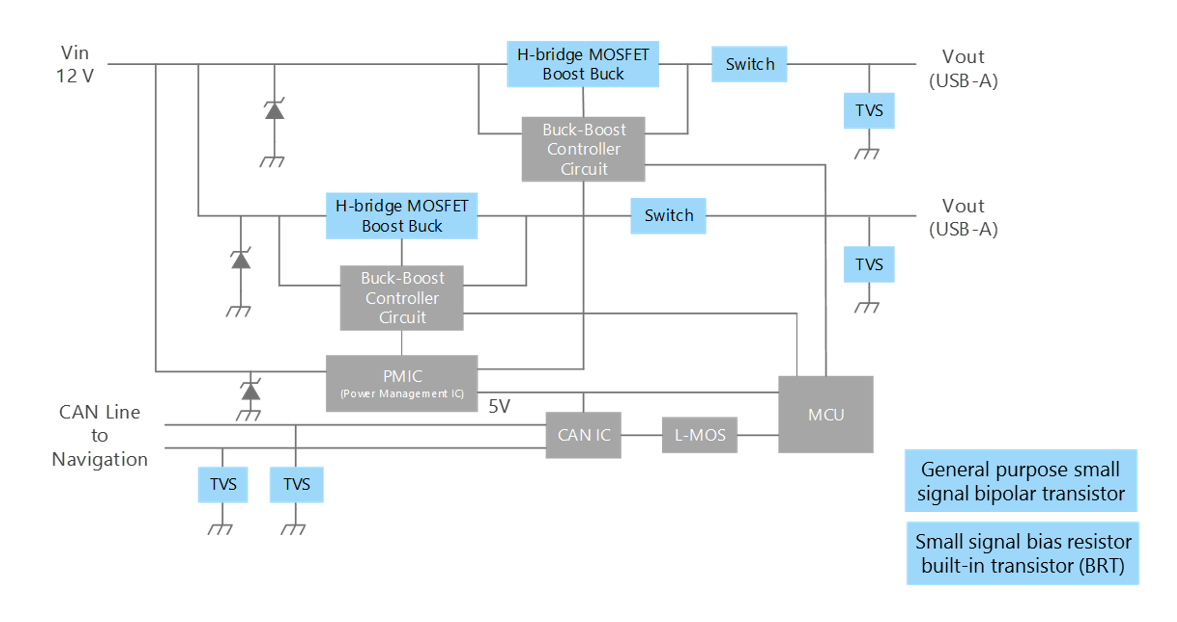

附件USB电源充电器电路示例

U-MOS Series 40 V N-ch MOSFET
TVS diode (for CAN communication)
TVS diode (for high speed communication)
Semi-power MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

TVS diode (for high speed communication)

器件型号	DF2S5M4FS	DF2S6M4FS
Toshiba Package Name	SOD-923 (SOD-923)	SOD-923 (SOD-923)
V_ESD (Max) [kV]	+/-20	+/-20
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.35	0.35
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.45	0.45

搜索产品线

Semi-power MOSFET

器件型号	SSM6K810R	SSM6K809R	SSM6K804R	SSM6J808R
Toshiba Package Name	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_DSS (Max) [V]	100	60	40	-40
I_D (Max) [A]	3.5	6	12	-7
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.092	0.051	0.018	0.048
Polarity	N-ch	N-ch	N-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线
