TPD4207F用于小型压缩机电机驱动的应用电路

该参考设计提供了将TPD4207F和TMPM4K0FSADUG组合在一起的小型压缩机电机驱动电路的示例电路，以及外围电路的设计指南。

TPD4207F用于小型压缩机电机驱动的应用电路的应用方框图

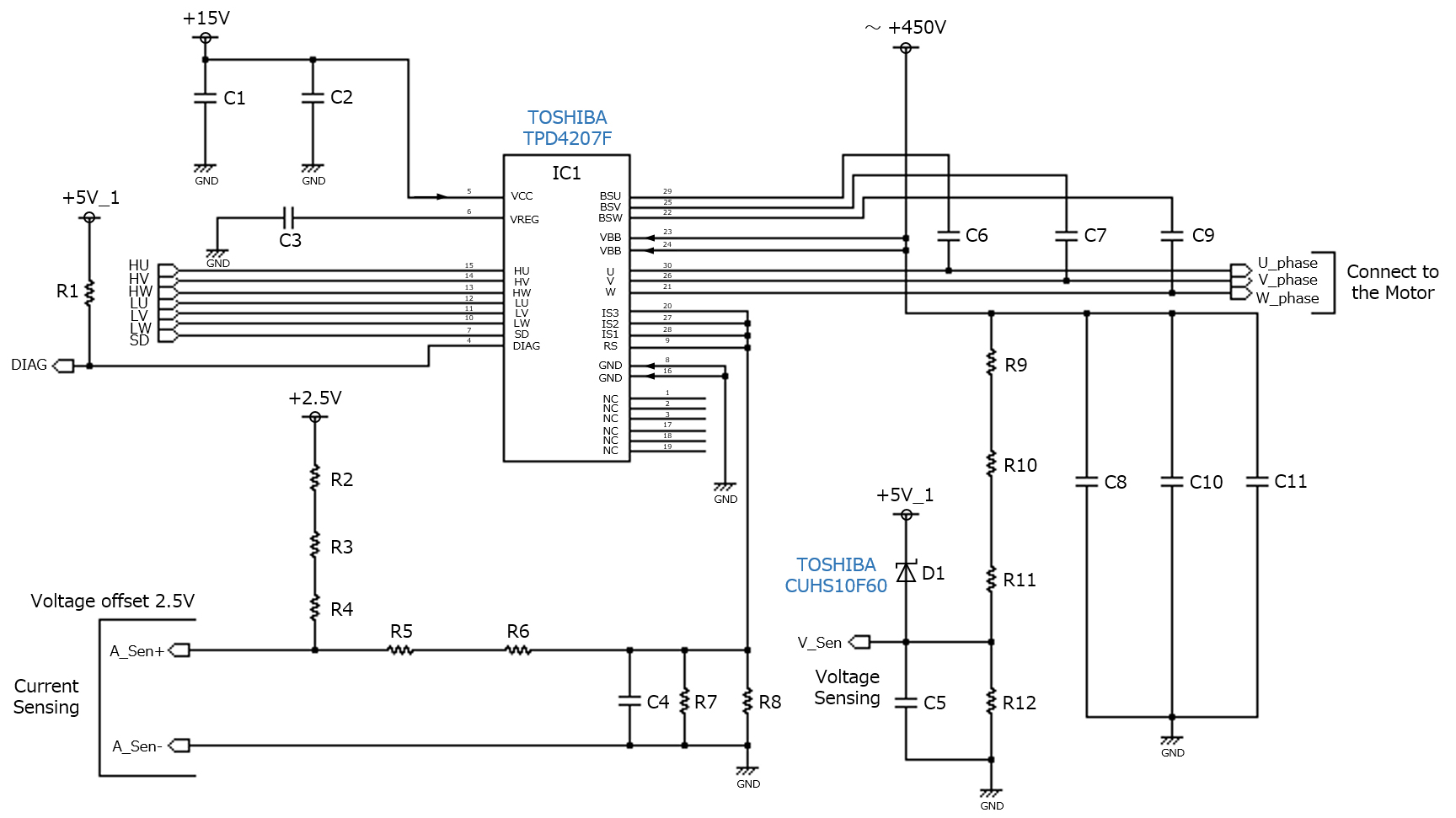

TPD4207F用于小型压缩机电机驱动的应用电路的应用电路图

特点

  • TPD4207F和TMPM4K0FSADUG的组合通过矢量控制实现了高效压缩机电机（BLDC）驱动
  • 因为安装了低导通电阻（0.44Ω（典型值））MOSFET而具有改进的电流额定值（5A），所以能够驱动在启动时需要大电流的压缩机电机
  • 内置稳压器、电流限制和欠电压保护电路，有助于简化电路板的设计。

说明

  • 无刷直流电机驱动控制方法说明（无传感器驱动和正弦波控制）
  • 使用TPD4207F和TMPM4K0FSADUG组合的压缩机电机驱动应用电路实例
  • 保护电路阈值设置等外围电路设计指南

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
智能功率器件600V（高压PWM直流无刷电机驱动IC） 电机驱动・1 600V/5.0A 3相直流无刷电机驱动IC内置功率器件，SSOP30
微控制器 PWM控制・1
光耦 通信・2 光耦（光电IC输出），高速，10Mbps，3750Vrms，5引脚SO6
