高级驾驶辅助系统（ADAS）

总方框图

高级驾驶辅助系统（ADAS）

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

图像输入单元

图像识别处理器的摄像头图像信号输入电路示例

DC-DC转换器电路（非隔离降压型）

非隔离降压DC-DC转换器示例

CAN／FlexRay传输部分

图像识别处理器的车辆通信网络电路示例

音频输出部分

使用功率放大器IC的音频输出方框图示例

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

子方框图

图像输入单元

图像识别处理器的摄像头图像信号输入电路示例

Peripheral bridge IC
Video decoder
TVS diode (for high speed communication)

Peripheral bridge IC

器件型号	TC9590XBG	TC9591XBG	TC9592XBG	TC9593XBG	TC9594XBG	TC9595XBG
Toshiba Package Name	P-LFBGA64-0707-0.80-002	P-VFBGA80-0707-0.65-001	P-VFBGA49-0505-0.65-001	P-VFBGA64-0606-0.65-001	P-VFBGA80-0707-0.65-001	P-VFBGA80-0707-0.65-001
Product Category	HDMI^® Interface Bridge	Camera Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge	Display Interface Bridge

搜索产品线

Video decoder

器件型号	TC90107FG
Toshiba Package Name	LQFP64-P-1010-0.50E
Product Category	Automotive Video Processors

搜索产品线

TVS diode (for high speed communication)

器件型号	DF2S5M4FS	DF2S6M4FS
Toshiba Package Name	SOD-923 (SOD-923)	SOD-923 (SOD-923)
V_ESD (Max) [kV]	+/-20	+/-20
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.35	0.35
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.45	0.45

搜索产品线

DC-DC转换器电路（非隔离降压型）

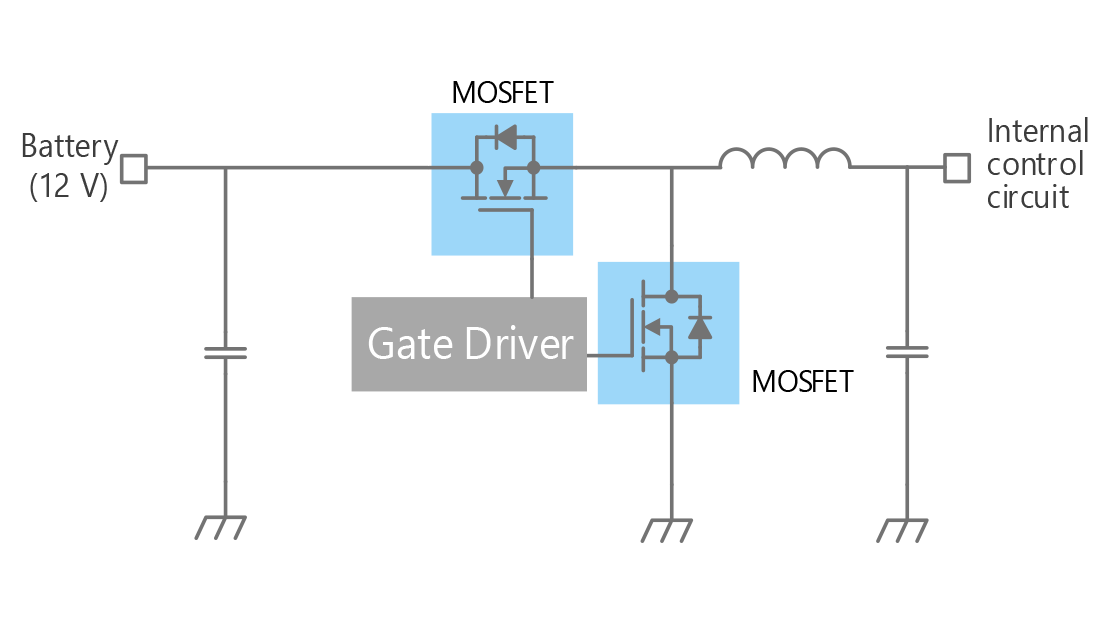

非隔离降压DC-DC转换器示例

U-MOS Series 40 V N-ch MOSFET

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

CAN／FlexRay传输部分

图像识别处理器的车辆通信网络电路示例

TVS diode (for CAN communication)

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

音频输出部分

使用功率放大器IC的音频输出方框图示例

Audio power amplifier IC

Audio power amplifier IC

器件型号	TCB701FNG	TCB702FNG
Toshiba Package Name	P-HSSOP36-1116-0.65-001	P-HSSOP36-1116-0.65-001
Product Category	Audio power amplifier	Audio power amplifier

搜索产品线

电源开／关控制及反接保护电路

电源开／关控制及反接保护电路（P沟道型）

12V电源线P沟道MOSFET开关控制和反接保护电路示例

U-MOS Series -40 V / -60 V P-ch MOSFET
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series -40 V / -60 V P-ch MOSFET

器件型号	XPN9R614MC	XPH3R114MC	XPH8R316MC	TJ90S04M3L
Toshiba Package Name	TSON Advance(WF)	SOP Advance(WF)	SOP Advance(WF)	DPAK+
V_DSS (Max) [V]	-40	-40	-60	-40
I_D (Max) [A]	-40	-100	-90	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0031	0.0083	0.0043
Polarity	P-ch	P-ch	P-ch	P-ch

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线

电源开／关控制及反接保护电路（N沟道型）

12V电源线N沟道MOSFET开关控制和反接保护电路示例

U-MOS Series 40 V N-ch MOSFET
Gate driver (for switch)
General purpose small signal MOSFET
General purpose small signal bipolar transistor
Small signal bias resistor built-in transistor (BRT)
TVS diode (for CAN communication)

U-MOS Series 40 V N-ch MOSFET

器件型号	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
Toshiba Package Name	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.0003
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

Gate driver (for switch)

器件型号	TPD7104AF	TPD7106F	TPD7107F
Toshiba Package name	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

搜索产品线

General purpose small signal MOSFET

器件型号	SSM3K7002KF	SSM3J168F	SSM3J66MFV
Toshiba Package Name	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
Polarity	N-ch	P-ch	P-ch

搜索产品线

General purpose small signal bipolar transistor

器件型号	2SA1832	2SC4738	2SC4116	2SA1586	2SC2712	2SA1162
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	-50	50	50	-50	50	-50
I_C (Max) [A]	-0.15	0.15	0.15	-0.15	0.15	-0.15
Polarity	PNP	NPN	NPN	PNP	NPN	PNP

搜索产品线

Small signal bias resistor built-in transistor (BRT)

器件型号	RN1907FE	RN2907FE	RN1901	RN2901
Toshiba Package Name	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
Polarity (Q1)	NPN	PNP	NPN	PNP
Polarity (Q2)	NPN	PNP	NPN	PNP

搜索产品线

TVS diode (for CAN communication)

器件型号	DF3D18FU	DF3D29FU	DF3D36FU
Toshiba Package Name	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

搜索产品线
