2025年5月20日
东芝电子元件及存储装置株式会社
中国上海—东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出四款最新650V碳化硅(SiC)MOSFET——“TW031V65C”、“TW054V65C”、“TW092V65C”和 “TW123V65C”。这些器件配备其最新的[1]第3代SiC MOSFET 技术,并采用紧凑型DFN8×8封装,适用于开关电源、光伏发电机功率调节器等工业设备。四款器件于今日开始支持批量出货。
四款新器件是首批采用小型表贴DFN8×8封装的第3代SiC MOSFET的器件,与TO-247和TO-247-4L(X)等通孔型封装相比,其体积减小90%以上,并提高了设备的功率密度。表贴封装还允许使用比通孔型封装更小的寄生阻抗[2]元件,从而降低开关损耗。DFN8×8是一种4引脚[3]封装,支持对其栅极驱动的信号源端子进行开尔文连结。这减少了封装内部源极线电感的影响,实现高速开关性能;以TW054V65C为例,与东芝现有产品相比[5],其开通损耗降低了约55%,关断损耗降低约25%[4],有助于降低设备中的功率损耗。
未来东芝将继续扩大其SiC功率器件产品线,为提高设备效率和增加功率容量做出贡献。
测量条件:VDD=400V,VGS=18V/0V,ID=20A,Ta=25°C,L=100μH,Rg (外部栅极电阻) =4.7Ω
续流二极管采用各产品源极和漏极之间的二极管。(截至2025年5月,东芝对比结果)

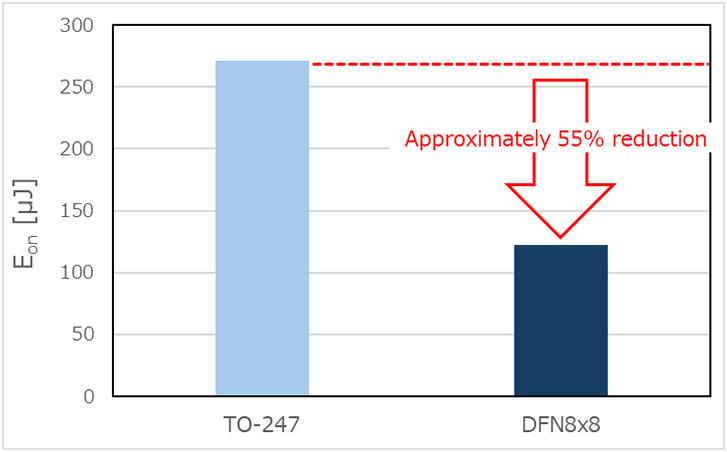

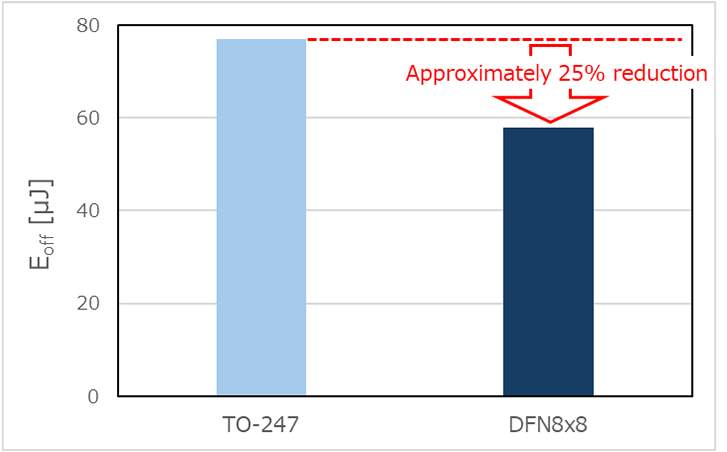

图1 TO-247与DFN8x8封装的导通损耗(Eon)和关断损耗(Eoff)比较
注:
[1] 截至2025年5月。
[2] 电阻、电感等。
[3] 一种信号源引脚靠近FET芯片连接的产品。
[4] 截至2025年5月,东芝测量值。请参考图1。
[5] 采用TO-247封装且无开尔文连接的、具有同等电压和导通电阻的650V东芝第3代SiC MOSFET。
(除非另有说明,Ta=25°C)
器件型号 | TW031V65C | TW054V65C | TW092V65C | TW123V65C | |||
---|---|---|---|---|---|---|---|
封装 | 名称 | DFN8×8 | |||||
尺寸 (mm) | 典型值 | 8.0×8.0×0.85 | |||||
绝对最大额定值 | 漏极-源极电压VDSS(V) | 650 | |||||
栅极-源极电压VGSS(V) | -10至25 | ||||||
漏极电流( DC)ID(A) | Tc=25°C | 53 | 36 | 27 | 18 | ||
电气特性 | 漏极-源极导通电阻 RDS(ON)(mΩ) | VGS=18V | 典型值 | 31 | 54 | 92 | 123 |
栅极阈值电压 Vth (V) | VDS=10V | 3.0至5.0 | |||||
总栅极电荷 Qg(nC) | VGS=18V | 典型值 | 65 | 41 | 28 | 21 | |
栅极-漏极电荷 Qgd(nC) | VGS=18V | 典型值 | 10 | 6.2 | 3.9 | 2.3 | |
输入电容 Ciss(pF) | VDS=400V | 典型值 | 2288 | 1362 | 873 | 600 | |
二极管正向电压 VDSF(V) | VGS=-5V | 典型值 | -1.35 | ||||
